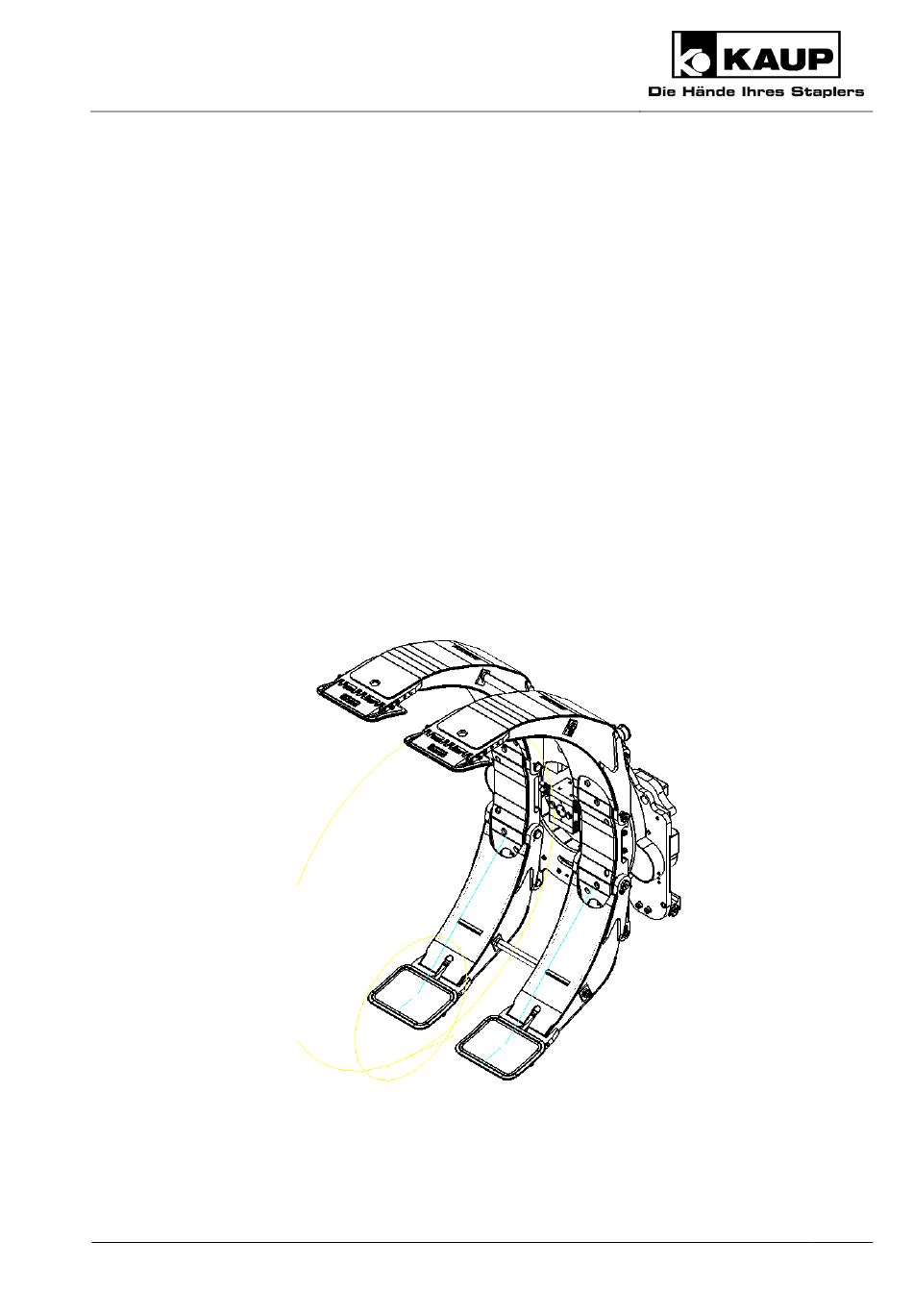

- Seite 1 SAP 101020 Betriebsanleitung Drehbare Rollenklammer 3T 458B Drehgerät Version xxx.2 3T 458B Drehbare Rollenklammer, ohne Seitenschub Originalbetriebsanleitung Ausgabe 11/17 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung INHALTSVERZEICHNIS Seite Allgemeines ............................4 Umgang mit der Betriebsanleitung ................... 4 Warnhinweise und Symbole ....................4 Copyright ..........................5 CE-Kennzeichnung ........................5 Qualifizierte und autorisierte Personen ..................5 Mängelansprüche ........................5 Einsatzbeschränkungen ......................5 Allgemeine Sicherheitshinweise ....................... 6 Technische Beschreibung ......................... 7 Effiziente Geräteeinstellung an Elektrofahrzeugen .............. - Seite 3 365 Tagen im Jahr gerne zur Verfügung: 0049 (0) 172 6295 297 Montag - Freitag: 17:00 – 7:00 Uhr Samstag und Sonntag: 8:00 – 18:00 Uhr Kaup GmbH & Co KG • Braunstr. 17 • D-63741 Aschaffenburg • email: kaup@kaup.de • www.kaup.de Originalbetriebsanleitung...
-
Seite 4: Allgemeines
Betriebsanleitung Allgemeines Umgang mit der Betriebsanleitung Die Betriebsanleitung enthält wichtige Hinweise, das Anbaugerät sicher, bestimmungsgemäß und wirtschaftlich zu betreiben. Die Betriebsanleitung ist von jeder Person zu lesen, zu verstehen und anzuwenden, die mit Arbeiten wie z. B. Montage und Bedienung Instandhaltung (Wartung, Inspektion, Instandhaltung) Transport und Entsorgung beauftragt ist. -
Seite 5: Copyright
Diese Dokumentation einschließlich aller Teile ist urheberrechtlich geschützt. Jede Verwendung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der KAUP GmbH & Co KG unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen. -
Seite 6: Allgemeine Sicherheitshinweise
Betriebsanleitung KAUP-Anbaugeräte in der Serienausführung sind nicht geeignet für den Einsatz im Kühlhaus für den Einsatz in explosionsgefährdeten Bereichen bei Verwendung von Hydrauliksystemen mit Bio-Ölen für den Einsatz in Bereichen aggressiver Umgebung (z. B. Seewasser) zum Transport von säurehaltigen Flüssigkeiten Allgemeine Sicherheitshinweise Ergänzen Sie als Betreiber die Sicherheitshinweise mit allgemeingültigen,... -
Seite 7: Technische Beschreibung
Betriebsanleitung Technische Beschreibung Originalbetriebsanleitung... -
Seite 8: Effiziente Geräteeinstellung An Elektrofahrzeugen
Herabgleiten des Anbaugerätes von Gabelträger des Flurförderzeuges. Effiziente Geräteeinstellung an Elektrofahrzeugen Bitte nutzen Sie unsere Richtwerte zur Einstellung der Flurförderzeuge und Anbaugeräte unter www.kaup.de im Bereich „Dienstleistungen Produktsupport“. Bestimmungsgemäße Verwendung Drehbare Rollenklammern sind dazu bestimmt, Lasten wie z.B. Papierrollen, Betonrohre usw. zu drehen. -
Seite 9: Erforderliche Hydrauliköl-Durchflussmengen
Betriebsanleitung Das Montieren von Zusatzeinrichtungen am Anbaugerät, die den ursprünglichen Einsatz verändern (z. B. Gabelverlängerungen), müssen vom Hersteller genehmigt werden. Erforderliche Hydrauliköl-Durchflussmengen Zu kleine Hydraulikölmengen reduzieren die Drehgeschwindigkeit der drehbaren Einheiten an den Anbaugeräten. Zu große Hydraulikölmengen führen zu einer Erhöhung der Hydrauliköltemperatur und dadurch zu einem geringeren Wirkungsgrad und einem erhöhten Verschleiß. - Seite 10 Betriebsanleitung Variante 1 Variante 2 Ersetzen Sie die am Getriebe befindlichen Verschlussschrauben (1) durch die mitgelieferten Entlüftungsschrauben. Achten Sie darauf, dass kein Öl aus dem Getriebe tritt. Heben Sie das Anbaugerät mit einem geeigneten Anschlagmittel an den gekennzeichneten Stellen (2) an. Variante 1: Demontieren Sie die Schnellwechselpratzen, indem Sie den Splint (3) ...
-
Seite 11: Inbetriebnahme
Kombination Flurförderzeug / Anbaugerät am Flurförderzeug. Inbetriebnahme KAUP-Anbaugeräte werden mit einer Erstschmierung ausgeliefert. Bei längerer Lagerung des Anbaugerätes empfehlen wir, das Gerät vor Inbetriebnahme nochmals zu schmieren. Siehe unter 6. Wartung ff. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung... -
Seite 12: Anpassung Nach Der Inbetriebnahme
Betriebsanleitung 4.2.2 Anpassung nach der Inbetriebnahme Das Hydrauliksystem steht unter Druck. Dies kann bei Arbeiten an Hydraulikkomponenten zu Verletzungen durch herausspritzendes Öl führen. Entlasten Sie das System nach den Angaben in der Betriebsanleitung des Flurförderzeugherstellers. Informieren Sie bei Verletzungen durch Drucköl den Betriebsarzt und suchen Sie sofort einen Facharzt auf. -
Seite 13: Aufnehmen Der Last
Betriebsanleitung Befördern Sie keine Last, die schwerer ist als auf dem Resttragfähigkeitsschild der Kombination von Flurförderzeug und Anbaugerät angegeben. Aufnehmen der Last 5.2.1 Stehende Rollen / Rohre Wählen Sie den Durchmesserbereich der Klammer durch Verstellung des kurzen ● Klammerarmes in einer 45° Stellung des Drehgerätes. Stellen Sie die Arme auf größtmögliche Weite zur Last ein. -
Seite 14: Drehen
Betriebsanleitung Die Last nie über den langen Arm drehen. Das heißt, der lange Arm darf sich nie mit der Last in der unteren Position befinden. Senken Sie die Last auf ca. 300 mm über Flur ab und zentrieren Sie sie zur ●... -
Seite 15: Stehende Rollen / Rohre
Betriebsanleitung 5.4.1 Stehende Rollen / Rohre ● Stellen Sie die Last nur parallel zum Boden ab. Stellen Sie sicher, dass der Untergrund eben und tragfähig ist. ● Setzen Sie die Last im geklammerten Zustand auf dem Untergrund ab. ● Öffnen Sie die Klammer und fahren Sie von der Last weg. Achten Sie beim Öffnen der Klammer und beim Wegfahren drauf, dass Sie nicht an benachbarten Lasten hängen bleiben, oder diese evtl. - Seite 16 Achten Sie bei sämtlichen Demontagearbeiten darauf, dass die zu demontierenden Teile frei zu entnehmen sind. Nutzen Sie hierzu den Spielraum zwischen Schrauben und den zu entnehmenden Teilen. Als Hilfe und Unterstützung stehen Ihnen unsere Service-Videos unter www.kaup.de im Bereich „Online-Services“ zur Verfügung. Originalbetriebsanleitung...
-
Seite 17: Wesentliche Änderung
Geschwindigkeit und die Festigkeit der Bauteile usw. beeinflussen. Die EG-Konformitätserklärung des Herstellers erlischt bei Durchführung einer wesentlichen Änderung am Anbaugerät. Änderungen am Anbaugerät dürfen nur nach Genehmigung des Herstellers durchgeführt werden. Planmäßige Wartungsintervalle und Schmierstoffe Von KAUP freigegebene und empfohlene Schmierstoffe Schmierfette: Anmerkung: Lithiumseifenfett Kennzeichnung DIN 51825: z. -
Seite 18: Klammerarme Oben
Betriebsanleitung 6.3.1 Klammerarme oben 15 11 13 19 Variante 1 Originalbetriebsanleitung... - Seite 19 Betriebsanleitung Variante 2 Originalbetriebsanleitung...
-
Seite 20: Klammerarme Unten
Betriebsanleitung 6.3.2 Klammerarme unten 10 8 Originalbetriebsanleitung... - Seite 21 Betriebsanleitung Variante 2 Täglich Prüfen Sie alle Leitungen, Schläuche und Verschraubungen auf Leckagen und Beschädigungen. Nach 50h / dann alle 500h Prüfen Sie die Schrauben (1, 2, 3) an den Scheiben (4, 5, 6). (8) an den Sicherungsblechen (10) – Variante 1. (65) am Sicherungsblech (66) –...
- Seite 22 Bei Bedarf Zum Austausch verschlissener oder defekter Gleitstücke (11) oder Bolzen (23) – Rücksprache mit KAUP-Kundendienst. Erneuern Sie verschlissene Druckplatten (24), deren Beläge oder Bolzen (25), indem Sie die Sicherungsringe (26) und Bolzen (27) an Halter (28) entfernen. Hierdurch wird die Druckplatte (24) nach außen gedrückt und die Feder (29) wird weitgehend...
- Seite 23 Betriebsanleitung Ersetzen Sie verschlissene Bolzen (19, 20), indem Sie die Klammer in eine waagrechte Position bringen und die Arme (32) ganz auffahren. Bringen Sie das Hydrauliksystem in einen drucklosen Zustand. Entfernen Sie zur Demontage des Bolzens (19) die Schrauben (1) und Scheiben (4). Ersetzen Sie verschlissenen Bolzen (19).
-
Seite 24: Klammerkörper Und Drehgerät
Betriebsanleitung 6.3.3 Klammerkörper und Drehgerät 33 39 Originalbetriebsanleitung... -
Seite 25: Aufhängung
Betriebsanleitung 6.3.4 Aufhängung Variante 1 Variante 2 Täglich Prüfen Sie alle Leitungen, Schläuche und Verschraubungen auf Leckagen und Beschädigungen. Originalbetriebsanleitung... - Seite 26 Verzahnung der Kugeldrehverbindung (35) durch Schmiernippel (58). Alle 500h Prüfen Sie den Ölstand des Getriebes (44). Nach 2500h / dann alle 2000h Wechseln Sie das Getriebeöl. (Information KAUP Kundendienst) Jährlich Prüfen Sie das Spiel der Kugeldrehverbindung (35). (Information KAUP Kundendienst) Originalbetriebsanleitung...
-
Seite 27: Typenschild Und Warnschilder
Betriebsanleitung 6.3.5 Typenschild und Warnschilder Nummer Beschreibung KAUP Bestellnummer nur bei Qualitäts- Typenschild sicherung Vor Inbetriebnahme die Betriebs- anleitung und Sicherheitshinweise 0100016401 lesen und beachten! Niemals in den Quetsch- und Scherbereich greifen solange, sich 0100016601 dort Teile bewegen können Anschlagpunkt benutzen! -
Seite 28: Störungen
Betriebsanleitung keine, da in Material ko xxxxxx KAUP-Auftragsnummer eingraviert Störungen Maßnahmen zur Beseitigung von Störungen dürfen nur von qualifizierten und autorisierten Personen durchgeführt werden. Störungen Mögliche Ursachen Maßnahmen Drehgerät Beim Drehen dreht zu langsam Ölstrom vom FFZ zu gering Ölstrom am FFZ erhöhen... - Seite 29 Drehdurchführung defekt Dichtsatz wechseln Armbelag verschlissen Armbelag wechseln Arme verbogen Arme richten oder erneuern Spiel Gleitstücke abgenutzt Lagerung am Gleitstücke wechseln Nachfrage KAUP- Klammerkörper Nachfrage KAUP-Kundendienst Kundendienst Ölverlust Verschraubung nachziehen / am Zylinder Verschraubung lose abdichten Dichtsatz undicht Dichtsatz wechseln...
-
Seite 30: Entsorgung
Verschmutzung und Beschädigung ausgeschlossen wird. Lagern Sie das Anbaugerät an einem trockenen und schmutzfreien Ort. Ersatzteilliste (separat, nicht Bestandteil der Betriebsanleitung) EG-Konformitätserklärung (Zusammenfassung) KAUP GMBH & Co. KG • Braunstraße 17 • D-63741 Aschaffenburg wir erklären, dass die Maschine...
