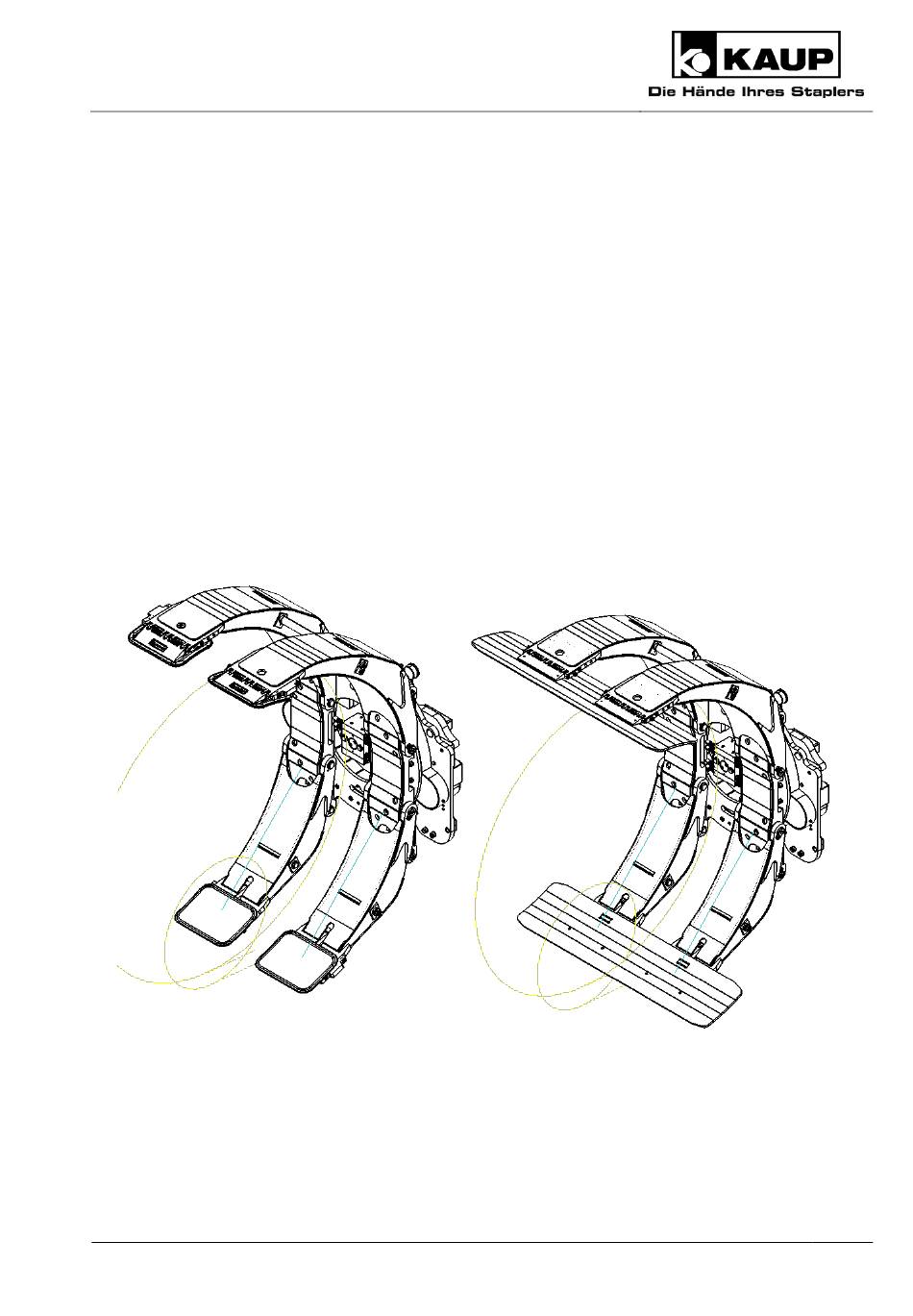

- Seite 1 SAP 100987 Betriebsanleitung Drehbare Rollenklammer 3T 458BCT 3T 458BC Originalbetriebsanleitung Ausgabe 10/18 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung INHALTSVERZEICHNIS Seite Allgemeines ............................4 Umgang mit der Betriebsanleitung ................... 4 Warnhinweise und Symbole ....................4 Copyright ..........................5 CE-Kennzeichnung ........................5 Qualifizierte und autorisierte Personen ..................5 Mängelansprüche ........................5 Einsatzbeschränkungen ......................5 Allgemeine Sicherheitshinweise ....................... 6 Technische Beschreibung ......................... 7 Rollenklammer ......................... - Seite 3 365 Tagen im Jahr gerne zur Verfügung: 0049 (0) 172 6295 297 Montag - Freitag: 17:00 – 7:00 Uhr Samstag und Sonntag: 8:00 – 18:00 Uhr Kaup GmbH & Co KG • Braunstr. 17 • D-63741 Aschaffenburg • email: kaup@kaup.de • www.kaup.de Originalbetriebsanleitung...
-
Seite 4: Allgemeines
Betriebsanleitung Allgemeines Umgang mit der Betriebsanleitung Die Betriebsanleitung enthält wichtige Hinweise, das Anbaugerät sicher, bestimmungsgemäß und wirtschaftlich zu betreiben. Die Betriebsanleitung ist von jeder Person zu lesen, zu verstehen und anzuwenden, die mit Arbeiten wie z. B. Montage und Bedienung Instandhaltung (Wartung, Inspektion, Instandhaltung) Transport und Entsorgung beauftragt ist. -
Seite 5: Copyright
Diese Dokumentation einschließlich aller Teile ist urheberrechtlich geschützt. Jede Verwendung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der KAUP GmbH & Co KG unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen. -
Seite 6: Allgemeine Sicherheitshinweise
Betriebsanleitung KAUP-Anbaugeräte in der Serienausführung sind nicht geeignet für den Einsatz im Kühlhaus für den Einsatz in explosionsgefährdeten Bereichen bei Verwendung von Hydrauliksystemen mit Bio-Ölen für den Einsatz in Bereichen aggressiver Umgebung (z. B. Seewasser) zum Transport von säurehaltigen Flüssigkeiten Allgemeine Sicherheitshinweise Ergänzen Sie als Betreiber die Sicherheitshinweise mit allgemeingültigen,... -
Seite 7: Technische Beschreibung
Betriebsanleitung Technische Beschreibung Rollenklammer T 458BCT T 458BC T 458BC T 458BCT Originalbetriebsanleitung... -
Seite 8: Effiziente Geräteeinstellung An Elektrofahrzeugen
Anbaugerätes von Gabelträger des Flurförderzeuges. Effiziente Geräteeinstellung an Elektrofahrzeugen Bitte nutzen Sie unsere Richtwerte zur Einstellung der Flurförderzeuge und Anbaugeräte unter www.kaup.de im Bereich „Dienstleistungen Produktsupport“. Bestimmungsgemäße Verwendung Drehbare Rollenklammern sind dazu bestimmt, Lasten wie z.B. Tissue-Papier, Papierrollen, Betonrohre usw. zu drehen. Die Drehung erfolgt endlos oder auf 180° begrenzt, wahlweise nach rechts oder links. -
Seite 9: Erforderliche Hydrauliköl-Durchflussmengen
Betriebsanleitung Erforderliche Hydrauliköl-Durchflussmengen Zu kleine Hydraulikölmengen reduzieren die Drehgeschwindigkeit der drehbaren Einheiten an den Anbaugeräten. Zu große Hydraulikölmengen führen zu einer Erhöhung der Hydrauliköltemperatur und dadurch zu einem geringeren Wirkungsgrad und einem erhöhten Verschleiß. Beachten Sie hierzu folgende Angaben: ISO Klasse Modellreihe Ölmenge 2328... - Seite 10 Betriebsanleitung Ersetzen Sie die am Getriebe befindliche Verschlussschraube (1) durch die mitgelieferte Entlüftungsschraube. Achten Sie darauf, dass kein Öl aus dem Getriebe tritt. Heben Sie das Anbaugerät mit einem geeigneten Anschlagmittel an den gekennzeichneten Stellen (2) an. Demontieren Sie die unteren Pratzen (3).
-
Seite 11: Inbetriebnahme
Kombination Flurförderzeug / Anbaugerät am Flurförderzeug. Inbetriebnahme KAUP-Anbaugeräte werden mit einer Erstschmierung ausgeliefert. Bei längerer Lagerung des Anbaugerätes empfehlen wir, das Gerät vor Inbetriebnahme nochmals zu schmieren. Siehe unter 6. Wartung ff. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung... -
Seite 12: Bedienung
Betriebsanleitung Einstellung des Klammerdrucks durch ein Druckbegrenzungsventil Anbaugeräte sind werkseitig auf einen Druck von 160 bar eingestellt. Eine Änderung des Drucks ist nur dann notwendig, wenn die Last rutscht oder beschädigt wird. Nehmen Sie die Einstellung in der Reihenfolge der Ziffern und Richtungsangabe der Pfeile vor. Die Druckanzeige am Manometer fällt nach dem Klammern ab. -
Seite 13: Aufnehmen Der Last
Betriebsanleitung Aufnehmen der Last 5.2.1 Stehende Rollen / Rohre Wählen Sie den Durchmesserbereich der Klammer durch Verstellung des kurzen ● Klammerarmes in einer 45° Stellung des Drehgerätes. Stellen Sie die Arme auf größtmögliche Weite zur Last ein. Bei der 45° Stellung steht der kurze Arm entweder links unten oder rechts oben. Stellen Sie das Hubgerüst senkrecht und nehmen Sie die Last parallel zum Boden ●... -
Seite 14: Drehen
Betriebsanleitung Senken sie die Last auf ca. 300 mm über Flur ab und zentrieren Sie sie zur ● Flurförderzeugmitte. Drehen Das Drehen kann Schäden an der Last und an dem Anbaugerät verursachen. Achten Sie auf einen ausreichenden Abstand der Last zum Boden, zur Decke, zu Regalen usw. - Seite 15 Teile frei zu entnehmen sind. Nutzen Sie hierzu den Spielraum zwischen Schrauben und den zu entnehmenden Teilen. Als Hilfe und Unterstützung stehen Ihnen unsere Service-Videos unter www.kaup.de im Bereich „Online-Services“ zur Verfügung. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung...
-
Seite 16: Wesentliche Änderung
Geschwindigkeit und die Festigkeit der Bauteile usw. beeinflussen. Die EG-Konformitätserklärung des Herstellers erlischt bei Durchführung einer wesentlichen Änderung am Anbaugerät. Änderungen am Anbaugerät dürfen nur nach Genehmigung des Herstellers durchgeführt werden. Planmäßige Wartungsintervalle und Schmierstoffe Von KAUP freigegebene und empfohlene Schmierstoffe Schmierfette: Anmerkung: Lithiumseifenfett Kennzeichnung DIN 51825: z. -
Seite 17: Klammerarm Oben
Betriebsanleitung 6.3.1 Klammerarm oben 14 19 T 458BCT Originalbetriebsanleitung... - Seite 18 Betriebsanleitung T 458BC Originalbetriebsanleitung...
-
Seite 19: Klammerarm Unten
Betriebsanleitung 6.3.2 Klammerarm unten T 458BCT Originalbetriebsanleitung... - Seite 20 Betriebsanleitung T 458BC Täglich Prüfen Sie alle Leitungen, Schläuche und Verschraubungen auf Leckagen und Beschädigungen. Nach 50h / dann alle 500h Prüfen Sie die Schrauben (1, 3, 5) an den Scheiben (2, 4, 6). (7) am Sicherungsblech (8) – T 458BCT. (54) am Sicherungsblech (55) –...
- Seite 21 Bei Bedarf Zum Austausch verschlissener oder defekter Gleitstücke (11) oder Bolzen (20) – Rücksprache mit KAUP-Kundendienst. Erneuern Sie verschlissene Druckplatten (27 / 58) oder Bolzen (21), indem Sie die Sicherungsringe (22) und Bolzen (23) an Halter (24) entfernen. Hierdurch wird die Druckplatte (27) nach außen gedrückt und die Feder (25) wird weitgehend entspannt.
- Seite 22 Betriebsanleitung Ersetzen Sie defekte Zylinder (17), indem Sie die Klammer in eine waagrechte Position bringen und die Arme (28) ganz auffahren. Bringen sie das Hydrauliksystem im einen drucklosen Zustand. Entfernen sie zur Demontage des Bolzens (18) die Schrauben (1) und Scheiben (2). Schließen Sie die Arme (28) von Hand und demontieren sie die Hydraulikleitungen am Zylinder (17).
-
Seite 23: Klammerkörper Und Drehgerät Mit Aufhängung
Betriebsanleitung 6.3.3 Klammerkörper und Drehgerät mit Aufhängung 51 49 Originalbetriebsanleitung... - Seite 24 Verzahnung der Kugeldrehverbindung (31) durch Schmiernippel (50). Alle 500h Prüfen Sie den Ölstand des Getriebes (40). Nach 2500h / dann alle 2000h Wechseln Sie das Getriebeöl. (Information KAUP Kundendienst) Jährlich Prüfen Sie das Spiel der Kugeldrehverbindung (31). (Information KAUP Kundendienst) Originalbetriebsanleitung...
-
Seite 25: Typenschild Und Warnschilder
Betriebsanleitung 6.3.4 Typenschild und Warnschilder Nummer Beschreibung KAUP Bestellnummer nur bei Qualitäts- Typenschild sicherung Vor Inbetriebnahme die Betriebs- anleitung und Sicherheitshinweise 0100016401 lesen und beachten! Originalbetriebsanleitung... -
Seite 26: Störungen
Niemals in den Quetsch- und Scherbereich greifen, solange sich 0100016601 dort Teile bewegen können Anschlagpunkt benutzen! 0100015001 keine, da in Material ko xxxxxx KAUP-Auftragsnummer eingraviert Störungen Maßnahmen zur Beseitigung von Störungen dürfen nur von qualifizierten und autorisierten Personen durchgeführt werden. Störungen Mögliche Ursachen Maßnahmen Drehgerät... - Seite 27 Betriebsanleitung Störungen Mögliche Ursachen Maßnahmen Ölverlust am Motor Ölmotor undicht Ölmotor wechseln Verschraubung lose Verschraubung nachziehen Füllstand prüfen und am Getriebe Füllstand zu hoch korrigieren Dichtungsring defekt Dichtungsring wechseln Klammerarme Beim Öffnen und Schließen bewegt sich zu langsam Ölstrom vom FFZ zu gering Ölstrom am FFZ erhöhen Last hält nicht Druck zu gering...
-
Seite 28: Entsorgung
Betriebsanleitung Störungen Mögliche Ursachen Maßnahmen Magnetventil Funktion nicht gegeben Magnetspule defekt Magnetspule ersetzen Stromkabel und Anschlüsse Kein Strom am Magnet prüfen Legende: FFZ = Flurförderzeug, DBV = Druckbegrenzungsventil, WE-Drossel = Winkeleinschraub- Drossel, KDV = Kugeldrehverbindung Entsorgung Vermeiden Sie eine Umweltverschmutzung, indem Sie Hydrauliköle, Fette, Schmierstoffe und verunreinigte Arbeitsmittel (Putztücher usw.) Verpackungsmaterial (Paletten, Spannbänder, Kartonagen und Folien) -
Seite 29: Eg-Konformitätserklärung (Zusammenfassung)
Betriebsanleitung EG-Konformitätserklärung (Zusammenfassung) KAUP GMBH & Co. KG • Braunstraße 17 • D-63741 Aschaffenburg wir erklären, dass die Maschine Modell: Drehbare Rollenklammer Typenbezeichnung: T458BCT mit der Maschinenrichtlinie 2006/42/EG in der letzten gültigen Fassung übereinstimmt. Person die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: siehe EG-Konformitätserklärung.
