Anwendungsbeispiele
2.2 Pumpentrockenlauf

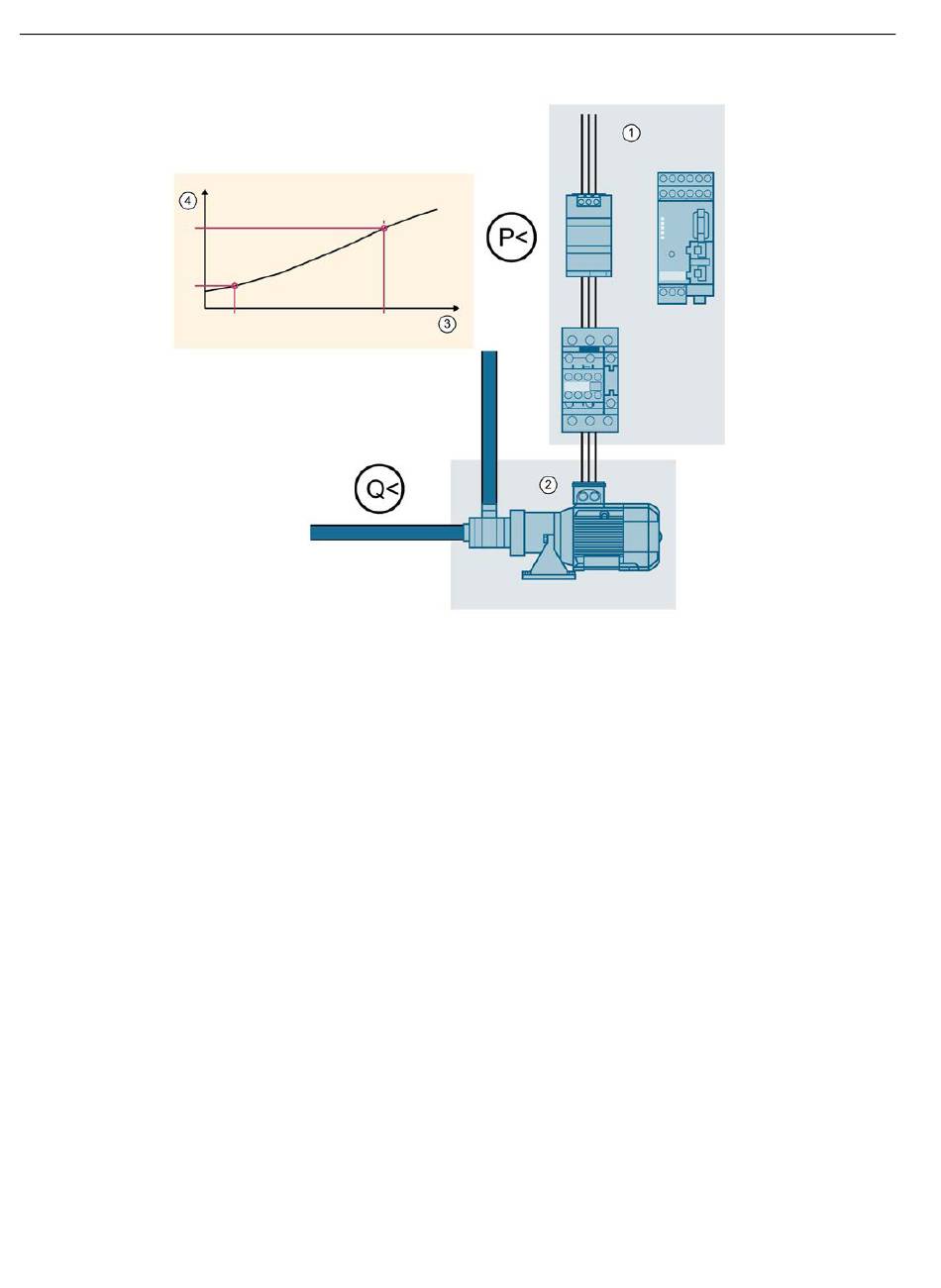

Bild 2-2
①
Motorabzweig mit SIMOCODE pro
②
Pumpe mit Motor
③
Durchfluss Q [m
④
Wirkleistung P [kW]
Einstellungen in SIMOCODE ES:
Folgende Einstellungen müssen in SIMOCODE ES vorgenommen sein:
● Die Steuerfunktion "Direktstarter" unter "Gerätekonfiguration" muss eingestellt sein
● Der Inbetriebnahme-Editor muss in den Online-Modus geschaltet sein
● Unter "Motorschutz → Überlastschutz" muss der Lasttyp auf "dreiphasig" eingestellt sein
● Unter "Motorschutz → Überlastschutz" müssen bei aktiviertem Kontrollkästchen
"Übersetzungsverhältnis - aktiv" die Übersetzungsverhältnisse wie folgt eingestellt sein:
– Übersetzungsverhältnis - primär: 1
– Übersetzungsverhältnis - sekundär: >0
● Deaktivierter Passwortschutz. Bei aktiviertem Passwortschutz müssen Sie diesen
deaktivieren.
● Die Anlaufparametersperre unter "PROFINET-Parameter" im Parameter-Editor muss
aktiviert sein
20
Prinzipdarstellung
/h]
3
