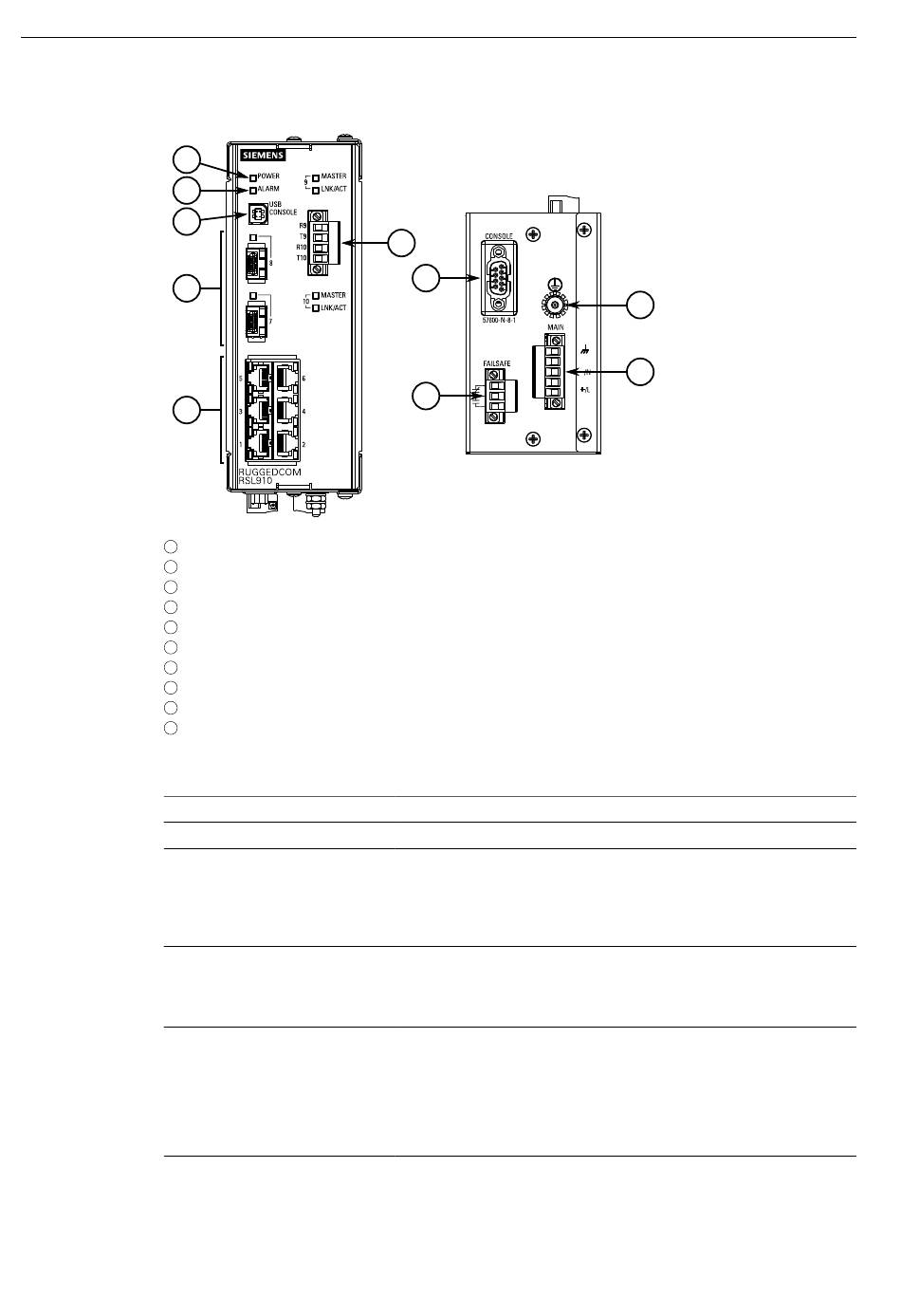

Abbildung 1.1
LED POWER
LED ALARM
Konsolenports
Kommunikations-Ports
Fehlersicheres Alarmrelais
Reihenklemmen für Stromver-
sorgung
RUGGEDCOM RSL910
Montagehandbuch, 02/2020, C79000-G8900-1305-09
LED POWER
LED ALARM
USB-Konsolenport
[Optional] Ethernet Ports für SFP (100/1000Base-TX/FX/SX/LX)
Ethernet-Ports in Kupfertechnik (10/100Base-TX):
Universeller EoVDSL-Anschluss
RS232-Konsolenport (seriell)
Fehlersicheres Alarmrelais
Chassis-Erdungsanschluss
Reihenklemme für Stromversorgung
RUGGEDCOM RSL910
6
7
8
Leuchtet grün, wenn das Gerät mit Strom versorgt wird.
Leuchtet rot, wenn eine Alarmbedingung vorhanden ist.
Die Konsolenports (seriell oder USB Typ B) dienen zur direkten Ver-
bindung mit dem Gerät und für den Zugriff auf anfängliche Verwal-
tungsfunktionen. Weitere Informationen zum Anschluss des Geräts
über den seriellen Konsolenport finden Sie in
Gerät (Seite
19)".
Kommunikationsports empfangen und senden Daten und ermög-
lichen den Zugriff auf die Webschnittstelle für RUGGEDCOM RUG-
GEDCOM RSL910. Weitere Informationen zu den verschiedenen
Ports finden Sie unter
"Kommunikations-Ports (Seite
Das fehlersichere Alarmrelais verriegelt sich bei einer Stromunter-
brechung oder anderen Alarmbedingungen und wechselt in den
Default-Zustand. Weitere Informationen finden Sie unter:
•
"Anschließen des ausfallsicheren Alarmrelais (Seite 13)"
•
"Technische Daten des ausfallsicheren Alarmrelais (Seite
32)"
Steckbare Reihenklemmen für den Anschluss einer oder mehrerer
Stromquellen. Weitere Informationen finden Sie unter
Einleitung
1.2 Beschreibung
9
10
"Anschließen an das
23)".
"Anschluss
3
