Installation des Geräts
2.3.2 Schalttafeleinbau des Geräts
Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor:
1.
2.
3.
4.
5.
12
Lösen Sie die oberen und unteren Schrauben an der Außenkante des Geräts.
Schraube
1
Adapter für den Schalttafeleinbau
2

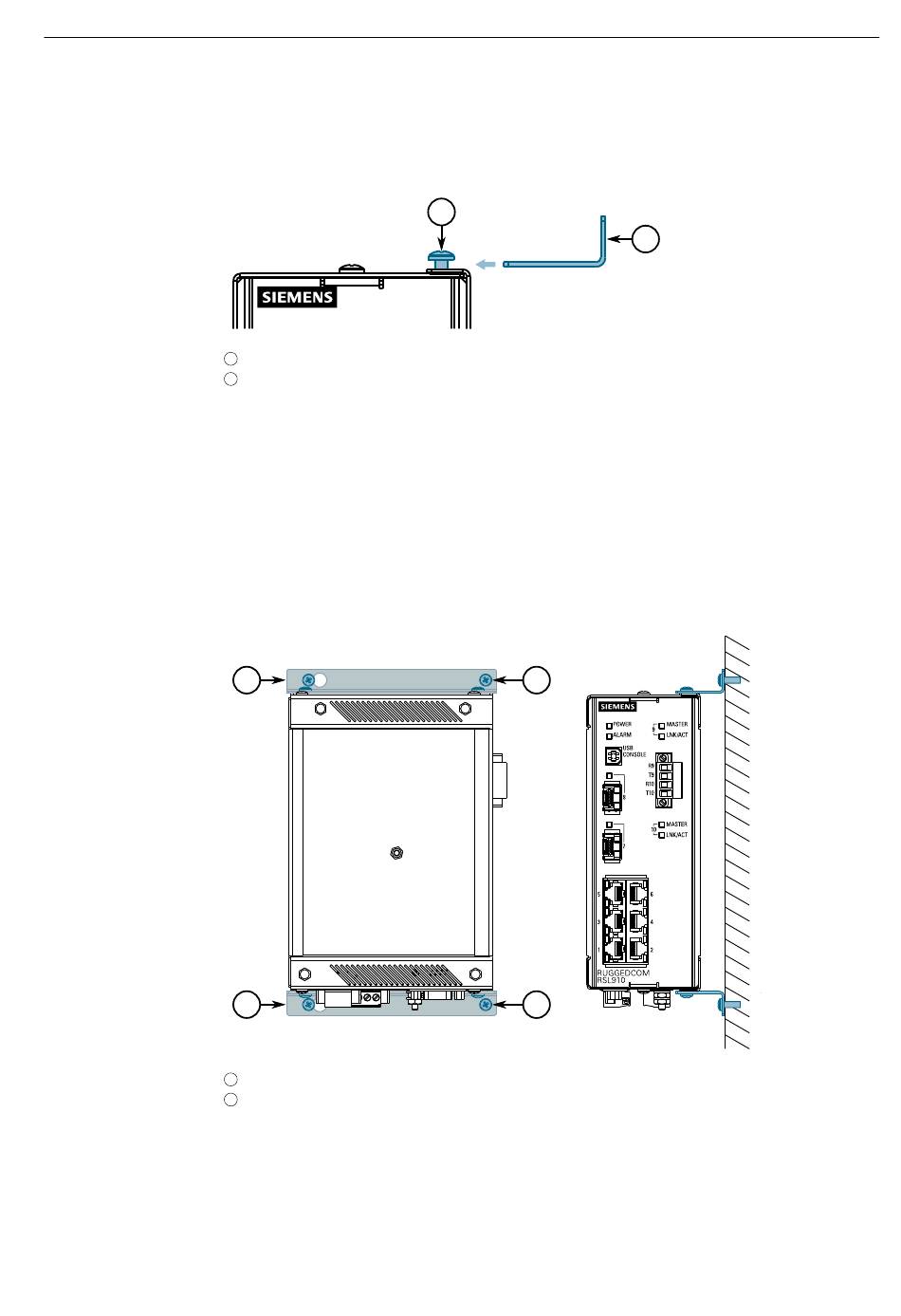

Abbildung 2.3
Adaptereinheit für den Schalttafeleinbau
Schieben Sie die mitgelieferten Adapter unter den Schraubenkopf und ziehen Sie
die Schrauben an.
Bereiten Sie Befestigungsbohrungen in der Schalttafel vor, in die das Gerät ein-
gebaut werden soll.
Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Mon-
tagebohrungen aus.
1
1
Schraube
1
Adapter für den Schalttafeleinbau
2
Abbildung 2.4
Schalttafelmontage
Befestigen Sie die Adapter mit Schrauben Nr. 6-32 an der Schalttafel.
1
2
2
2
RUGGEDCOM RSL910
Montagehandbuch, 02/2020, C79000-G8900-1305-09
