REMARQUE
La position du boîtier "M" par rapport au plateau long "F" doit être réglée : desserrez la vis "O" pour faire coulisser la base.
Pour obtenir la position idéale du boîtier, regardez dans le viseur et faites coulisser le boîtier vers l'arrière.
Dès que vous apercevez l'extrémité avant "N" du plateau long dans le bas du champ de vision, avancez très légèrement le boîtier et fixez-le à ce niveau.
7
MONTAGE DU BOITIER SUR LA TETE

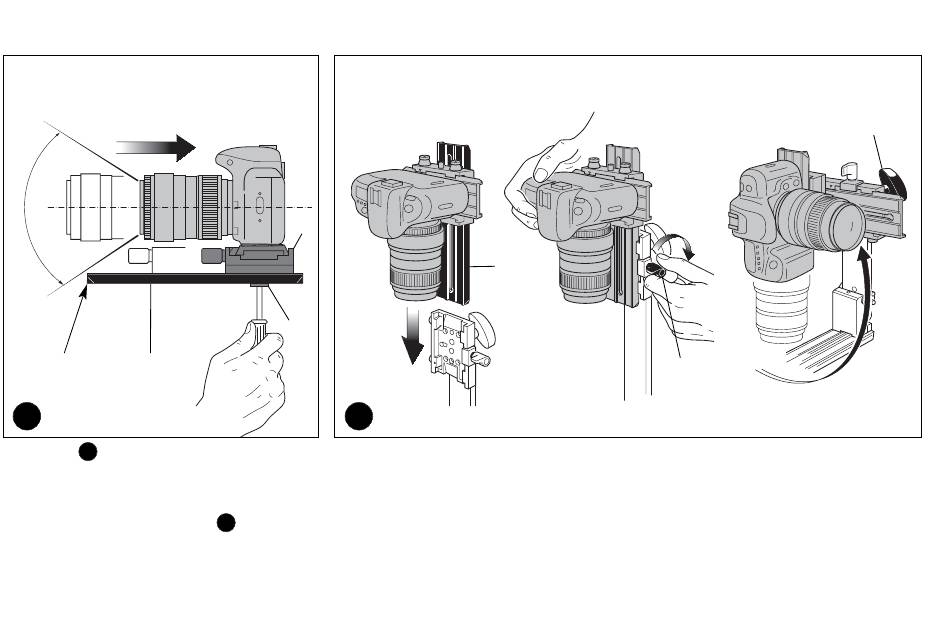

Installez le système coulissant principal avec le boîtier sur la tête panoramique, tel qu'illustré à la figure 7.
Faites coulisser le plateau long "F" dans la base et verrouillez-le en vissant la molette "D", puis desserrez la molette "W" et placez le boîtier en position verticale.
