GS
7b

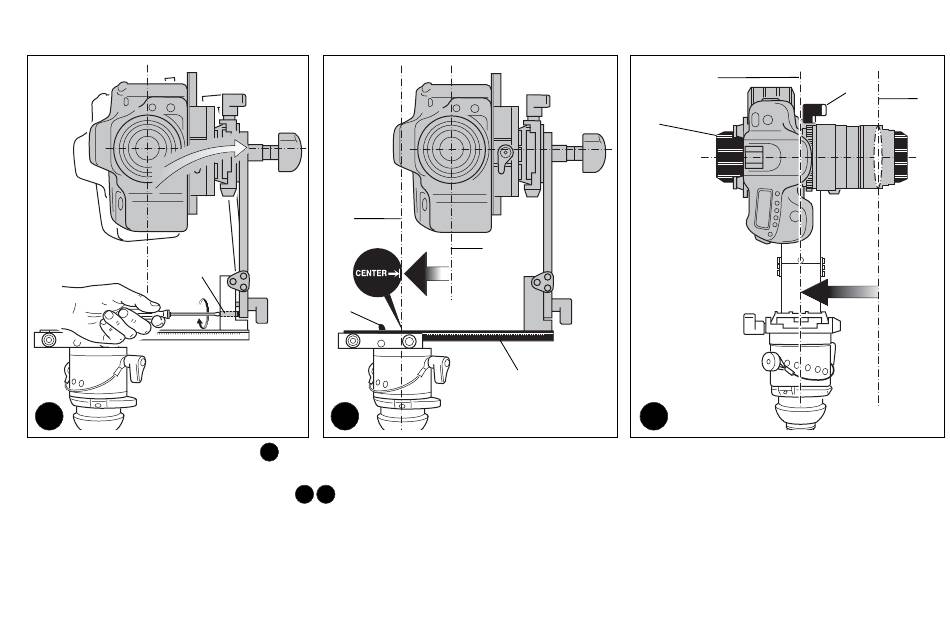

ALIGNEMENT VERTICAL DE L'APPAREIL
Si l'appareil n'est pas parfaitement axé verticalement (voir fig.7b), vous pourrez l'ajuster, en vissant ou dévissant légèrement la vis sans tête "GS"
RÉGLAGE APPROXIMATIF DU "POINT NODAL"
(Voir figure 8) : Alignez l'axe optique "Q" de l'appareil avec l'axe de rotation panoramique "R" en prenant l'inscription "CENTER" du plateau comme référence : desserrez la vis
"V" et faites coulisser le plateau long "S" latéralement.
(Voir figure 9) : Alignez le plan longitudinal en desserant la molette "D" et en faisant coulisser le plateau "F" jusqu'à ce que l'objectif avant "T" soit placé au-dessus de l'axe de
rotation panoramique "U".
Cette position permet d'ores et déjà de réaliser des prises de vue panoramique VR en extérieur et de paysages.
R
V
8
7b
8 9
F
Q
S
9
31
U
D
T
