NOTA

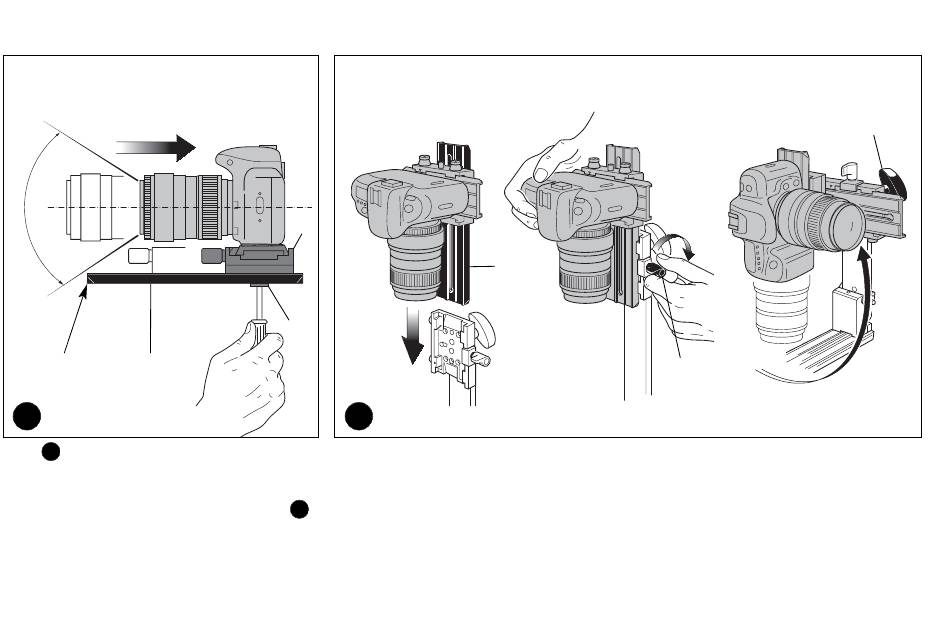

Occorre regolare la posizione della base "M" rispetto alla piastra lunga "F": allentate la vite "O" per consentire lo scorrimento della base. La posizione ideale corrisponde ad
avere la fotocamera più arretrata possibile sulla piastra senza che il bordo anteriore "N" della piastra lunga "F" risulti visibile nel campo inquadrato dall'obiettivo "P".
7
MONTAGGIO DELLA FOTOCAMERA SULLA TESTA
Montate l'intero gruppo superiore + fotocamera sulla testa come mostrato in figura 7 facendo scorrere la piastra lunga "F" nella propria sede e bloccandola avvitando la leva
"D", quindi svitate la manopola "W" e portate la fotocamera sul piano verticale.
