1.2.40 Z
1.2.41 V
200 hours
26
C
1
HAPTER
W
ARTUNG
S
AHNRIEMEN
ELECT
(Zahnriemen AT5/20), Bestellnr. 39664
Der Zahnriemen erfordert keine Wartung und ist weitgehend verschleißfrei.
Sollte dennoch ein Austausch erforderlich werden, so folgen Sie der
beschriebenen Prozedur:
•
Entfernen Sie mit einem Schraubendreher die Abdeckkappen (5) an den
Stirnseiten. Sie sind nur geklammert.
•
Schrauben Sie den Klotz (1) vom Endblock.
•
Entspannen Sie den Zahnriemen durch Lösen der Spannrolle (7).
•
Lösen Sie die Halteklemme (3) des Zahnriemens von der Führungs-
schiene und nehmen Sie ihn heraus.
•
Setzen Sie den neuen Zahnriemen ein (Anzahl der Zähne (Länge) wie
alter Zahnriemen). Achten Sie darauf, daß der neue Zahnriemen am obe-
ren Ende der Führung abschließt. Befestigen Sie den Zahnriemen mit der
Halteklemme (3).
•
Spannen Sie den Zahnriemen über die Einstellschraube (7) an der
Spannrolle.
•
Die Spannung sollte so eingestellt werden, daß sich der Riemen mit leich-
tem Druck um 1% der Länge zusammendrücken läßt.
•
Befestigen Sie den Endblock (1). Schrauben gut festziehen, weil der Klotz
des Endblocks die Halterung
•
der Spannrolle in Position drückt, und so für dauerhaft konstante Span-
nung sorgt.
•
Befestigen Sie die Abdeckungen (5) am Endblock.
ENTILATOREN AN DEN

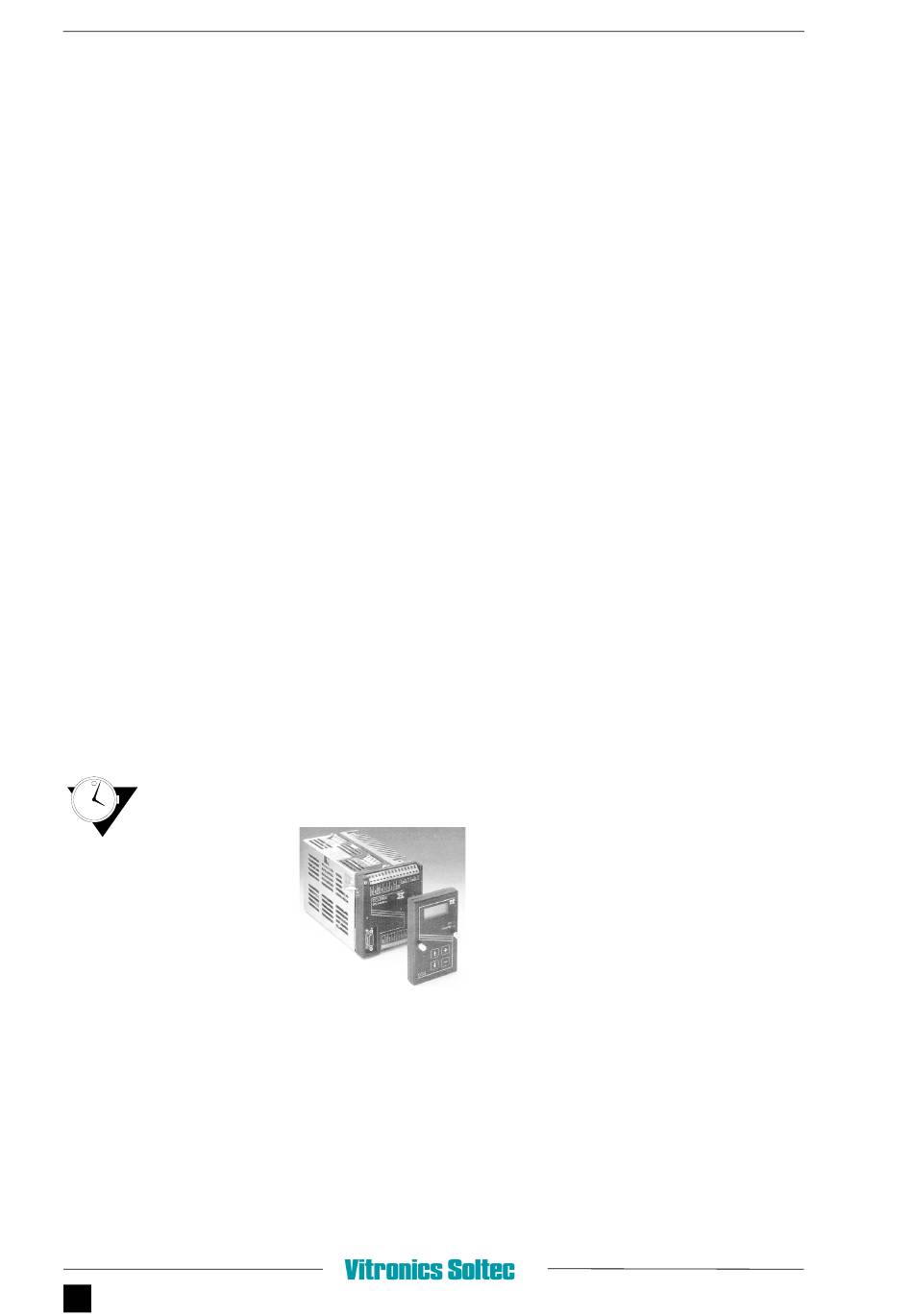

Gilt nur für Frequenzsteuerungen Hanning (Bestellnr. 39079).
Auf den Frequenzsteuerungen (Schaltplan U) befinden sich kleine Ventilato-
ren zu Kühlung. Prüfen Sie regelmäßig ob die Ventilatoren noch rotieren.
Bestellnr. Ventilatoren - 39425.
®
X
T
AUSCHEN
F
REQUENZSTEUERUNGEN PRÜFEN
