1.2.25 A
Technical reference DeltaWave
1.2 - W
ARTUNGSBESCHREIBUNG
A
USTAUSCH DER
NTRIEBSWELLENLAGER DER
Die Antriebswellenlager der Smartwelle müssen nicht geschmiert werden.
Sie sollten jedoch nach 2000 Betriebsstunden ausgetauscht werden.
1. Bauen Sie die Antriebswelle der Smartwelle aus. Lösen Sie hierzu die
entsprechenden Schrauben pos. 102 (4x).

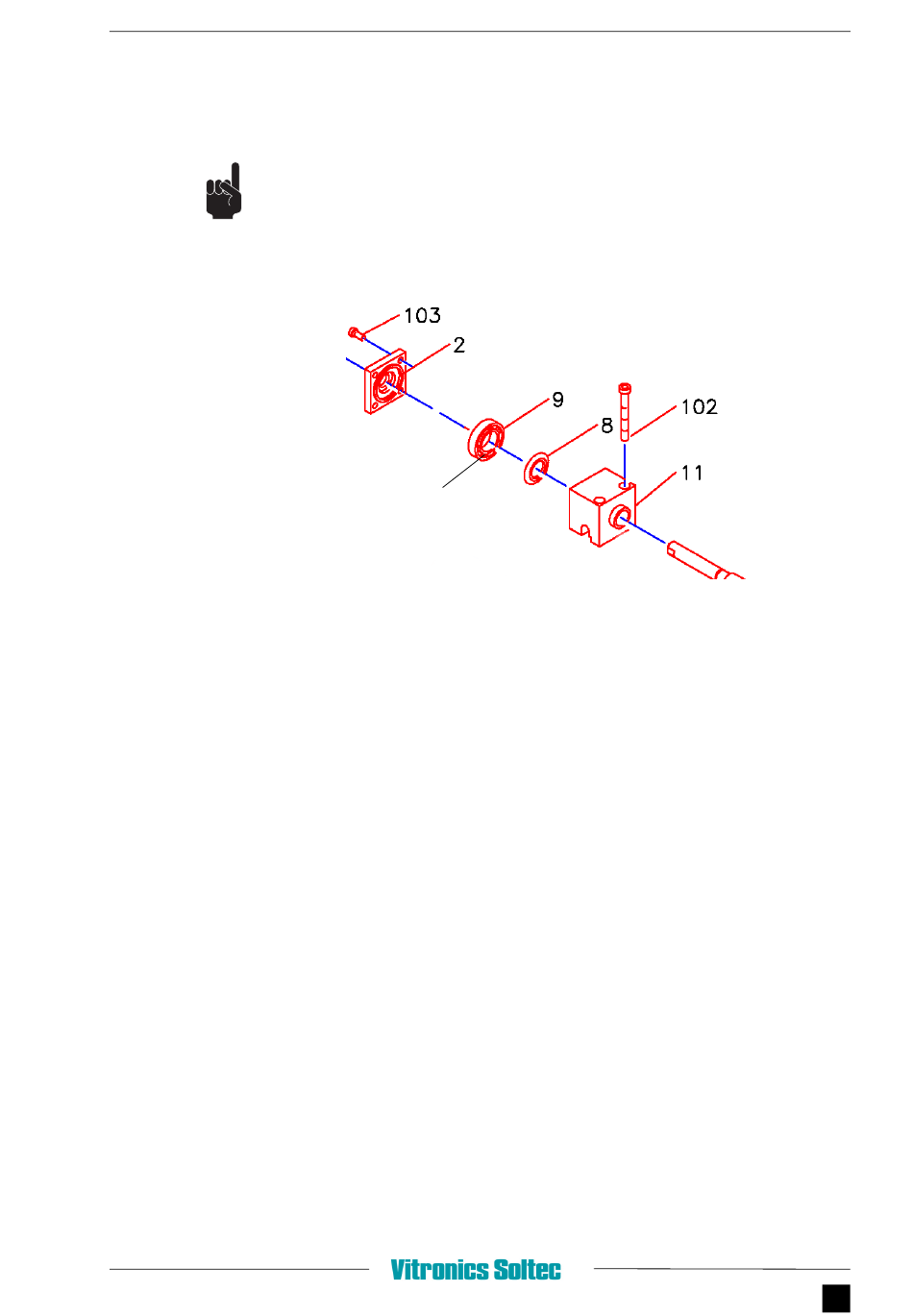

flat side
F
1.23 A
IGURE
USTAUSCH DER
2. Demontieren Sie die Riemenscheibe.
3. Nehmen Sie die Deckel (2) und die Sicherungsringe ab.
4. Das Lagergehäuse (11) kann nun abgezogen werden.
5. Nehmen Sie die Carbon-Lager (pos 9) und Ring (pos 8) aus.
6. Ersetz die neue Lager.
Stellen Sie sicher das Ring (pos 8) Flach gegen das Lager montiert ist.
7. Lagerbuchsen austauschen.
8. Abdeckungen austauschen. Vergewissern Sie sich, daß die Abdeckungen
korrekt eingesetzt wurden, die Öffnung sitzt nicht mittig in der
Abdeckung.
9. Smartwelle mittels der Schrauben befestigen. Stellen Sie sicher, daß der
Schaft leicht beweglich ist.
10. Mit den Distanzringen können Sie das Spiel auf ein Minimum reduzieren.
Siehe nächste Abbildung.
S
MARTWELLE
A
NTRIEBSWELLENLAGER
C
HAPTER
15
