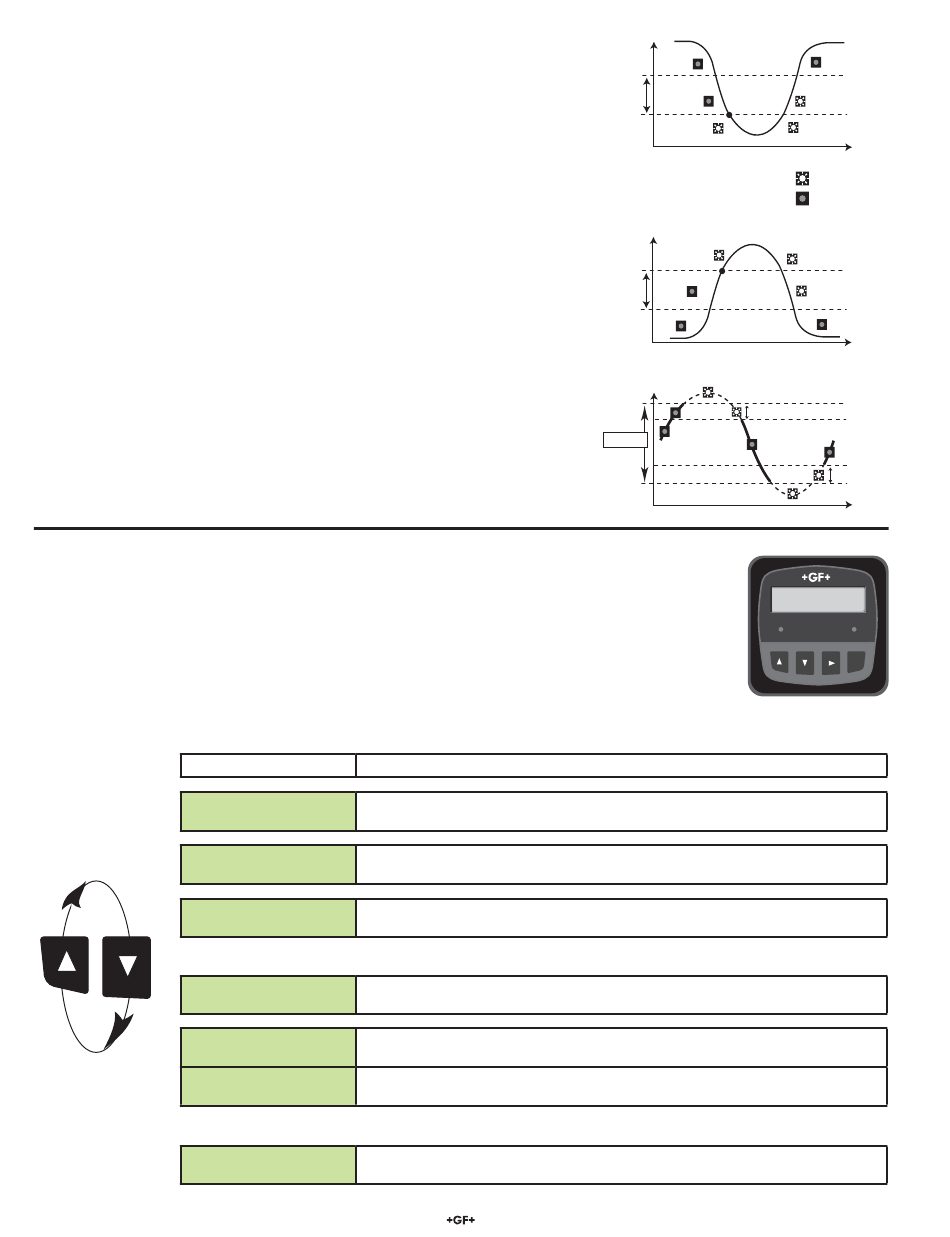

5.3 Relaisbetrieb
Relaisausgänge können als Schalter verwendet werden, die
aktiviert werden, wenn sich die Prozessvariablen oberhalb bzw.
unterhalb der Sollwerte oder außerhalb eines Bereichs bewegen.
•
Relais können bei Nichtverwendung ausgeschaltet werden.
•
Die Ansprechzeit kann bis zu 6400 s verzögert werden (siehe
Menü CALIBRATE).
Low (Unterschreitung):
Das Relais wird aktiviert, wenn der Prozess Variable ist unter dem
Sollwert. Das Relais wird entregen, wenn der Prozess-Variable
auf den Sollwert zuzüglich der Hysterese.
High (Überschreitung):
Das Relais wird erregt, wenn die Prozessvariable oberhalb
des Sollwerts liegt. Das Relais wird entregen, wenn die
Prozessvariable den Sollwert + Hysteresewert unterschreitet.
Window (Bereich):
Das Relais wird erregt, wenn die Prozessvariable einen
bestimmten Bereich von Werten über- oder unterschreitet. Das
Relais schwingt sich ein, wenn sich die Prozessvariable in den
Bereich um mehr als den Hysteresewert bewegt.
Hinweis: Relais arbeiten in umgekehrter Richtung, wenn sie
falsch verdrahtet sind. Beachten Sie die für die Anwendung
angemessene Relais-Schaltlogik.
6. Menü VIEW (Ansicht)
•
Bei Normalbetrieb zeigt der ProcessPro das Menü VIEW an.
•
Zur Auswahl einer Anzeige die AUF- und AB-Pfeiltasten verwenden. Die Anzeigeauswahl wird in einer
Schleife endlos wiederholt.
•
Die Systemoperationen werden bei einer Änderung der Anzeigeauswahl nicht unterbrochen.
•
Zum Ändern der Anzeigeauswahl ist kein Tastencode erforderlich.
•
Die Ausgangseinstellungen können nicht im Menü VIEW bearbeitet werden.
•
Wenn die Menüs CALIBRATE oder OPTIONS verwendet werden, kehrt der ProcessPro zum Menü VIEW
zurück, wenn 10 Minuten lang keine Tasten betätigt wurden.
Menü VIEW (Ansicht)
LVL +10.00
VOL +300.00 gal
Die folgenden Anzeigen sind temporär. Die permanente Anzeige wird nach 10 Minuten wieder eingeblendet.
Relay A: On
Relay B: Off
No Relay Module
Hinweis: Wenn das 8059-4 oder -4AC verwendet wird, können nur Relais 1 und 2 mit dem Füllstandsgerät
6
Anzeige
Level
Zeigt den Füllstandswert an. Permanente Anzeige, wenn LEVEL (Füllstand) die
+10.00
ft
Anzeigeauswahl im Menü OPTIONS ist.
Volume
Zeigt den Volumenwert an. Permanente Anzeige, wenn VOLUME (Volumen) die
+30.00 gal
Anzeigeauswahl im Menü OPTIONS ist.
ft
Zeigt den Füllstand und das Volumen gleichzeitig an. Permanente Anzeige, wenn
BOTH (Beide) die Anzeigeauswahl im Menü OPTIONS ist.
Loop Output:
Zeigt den Schleifenausgang (4-20 mA) an.
12.00 mA
Zeigt den Status von Relais A und B an.
Wird nur eingeblendet, wenn das externe Relaismodul erkannt wird.
Wird angezeigt, wenn das Relaismodul bei der Sensorkonfi guration nicht erkannt wird
Detected
(siehe Menü CALIBRATE).
verwendet werden.
Last CAL:
Zeigt das Datum der geplanten Wartung oder das Datum der letzten Kalibrierung an.
02-10-09
Prozeß
Hysterese
Unterschreitung
Sollwert
Ausgang aktiv
Ausgang inaktiv
Prozeß
Überschreitung
Sollwert
Hysterese
ß
Proze
Oberer
Grenzwert
Bereich
Unterer
Grenzwert
Beschreibung
Signet 8250-2 Füllstandstransmitter
Zeit
Zeit
Hysterese
Hysterese
Zeit
Level
+10.00 ft
Signet Level
Transmitter
Relay 1
Relay 2
