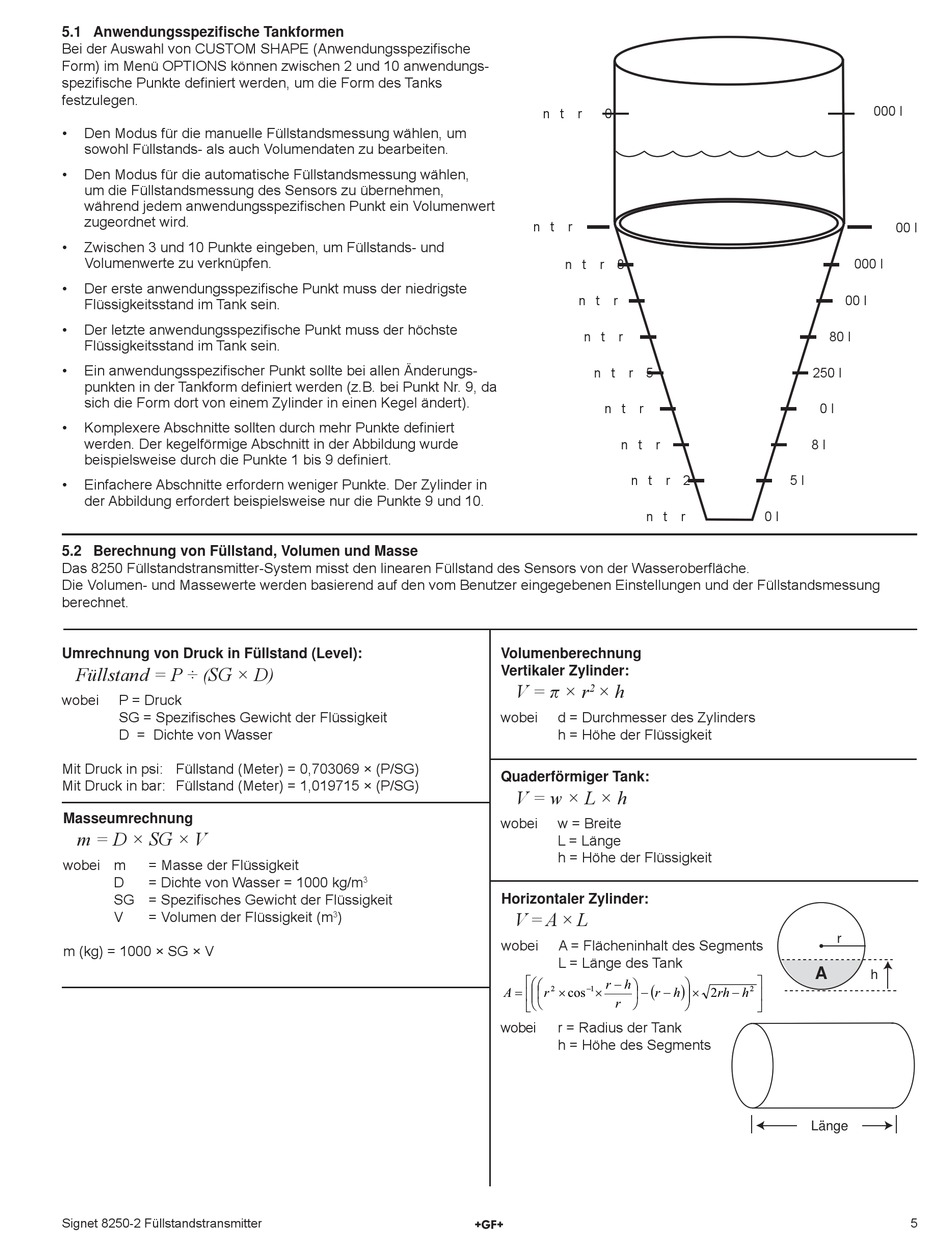

5.1 Anwendungsspezifi sche Tankformen
Bei der Auswahl von CUSTOM SHAPE (Anwendungsspezifi sche
Form) im Menü OPTIONS können zwischen 2 und 10 anwendungs-
spezifi sche Punkte defi niert werden, um die Form des Tanks
festzulegen.
•
Den Modus für die manuelle Füllstandsmessung wählen, um
sowohl Füllstands- als auch Volumendaten zu bearbeiten.
•
Den Modus für die automatische Füllstandsmessung wählen,
um die Füllstandsmessung des Sensors zu übernehmen,
während jedem anwendungsspezifi schen Punkt ein Volumenwert
zugeordnet wird.
•
Zwischen 3 und 10 Punkte eingeben, um Füllstands- und
Volumenwerte zu verknüpfen.
•
Der erste anwendungsspezifi sche Punkt muss der niedrigste
Flüssigkeitsstand im Tank sein.
•
Der letzte anwendungsspezifi sche Punkt muss der höchste
Flüssigkeitsstand im Tank sein.
•
Ein anwendungsspezifi scher Punkt sollte bei allen Änderungs-
punkten in der Tankform defi niert werden (z.B. bei Punkt Nr. 9, da
sich die Form dort von einem Zylinder in einen Kegel ändert).
•
Komplexere Abschnitte sollten durch mehr Punkte defi niert
werden. Der kegelförmige Abschnitt in der Abbildung wurde
beispielsweise durch die Punkte 1 bis 9 defi niert.
•
Einfachere Abschnitte erfordern weniger Punkte. Der Zylinder in
der Abbildung erfordert beispielsweise nur die Punkte 9 und 10.
5.2 Berechnung von Füllstand, Volumen und Masse
Das 8250 Füllstandstransmitter-System misst den linearen Füllstand des Sensors von der Wasseroberfl äche.
Die Volumen- und Massewerte werden basierend auf den vom Benutzer eingegebenen Einstellungen und der Füllstandsmessung
berechnet.
Umrechnung von Druck in Füllstand (Level):
Füllstand = P ÷ (SG × D)
wobei
P = Druck
SG = Spezifi sches Gewicht der Flüssigkeit
D = Dichte von Wasser
Mit Druck in psi: Füllstand (Meter) = 0,703069 × (P/SG)
Mit Druck in bar: Füllstand (Meter) = 1,019715 × (P/SG)
Masseumrechnung
m = D × SG × V
wobei m
= Masse der Flüssigkeit
D
= Dichte von Wasser = 1000 kg/m
SG = Spezifi sches Gewicht der Flüssigkeit
V
= Volumen der Flüssigkeit (m
m (kg) = 1000 × SG × V
Signet 8250-2 Füllstandstransmitter
Volumenberechnung
Vertikaler Zylinder:
wobei
Quaderförmiger Tank:
wobei
3
Horizontaler Zylinder:
)
3
wobei
A
wobei
n t r
0
n t r
n t r 8
n t r
n t r
n t r 5
n t r
n t r
n t r 2
n t r
V = π × r
2
× h
d = Durchmesser des Zylinders
h = Höhe der Flüssigkeit
V = w × L × h
w = Breite
L = Länge
h = Höhe der Flüssigkeit
V = A × L
A = Flächeninhalt des Segments
L = Länge des Tank
⎡
⎛
r
−
h
⎞
⎛
⎞
(
)
2
−
1
=
⎜ ⎜
r
×
cos
×
−
r
−
h
⎟ ⎟
×
⎜
⎟
⎢
r
⎝
⎠
⎝
⎠
⎣
r = Radius der Tank
h = Höhe des Segments
000 l
000 l
00 l
80 l
250 l
0 l
8 l
5 l
0 l
r
A
h
⎤
2
2
rh
−
h
⎥
⎦
Länge
00 l
5
