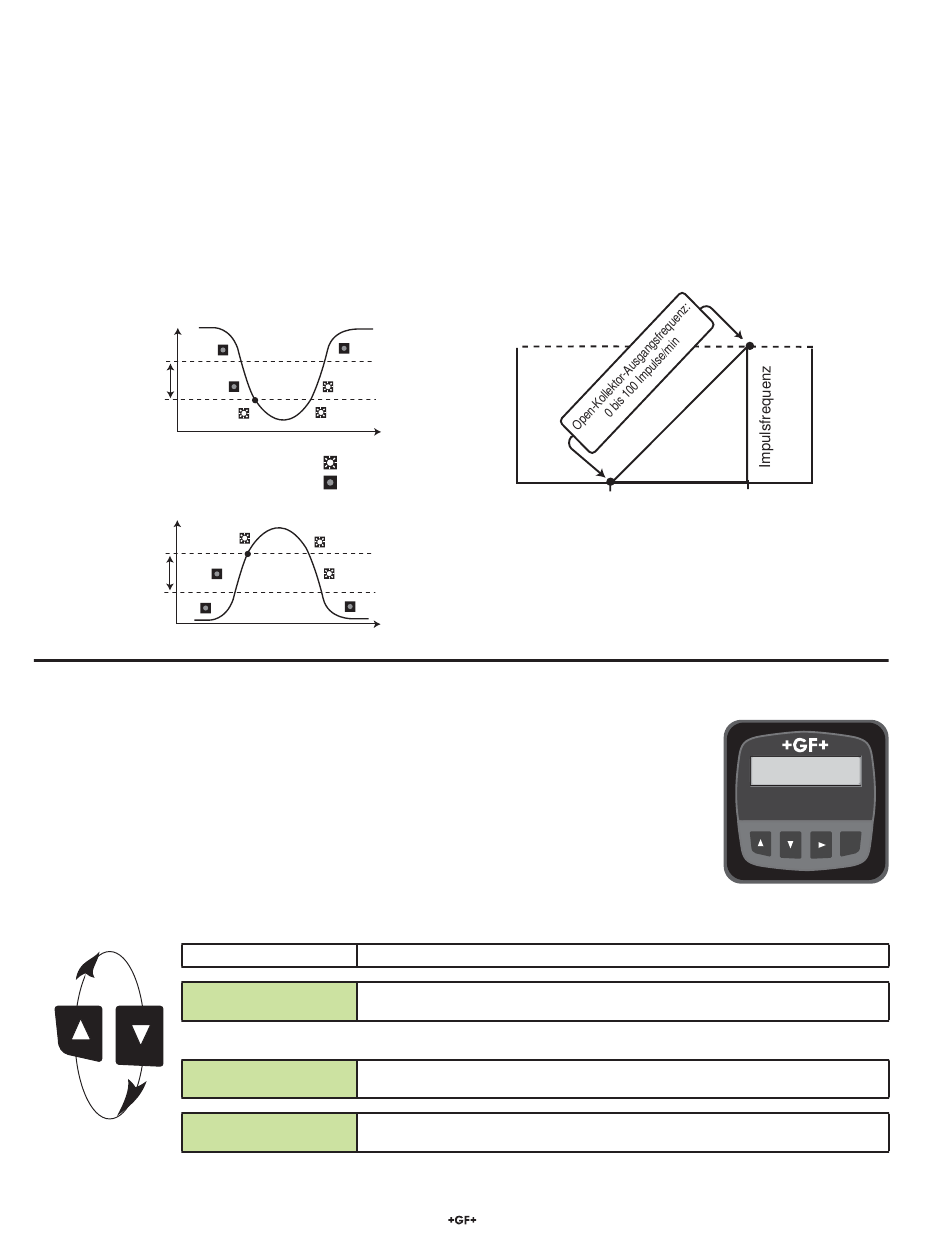

3.3 Relaisausgänge (2 Sätze):
Der Relaisausgänge kann als Schalter verwendet werden, der an-
spricht, wenn die Prozeßvariable einen Sollwert unter- oder über-
schreitet.
Low (Unterschreitung):
• Ausgang wird ausgelöst, wenn die Prozeßvariable unterhalb
des Sollwerts liegt. Der Ausgang schwingt sich ein, wenn die
Prozeßvariable den Sollwert + Hysteresewert überschreitet.
High (Überschreitung):
• Ausgang wird ausgelöst, wenn die Prozeßvariable oberhalb
des Sollwerts liegt. Der Ausgang schwingt sich ein, wenn die
Prozeßvariable den Sollwert + Hysteresewert unterschreitet.
Aus:
• Ausgänge können bei Nichtverwendung deaktiviert (ausgeschaltet)
werden.
Prozeß
Hysterese
Unterschreitung
Sollwert
Ausgang inaktiv
Prozeß
Überschreitung
Sollwert
Hysterese
4. Menüfunktionen
Menü VIEW (Ansicht)
• Bei Normalbetrieb zeigt der ProcessPro das Menü VIEW an.
• Wenn die Menüs CALIBRATE oder OPTIONS verwendet werden, kehrt der ProcessPro bei 10 Minuten
Inaktivität zum Menü VIEW zurück.
• Um das anzuzeigende Element auszuwählen, die AUF- bzw. die AB-Pfeiltaste drücken. Die Elemente werden
in einer Schleife endlos wiederholt.
• Die Systemoperationen werden bei einer Änderung der Anzeigeauswahl nicht unterbrochen.
• Zum Ändern der Anzeigeauswahl ist kein Tastencode erforderlich.
• Die Ausgangseinstellungen können nicht im Menü VIEW bearbeitet werden.
Menü View
Diese Anzeige kehrt nach 10 Minuten zur Werkseinstellung zurück.
4
Zeit
Ausgang aktiv
Zeit
Anzeige
Temperature:
Temperatur gleichzeitig.
27.9 °C
Dies ist die werkseitig eingestellte Anzeige.
Loop Output:
Schleife Ausgänge.
12.00 mA
Last CAL:
Datum für geplante Wartung oder Datum der letzten Kalibrierung.
02-10-09
Impulsbetrieb:
• Der Ausgang gibt einen 100-mS-Impuls in einer Frequenz aus, die
durch die Quellen-, Impulsbereich- und Max PlsRate-Einstellungen
und die Prozeßbedingung defi niert ist. Die maximale Impulsrate
(Max PlsRate) beträgt 400 Impulse pro Minute.
Beispiel: Wenn der Prozeß auf unter 10 abfällt, startet das
Relais die Impulse gemäß demProzeßwert, dem maximalen
Impulsendpunkt und den programmierten Impulsen/min. Je mehr
sich der Prozeß dem programmierten Endpunkt nähert, desto
mehr wird die Impulsfrequenz erhöht.
0 Impulse
5
Startpunkt
Beschreibung
100 Impulse
10
endpunkt
Temperature
27.9 ºC
Signet Temperature
Transmitter
ENTER
8350-2 Temperaturtransmitter
