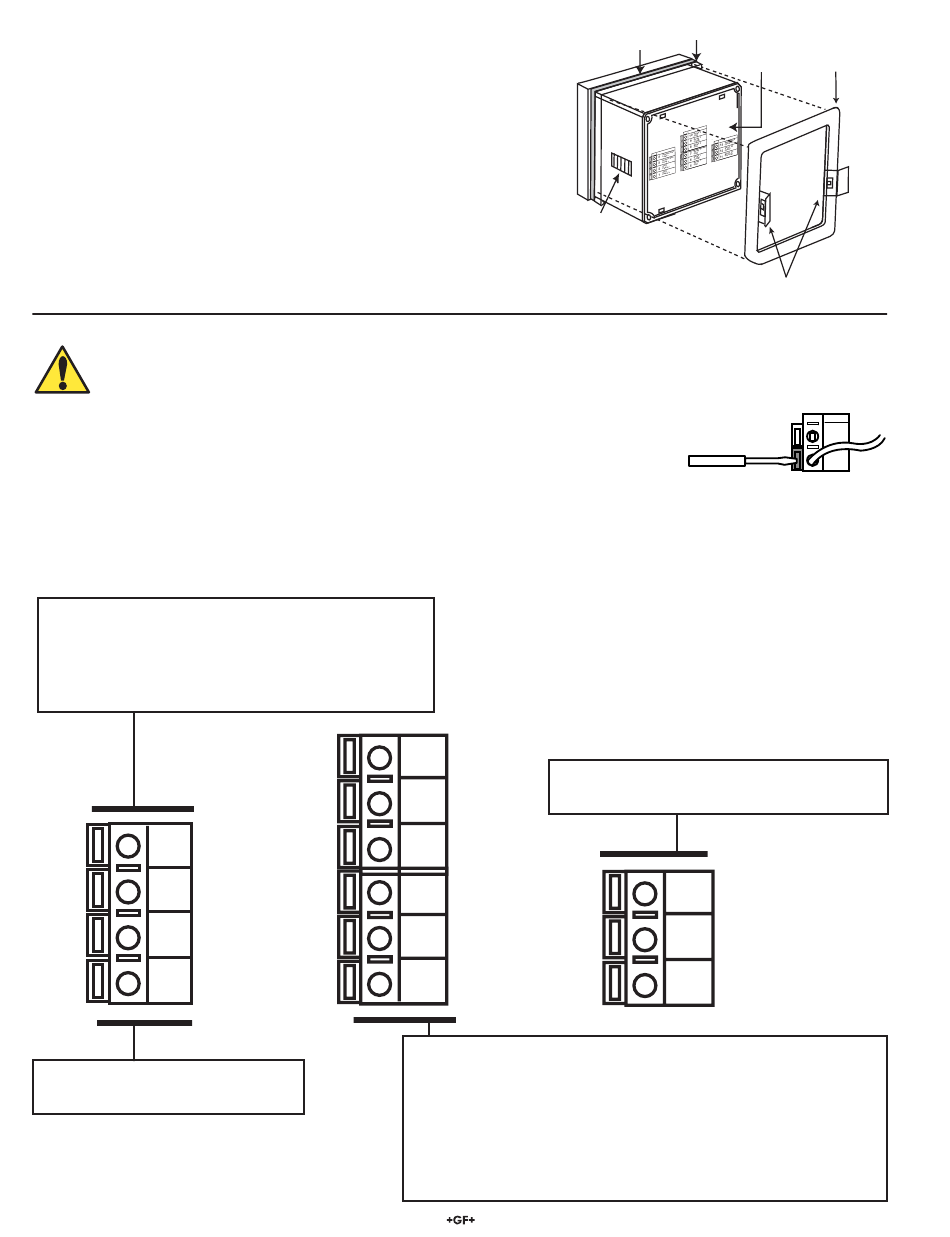

3. Schalttafel-Montage
1. Der Schalttafel-Montage-Transmitter ist für die Installation mit einer
1/4-DIN-Ausstanzung konzipiert. Für einen manuellen Montageausschnitt
wird eine adhäsive Schablone als Installationshilfe mitgeliefert. Der
Ausschnitt muss 92 mm x 92 mm groß sein. Der empfohlene Abstand
zwischen den Geräten beträgt auf allen Seiten 25 mm.
2. Das Gerät von vorne in den Ausschnitt einschieben.
3. Die Befestigungshalterung über die Rückseite des Geräts schieben,
so dass die Schnellverschlüsse an den seitlichen Schnappriegeln des
Geräts einrasten.
4. Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband
sichern oder von hinten festhalten. NICHT LOSLASSEN. Die
Schnellverschlüsse nach außen drücken und entfernen.
4. Elektrische Anschlüsse
Vorsicht: Die Anschlussbacken müssen vollständig geöffnet sein, bevor der Draht entfernt wird, um Schäden zu vermeiden.
Verdrahtung
1. 13 - 16 mm Isolierung vom Drahtende entfernen.
2. Zum Öffnen der Anschlussbacken den orangefarbenen Anschlusshebel mit einem kleinen
Schraubendreher nach unten drücken.
3. Den Draht in die Anschlussöffnung einführen, bis er anstößt.
4. Zum Festklemmen des Drahts den orangefarbenen Anschlusshebel loslassen. Vorsichtig an den einzelnen Drähten ziehen, um
einwandfreien Kontakt zu gewährleisten.
Entfernen der Verdrahtung
1. Zum Öffnen der Anschlussbacken den orangefarbenen Anschlusshebel mit einem kleinen Schraubendreher nach unten drücken.
2. Wenn die Anschlussbacken vollständig geöffnet sind, den Draht aus dem Anschluss ziehen.
Anschlüsse 3 und 4: Systemstrom und Schleifenstrom
12-24 V Gleichspannung ± 10 % Systemversorgung und
Stromschleifenausgang. Max. Schleifenimpedanz:
50 Ω max. bei 12 V
325 Ω max. bei 18 V
600 Ω max. bei 24 V
Systemstrom-
4
schleife -
Systemstrom-
3
schleife +
AUX-
2
Versorgung -
AUX-
1
Versorgung +
Anschlüsse 1 und 2: AUX-Versorgung
Erforderlich für alle Systeme, die
Relaisbetrieb umfassen.
2
Schnapp-
riegel
Montageausschnitts-
Relais 2
10
(NO)
Anschlüsse 11-13: Digital (S
Alle Sensoren und das externe Relaismodul werden
Relais 2
9
hier angeschlossen.
(COM)
Relais 2
8
(NC)
Relais 1
7
(NO)
Relais 1
6
(COM)
Relais 1
5
(NC)
Anschlüsse 5-10: Relaisausgänge
2 Sätze mechanische einpolige Umschalterkontakte programmierbar als:
•
High- (Überschreitung) oder Low- (Unterschreitung) Sollwert mit
einstellbarer Hysterese
•
„Window"- (Bereichs-) Grenzwerte mit einstellbarer Hysterese
•
Zeitverzögerung bis zu 6400 Sekunden
•
Können bei Nichtverwendung deaktiviert (ausgeschaltet) werden
•
AUX-Versorgung (Anschlüsse 1-2) MUSS bei Relaisbetrieb
angeschlossen sein
Montageausschnitt
Dichtung
Anschlüsse
installation
Schnell-
verschluß
3
L) Eingang/Ausgang
Sensormasse
13
(ABSCHIRMUNG)
Sensoreingang
12
(ROT)
Sensor V+
11
(SCHWARZ)
Signet 8250-2 Füllstandstransmitter
Befestigungs-
halterung
2
