2.1 Schalttafel-Montage
1. Der Schalttafel-Montage-Transmitter ist für die Installation mit einer ¼-DIN-Ausstanzung konzipiert.
Für einen manuellen Montageausschnitt wird eine adhäsive Schablone als Installationshilfe
mitgeliefert. Der empfohlene Abstand zwischen den Geräten beträgt auf allen Seiten 1 Zoll (2,54 cm).
2. Die Dichtung auf das Gerät aufsetzen und im Montageausschnitt installieren.
3. Die Befestigungshalterung von hinten auf das Gerät schieben, so daß die Schnellverschlüsse an den
seitlichen Schnappriegeln des Geräts einrasten.
4. Zum Entfernen das Gerät von vorne vorübergehend mit Klebeband sichern oder von hinten festhalten.
NICHT LOSLASSEN. Die Schnellverschlüsse nach außen drücken und entfernen.
3. Elektrische Anschlüsse
Achtung: Vor dem Entfernen der Drähte die Anschlußbacken vollständig öffnen; anderenfalls kann das Gerät permanent beschädigt
werde.
Verdrahtun:
1. 13 mm - 16 mm (0,5 Zoll - 0,625 Zoll) Isolierung vom Drahtende entfernen.
2. Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher
nach unten drücken.
3. Das freiliegende (nicht isolierte) Drahtende in die Anschlußöffnung einführen, bis es anstößt.
4. Zum Festklemmen des Drahts den orangefarbenen Anschlußhebel loslassen. Vorsichtig an den einzelnen Drähten ziehen, um die
Anschlüsse zu prüfen.
Entfernen der Verdrahtung
1. Zum Öffnen der Anschlußbacken den orangefarbenen Anschlußhebel mit einem kleinen Schraubendreher nach unten drücken.
2. Wenn die Anschlußbacken vollständig geöffnet sind, den Draht aus dem Anschluß ziehen.
Hinweise zur Verdrahtung
• Sensorkabel nicht in einem Installationsrohr mit Wechselstromleitungen verlegen. Elektrische Störungen können das Sensorsignal beeinfl ussen.
• Das Verlegen der Sensorkabel in geerdeten Installationsrohren aus Metall beugt Feuchtigkeitsschäden, elektrischen Störungen und
mechanischen Schäden vor.
• Die Kabeleinführungen abdichten, um Feuchtigkeitsschäden zu verhindern.
• Jeweils nur einen Draht in einen Anschluß einführen. Doppeldrähte außerhalb des Anschlusses spleißen.
• Falls das System einen einzelnen Sensor verwendet, darf der Sensor maximal 122 m (400 Fuß) vom Transmitter entfernt sein.
• Für optimale Leistung den ABSCHIRM-Draht des Sensors durch eine Erdungsmasse in der Nähe des Sensors erden. (Den Abschirmdraht
des Sensors mit unterschiedlichen Massepunkten verbinden, um somit die beste Signalqualität zu identifi zieren.)
Anschlüsse 3-4: Primäre Schleifenspannung
12-24 VDC ± 10%, Anschlüsse für Systemversorgung
und Stromschleife.
Schleifenimpedanz: 50 Ω max. bei 12 V
325 Ω max. bei 18 V
600 Ω max. bei 24 V
Systemstrom-
4
schleife -
Systemstrom-
3
schleife +
AUX-
2
Versorgung -
AUX-
1
Versorgung +
Anschlüsse 1-2: Zusatz-Stromversorgung:
•
Notwendig fuer Relais-Betrieb
2
Relais 2
10
(NO)
Relais 2
9
(COM)
Relais 2
8
(NC)
Relais 1
7
(NO)
Relais 1
6
(COM)
Relais 1
5
(NC)
Anschlüsse 5-10: Relaisausgänge (2 Sätze):
•
Zwei Mechanische einpolige Umschalterkontakte
programmierbar als High- oder Low mit
einstellbarer Hysterese.
•
Impuls, (Max. Impulsfrequenz: 400 Impulse/min.)
•
Ausgänge können bei Nichtverwendung deaktiviert
(ausgeschaltet) werden.

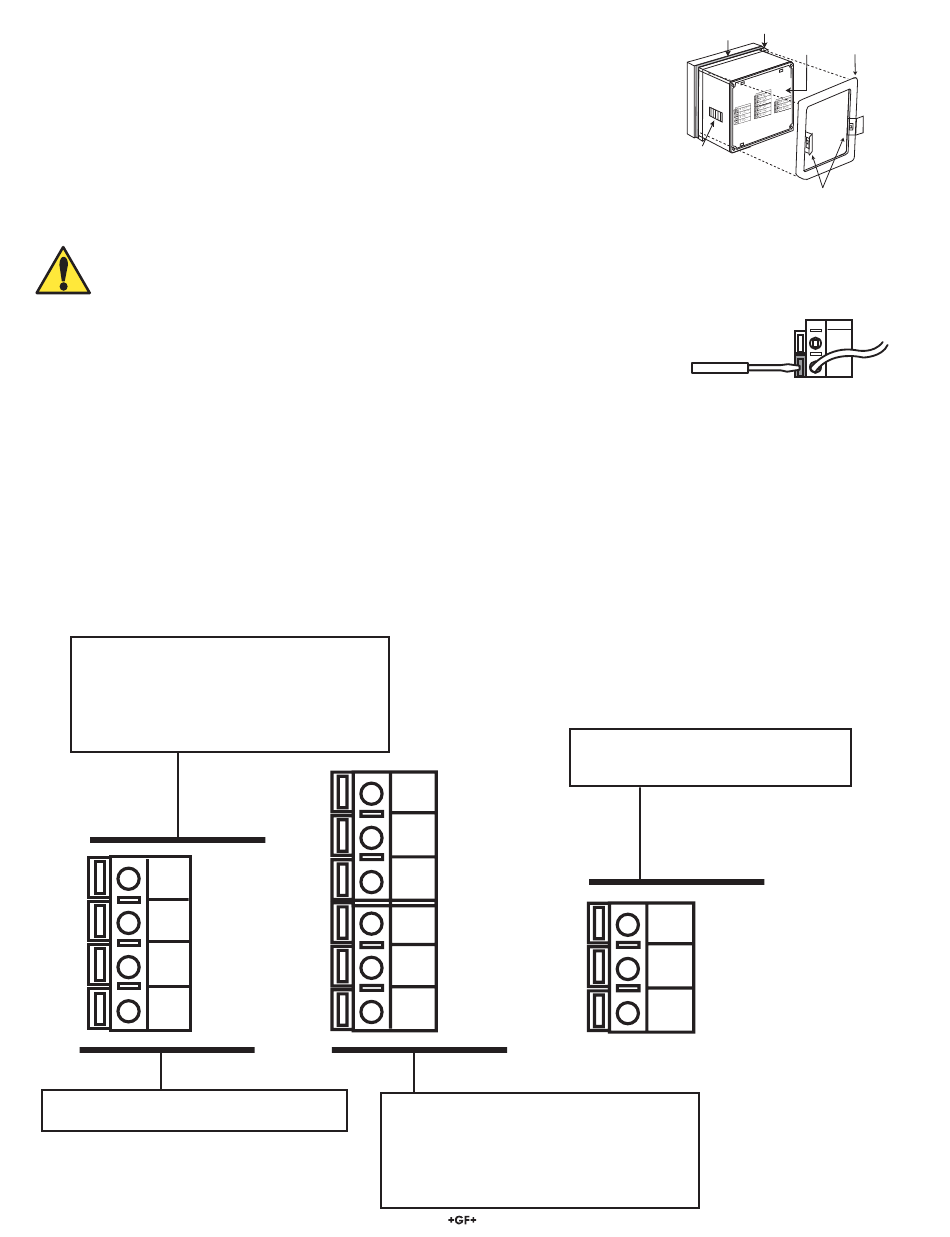

Montageausschnitt
Dichtung
Schnapp-
riegel
Montageausschnitts-
installation
Anschlüsse 11-13: Digitalsensoreingänge
Siehe nachstehende Hinweise zur Verdrahtung
für weitere Informationen.
Sensormasse
13
(WEIß)
Sensoreingang
12
(ROT)
Sensor V+
11
(SCHWARZ)
8350-2 Temperaturtransmitter
Befestigungs-
Anschlüsse
halterung
Schnell-
verschluß
2
1
