Lithium-Eisenphosphat Batterie
US2000 Plus
Bedienungsanleitung
Ver 1.1
Pylon Technologies Co., Ltd.
No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park
Pudong, Shanghai 201203, China Zip Code: 201203
Tel: 021-51317697
Fax: 021-51317698
Email: service@pylontech.com.cn
Website: http://www.pylontech.com.cn
1/13
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pylontech US2000 Plus
Inhaltszusammenfassung für Pylontech US2000 Plus
- Seite 1 Lithium-Eisenphosphat Batterie US2000 Plus Bedienungsanleitung Ver 1.1 Pylon Technologies Co., Ltd. No. 73, Lane 887, ZuChongzhi Road, Zhangjiang Hi-Tech Park Pudong, Shanghai 201203, China Zip Code: 201203 Tel: 021-51317697 Fax: 021-51317698 Email: service@pylontech.com.cn Website: http://www.pylontech.com.cn 1/13...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Gerätebeschreibung ............................1.1 Eigenschaften ..............................1.2 Spezifikation ................................. 1.3 Schnittstellenübersicht ............................ 2. Sicherheitshinweise ............................. 2.1 Symbole ................................. 2.2 Weitere Sicherheitshinweise ........................3. Installation ................................3.1 Lieferumfang ................................ 3.2 Aufstellung ................................. 3.3 Verbindung zum Wechselrichter Dowell iPower ................3.4 Adressierung .............................. -
Seite 3: Gerätebeschreibung
1. Gerätebeschreibung Die Lithium-Eisenphosphat Batterie „US2000 Plus“ von Pylontech ist ein hoch- und neuwertiger Energiespeicher. Sie ist hervorragend geeignet für hohe Leistungsansprüche, bei geringem Platzbedarf und hoher Anforderung der Verfügbarkeit. Jede Batterie besitzt ein Battery-Management-System (BMS) welches einzelne Zellen, hinsichtlich: Spannung, Stromstärke und Temperatur überwacht. -
Seite 4: Spezifikation
1.2 Spezifikation Abbildung 1: Dimensionen 4/13... - Seite 5 Nominale Spannung（V） Nominale Kapazität（Ah） Abmessungen（mm） 440*410*89 Gewichtt（Kg） Entladespannung（V） 45 ~ 54 Ladespannung（V） 52.5 ~ 54 Max. Entladestromstärke（A） 100 (2C)@15s Max. Ladestromstärke（A） 100 (2C)@15s RS232，RS485，CAN Schnittstellen Umgebungstemperatur (Laden) 0℃~50℃ Umgebungstemperatur (Entladen) -10℃~50℃ -40℃~80℃ Temperaturbereich Zertifizierung TüV / CE / UN38.3 / TLC 10+ Jahre（25℃/77℉）...
-
Seite 6: Schnittstellenübersicht
1.3 Schnittstellenübersicht Abbildung 2: Geräteansicht (Front) 1. Erdungsschraube 2. Ein/Aus-Schalter des Batteriemoduls 3. DIP-Schalter zur Baudratenauswahl und manuellen Adressenvergabe eines Moduls 4. Konsole (RS232) für Service (Pinbelegung: 1-GND, 2-TXD, 3-RXD, 4-GND) 5. CAN zur Ausgabe von Batterieinformationen (Pinbelegung: 1-x, 2-GND, 3-x, 4- CANH, 5-CANL, 6-x, 7-x, 8-x) 6. -
Seite 7: Sicherheitshinweise
2. Sicherheitshinweise Vor der Inbetriebnahme, lesen Sie diese Bedienungsanleitung sorgfältig durch. Beachten Sie alle Hinweise und Warnungen. Nichtbeachtung oder falsche Bedienung können Gefährlich für Menschen sein und/oder das Gerät beschädigen. 2.1 Symbole Achtung! Nichtbeachtung kann zu Sachschäden führen Gefahr! Verpackung: Nichtbeachtung kann zu Diese Seite oben Personenschäden führen... -
Seite 8: Weitere Sicherheitshinweise
2.2 Weitere Sicherheitshinweise • Elektrische Installationen dürfen ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. • Explosive oder entzündliche Stoffe sind von dem Gerät fern zu halten. • Im Fehlerfall, austretende Flüssigkeiten keinesfalls berühren. • Im Brandfall, keinesfalls mit Wasser oder anderen Flüssigkeiten löschen. •... -
Seite 9: Installation
3. Installation 3.1 Lieferumfang Bitte überprüfen Sie die beigelegten Materialien auf Vollständigkeit und Unversehrtheit. • Batterie-Modul • Brückenkabel (Spannung (+)/(-) und Kommunikation) zwischen den Modulen • Erdungskabel • Montageschrauben Hinweis: Je Modulgruppe benötigen Sie eventuell längere Brückenkabel (Spannung (+)/(-) und Kommunikation). -
Seite 10: Aufstellung

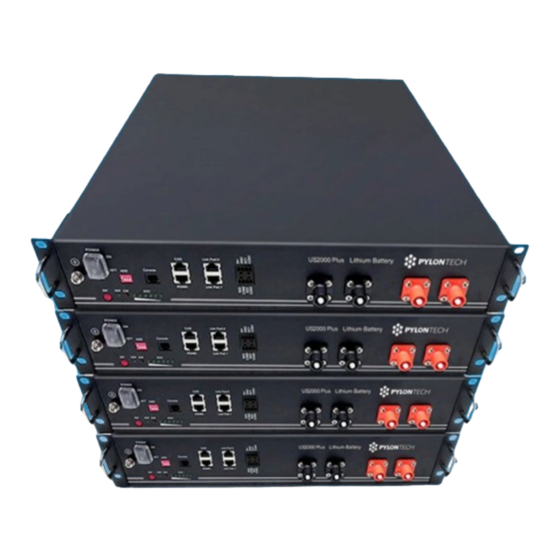

3.2 Aufstellung Die Module sind ortsunveränderlich und erschütterungsfrei aufzustellen. Durch die 19“- Modulgröße eignen sich 19“-Einschub-Racks. Ein Modul belegt zwei Höheneinheiten. Des Weiteren, sollte der Aufstellungsort eben, feucht- und staubfrei sein. Optimal arbeitet die Batterie bei einer Umgebungstemperatur von: -10 .. +50°C. Abbildung 5: Montage (1) Einschub eines Moduls in das Rack (2) Fixierung mit den beigelegten Schrauben... - Seite 11 Abbildung 6 zeigt schematisch den Vollausbau mit sechs Modulen in einem Rack. Dabei ist zu beachten, dass alle Erdungsverbindungen als Sternpunkt auf einen Erdungspotential aufgelegt werden und die serielle Verbindung zum Wechselrichter/Ladegerät über die „RS485“-Buchse erfolgt. Hinweis: Verbinden Sie die Spannungsanschlüsse der Module immer Parallel, keinesfalls in Reihe! „Rot an rot, schwarz an schwarz“.
-
Seite 12: Verbindung Zum Wechselrichter Dowell Ipower
3.3 Verbindung zum Wechselrichter Dowell iPower Werden die Module mit einem Dowell iPower – Wechselrichter betrieben sind auf folgende Gegebenheiten zu achten: - Die „Battery Com“-Schnittstelle des Wechselrichters arbeitet ausschließlich mit einer Geschwindigkeit von „9600“ Baud. Ab Werk werden die Batterie-Module mit dieser Geschwindigkeit ausgeliefert. - Die „Battery Com“-Schnittstelle wird mit der „RS485“-Schnittstelle des Master- Moduls verbunden. -
Seite 13: Einschaltvorgang
Rate Baud- Pin_1 Pin_2 Pin_3 Pin_4 115200 9600 Aus = Schalter unten; An = Schalter oben Abbildung 9: Nicht belegter „Link Port 0“ = Mastermodul Abbildung 8: Geschwindigkeit & Adressierung 3.5 Einschaltvorgang Schalten Sie alle zu benutzenden Module mit dem „Ein/Aus Schalter“ ein. Ein betätigen des „Start Tasters“...
