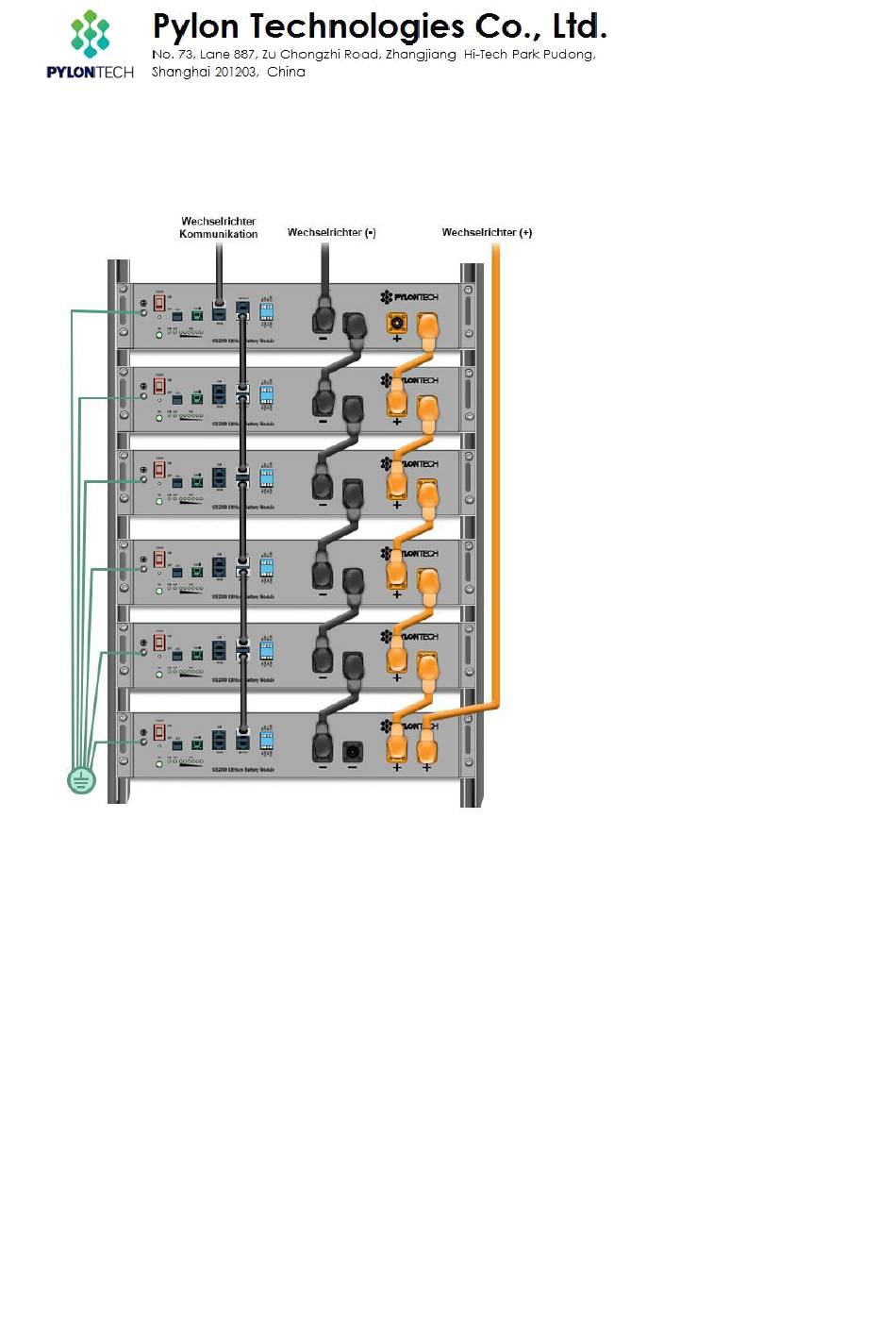

Abbildung 6 zeigt schematisch den Vollausbau mit sechs Modulen in einem Rack.
Dabei ist zu beachten, dass alle Erdungsverbindungen als Sternpunkt auf einen
Erdungspotential aufgelegt werden und die serielle Verbindung zum
Wechselrichter/Ladegerät über die „RS485"-Buchse erfolgt.
Abbildung 6: Vollausbau
Hinweis: Verbinden Sie die
Spannungsanschlüsse der Module
immer Parallel, keinesfalls in Reihe!
„Rot an rot, schwarz an schwarz".
11/13
