Pylontech US2000, US3000, US5000 Handbuch

Wichtige Sicherheitshinweise

(Vor dem Fortfahren lesen)
Bevor Sie Geräte anschließen:

• Nur eine Batterie sollte gleichzeitig geladen werden — isolieren Sie diese von allen anderen Batterien.
• Schließen Sie während dieses Vorgangs keine kurzen Gleichstromkabel (orange und schwarz), Wechselrichter-Kommunikationskabel, Verbindungskabel oder lange Gleichstromkabel an.
• Verwenden Sie eine saubere Prüfstandsanordnung nur mit dem Tischnetzteil und der Pylontech-Batterie.
• Beachten Sie das Herstellerhandbuch für detaillierte Bedienungsanleitungen.

Benötigte Ausrüstung

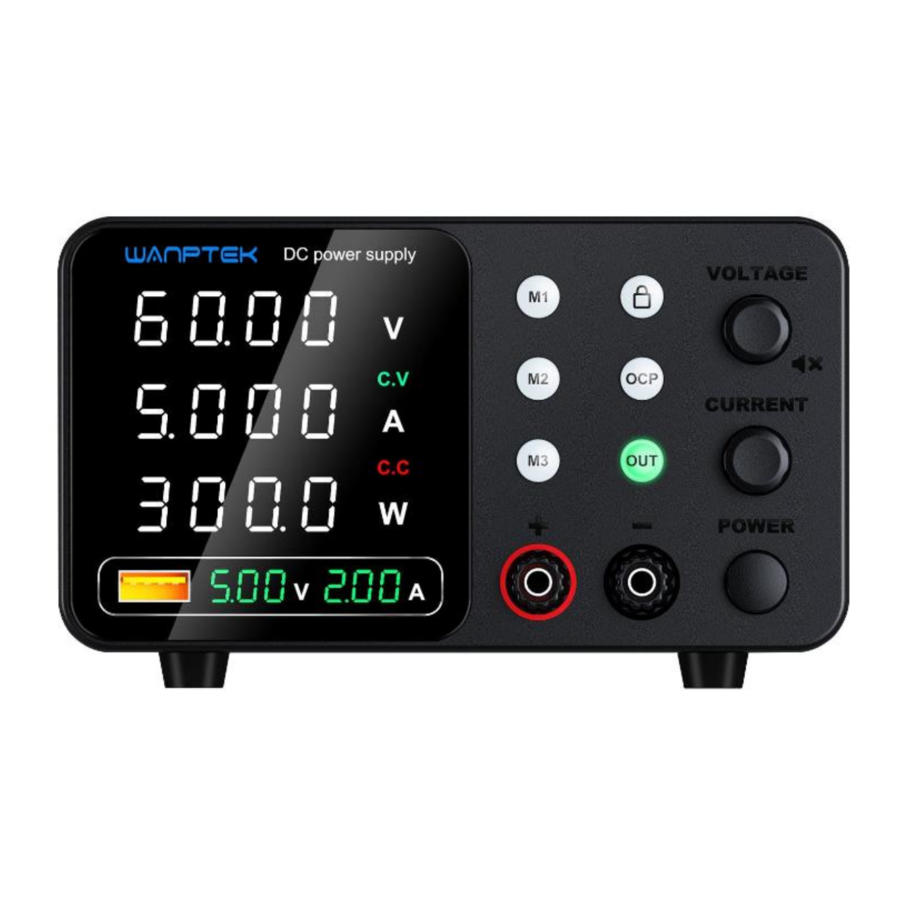

• Tischnetzteil (fähig zur Einstellung einer konstanten Spannung von 52,5V und Stromregelung)
• Ladekabel mit sicheren Anschlüssen
• Pylontech US2000/US3000/US5000 battery
• Optional: USB- oder WiFi-Diagnose-Kit von www.servtec.co.uk

Schritt-für-Schritt-Ladeanleitung

1. Netzteil einrichten (Bevor die Batterie angeschlossen wird)
   • Stellen Sie die Ausgangsspannung auf 52,5V ein.
   • Stellen Sie die anfängliche Strombegrenzung auf 5A ein.
   • Stellen Sie sicher, dass der Ausgang ausgeschaltet (oder physisch getrennt) ist, bis Sie bereit sind.
2. Batterie vorbereiten
   • Platzieren Sie die Batterie in einem sicheren, gut belüfteten Bereich.
   • Stellen Sie sicher, dass der Wippschalter (Hauptstromschalter) an der Batterie eingeschaltet ist.
   • Drücken Sie nicht die rote SW-Taste — die Batterie wird automatisch aktiviert, wenn Gleichspannung angelegt wird.
3. Anschließen und Ladevorgang starten – Phase 1
   • Schalten Sie den Ausgang des Netzteils ein (oder verbinden Sie die Kabel).
   • Verbinden Sie den Ausgang des Tischnetzteils mit den Gleichstromanschlüssen der Batterie.
   • Die Batterie wird automatisch aktiviert und beginnt mit dem Laden. Die SOC-LEDs beginnen zu blinken, um anzuzeigen, dass sie geladen wird.
   • Laden Sie bei 52,5V/5A, bis der Strom auf 0A fällt
4. Pause und Ausgleich
   • Schalten Sie den Ausgang des Netzteils aus.
   • Warten Sie 2 Stunden, damit sich die internen Zellspannungen ausgleichen und stabilisieren können.
   • Optional: Verwenden Sie unser USB- oder WiFi-Diagnose-Kit, um in dieser Zeit individuelle Zellspannungen und Zustandsdaten zu überprüfen.
5. Phase 2
   • Schließen Sie das Netzteil wieder an oder aktivieren Sie es.
   • Stellen Sie die Strombegrenzung auf 2A ein, halten Sie die Spannung bei 52,5V.
   • Laden Sie, bis der Strom auf 0A fällt.
   • Warten Sie 1 Stunde, damit sich die internen Zellspannungen ausgleichen und stabilisieren können.
6. Abschließendes Nachladen – Phase 3 & Passiver Ausgleich.
   • Wiederholen Sie den Vorgang noch einmal:
     • Stellen Sie den Strom auf 0,5A ein, halten Sie die Spannung bei 52,5V.
     • Laden Sie, bis der Strom sich nahe Null stabilisiert (typischerweise <50–80 mA).
     • Dies ermöglicht es der internen passiven Ausgleichsschaltung, alle letzten Zellunterschiede auszugleichen.
     • Wenn die LEDs erlöschen, sollte die Batterie zu 100% SOC haben oder sehr nahe dran sein. Sie können die Batterie an Ihren Wechselrichter anschließen, um den SOC zu überprüfen, oder Diagnoseskabel und Batteriesoftware verwenden.

Überwachung und Diagnose

• Sie können überwachen:
  • Zellspannungen
  • Zyklenanzahl
  • Batteriezustandsdaten
  • Temperatur
  • Lade-/Entladegrenzen

Verwenden Sie einfach eines unserer USB- oder WiFi-Diagnose-Kits, erhältlich unter: www.servtec.co.uk

Zusammenfassung bewährter Vorgehensweisen
