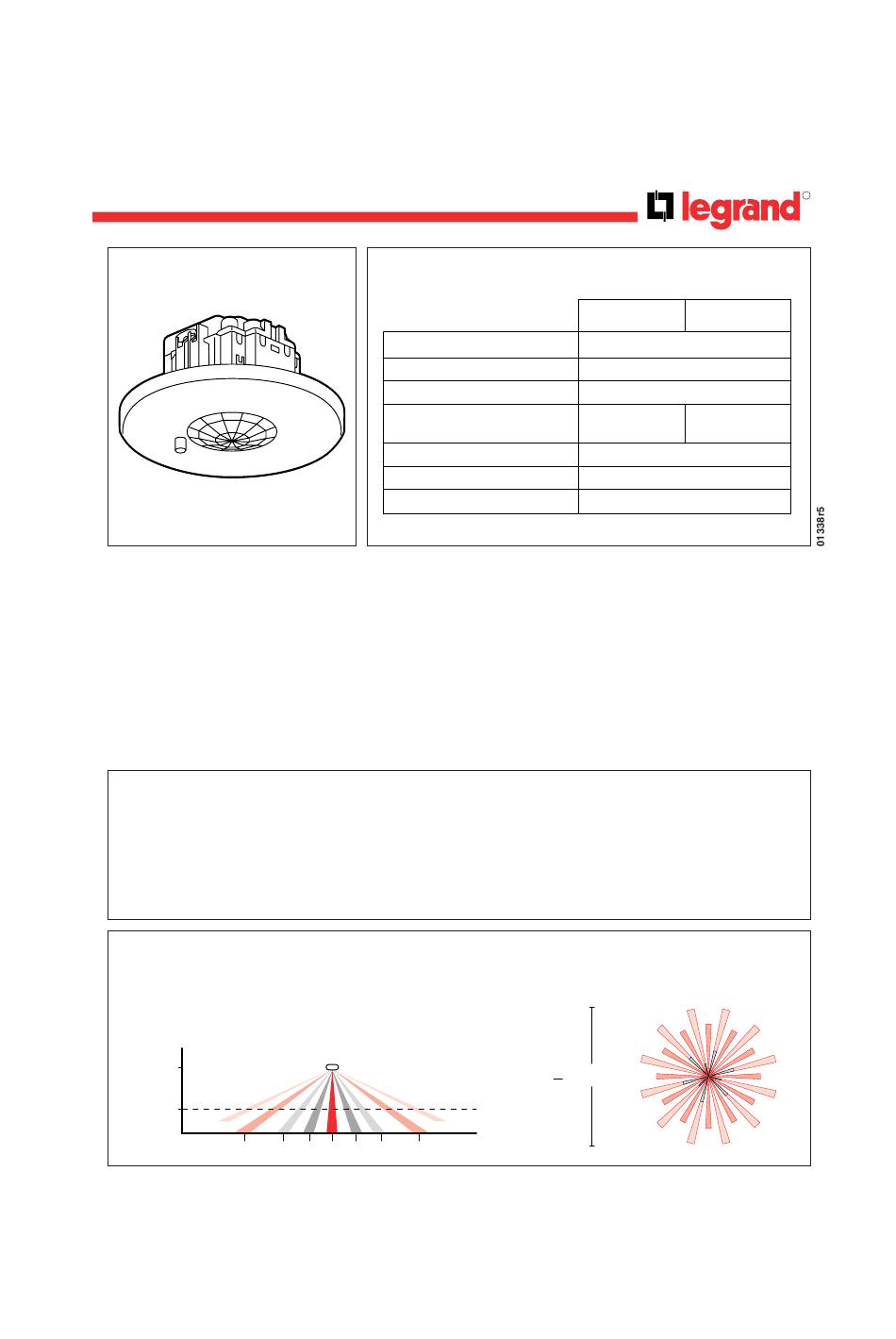

Mosaic™
Détecteur de mouvement avec récepteur infrarouge
493 31/32
Description
Les 493 31 / 32 sont des détecteurs de présence par infrarouge passif destinés à la commande automatique d'éclairage.
Ce type de capteur réagit aux variations du rayonnement infrarouge émis par un corps en mouvement dans sa zone de
couverture.
Pour être détectée, une personne doit se mouvoir dans le champ de vision direct du capteur, c'est pourquoi il est impéra-
tif de déterminer l'emplacement de celui-ci avec beaucoup de soins.
Les 493 31 / 32 permettent la dérogation par le biais d'une télécommande infrarouge (réf. 882 28/29, 746 21 / 22).
Le 493 32 permet en plus la mesure de la luminosité pour la commande automatique de l'éclairage.
Zone de détection
Les détecteurs 493 31 / 32 sont équipés d'une lentille de Fresnel multizone permettant un champ de vision de 360° et
une couverture de 50 m 2 pour un détecteur installé à une hauteur de 2,4 m.
Les diagrammes suivants montrent la couverture maximale pour des
déplacements de l'ordre d'un demi-pas, sans obstacle ni barrière aux
infrarouges.
2,4 m
Hauteur
typique
d'un bureau
4
mètres :
Caractéristiques techniques
Tension
Courant consommé
Temporisation réglable
Mesure de luminosité
Température d'utilisation
Température de stockage
Indice de protection
2 1 0 1 2 4
493 31
15 mA typique à 12 V DC
de 10 secondes à 30 minutes
~
8 m
1
493 32
12 V DC typique
de 40
-
à 2500 Lux
0°C / 35°C
-5°C / 35°C
IP20 - IK2
R
