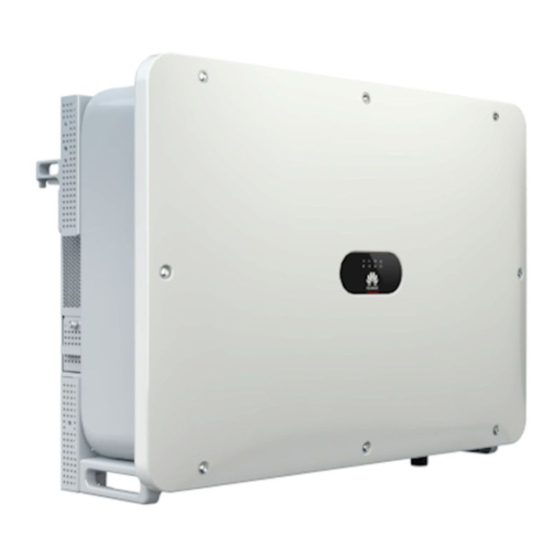

Huawei SUN2000-175KTL-H0 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000-175KTL-H0:
- Benutzerhandbuch (137 Seiten) ,
- Kurzanleitung (24 Seiten) ,
- Benutzerhandbuch (122 Seiten)
Verwandte Anleitungen für Huawei SUN2000-175KTL-H0
Inhaltszusammenfassung für Huawei SUN2000-175KTL-H0
- Seite 1 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Kurzanleitung Ausgabe: 13 Teilenummer: 31500BWE Datum: 15.11.2021 HUAWEI TECHNOLOGIES CO., LTD.
- Seite 2 • Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht haftbar für die Folgen, die durch Verstoß gegen die in diesem Dokument und in dem Benutzerhandbuch aufgeführten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung verursacht werden.
- Seite 3 (1) DC-Eingangsklemmen (von DC SWITCH 1 gesteuert) (2) DC-Schalter 1 (DC SWITCH 1) (3) DC-Eingangsklemmen (von DC SWITCH 2 gesteuert) (4) DC-Schalter 2 (DC SWITCH 2) (5) DC-Eingangsklemmen (von DC SWITCH 3 gesteuert) (6) DC-Schalter 3 (DC SWITCH 3) (7) Belüftungsventil (8) USB-Port (USB) (9) Kommunikationsport (COM) (10) Loch für das AC-...
-
Seite 4: Installationsanforderungen
SUN2000 Abmessungen Abmessungen der Montagehalterung Installationsanforderungen Montagewinkel... -
Seite 5: Installieren Des Sun2000
Montageabstände Der Abstand an der Unterseite muss den Anforderungen an den Biegeradius des AC- Ausgangsstromkabels entsprechen. Installieren des SUN2000 • M12x40-Schraubmontagen werden zusammen mit dem SUN2000 geliefert. Wenn die Länge der Schraubmontagen nicht den Montageanforderungen entspricht, bereiten Sie selbst M12-Schrauben vor und verwenden Sie sie zusammen mit den mitgelieferten M12-Muttern. - Seite 6 2. Entpacken Sie den Wechselrichter und verschieben Sie ihn an die angegebene Position. Die Griffe werden in einer passenden Tasche verpackt und nicht mit dem SUN2000 geliefert. 3. Stellen Sie die Einbaulagen der Griffe ein, und installieren Sie den SUN2000 auf der Montagehalterung.
-
Seite 7: Installieren Der Kabel
Installieren der Kabel Montagevorbereitungen Wenn Außenkabel mit Kupferadern verwendet werden, wählen Sie Kupferverkabelungsklemmen. Informationen zu Anforderungen an die Kabel und Klemmen für andere Materialien finden Sie im Benutzerhandbuch. Item Spezifikationen Beschreibung PE-Kabel Einadriges Wenn Sie den • Leiterquerschnittsfläche ≥ Außenkupferkabel Erdungspunkt am (S ist die Gehäuse wählen um... - Seite 8 Item Spezifikationen Beschreibung RS485- Abgeschirmtes • Leiterquerschnitts- Wenn drei Kommunikations verdrilltes fläche: 0,25 bis 1 Kommunikationskabel -kabel Außenkabel an den • Kabelaußendurch- Signalkabelanschluss messer: 4 bis 11 mm angeschlossen sind, sollte der Außendurchmesser der Kabel zwischen 4 und 8 mm sein. (Optional) Dreiadriges Leiterquerschnitts-...
-
Seite 9: Anschließen Des Pe-Kabels
Anschließen des PE-Kabels • Es wird empfohlen, das PE-Kabel an einen möglichst nahe gelegenen PE- Punkt anzuschließen. Verbinden Sie die PE-Punkte aller SUN2000-Einheiten im selben PV-Array, um die Potenzialausgleichsverbindungen zu PE-Kabeln sicherzustellen. • Es wird empfohlen, das PE-Kabel nach dem Anschließen mit Silikagel zu bestreichen oder einen Silika-Anstrich zu verwenden, um die Korrosionsbeständigkeit der... - Seite 10 3. Entfernen Sie die im Wartungsfach befindlichen Crimpmodule und bewahren Sie diese für den späteren Gebrauch gut auf. Bei einigen Modellen ist im Wartungsfach ein Dreiloch-Gummistopfen eingearbeitet. Bewahren Sie den Gummistopfen nach dem Entfernen für den späteren Gebrauch gut auf. Crimpmodul (Optional) Ersetzen des Crimpmoduls Wenn das AC-Ausgangsstromkabel einadrig ist, ersetzen Sie das Crimpmodul.
-
Seite 11: Entfernen Des Gummirings Aus Dem Crimpmodul
Entfernen des Gummirings aus dem Crimpmodul Schneiden Sie mit einer Schere die Verbindungen der Gummiringe ab, um sie zu entfernen. Alle Gummiringe werden auf die gleiche Weise entfernt. (Optional) Installieren des Solartracker-Stromkabels 1. Zwischen dem SUN2000 und dem Tracker-Controller muss zum Schutz ein Lasttrennschalter mit Sicherung oder ein Sicherungslasttrennschalter mit einer Spannung von mindestens 800 V, einer Stromstärke von 16 A und der Schutzart gM installiert werden. -
Seite 12: Anschließen Der Ac-Ausgangsstromkabel
Anschließen der AC-Ausgangsstromkabel • Entfernen Sie die entsprechenden Gummiringe streng nach dem Kabeldurchmesser, und stellen Sie sicher, dass das Crimpmodul nicht beschädigt ist. Andernfalls wird das Schutzniveau des Solarwechselrichters beeinflusst. • Stellen Sie sicher, dass die AC-Terminierungen feste und solide elektrische Verbindungen bieten. Andernfalls kann es zu einer Fehlfunktion des SUN2000 sowie zu Beschädigungen seines Klemmenblocks kommen und es können sogar thermische Ereignisse in Gang gesetzt werden. - Seite 13 Einadriges Kabel Das 32–36 mm lange Kabel wird nur von (fünf Ringe) einigen Modellen unterstützt. Schauen (vier Ringe) Sie auf dem entsprechenden Etikett nach, (drei Ringe) um die unterstützte Länge zu ermitteln. (zwei Ringe) (ein Ring) Biegeradius Mehradriges Kabel Einadriges Kabel Ungepanzert Gepanzert Ungepanzert Gepanzert R ≥...
-
Seite 14: Schließen Der Wartungsfachtür
Anschließen der DC-Eingangskabel Verkabelungsbeschreibung von Y-Zweig-Steckern • Y-Zweig-Stecker können, basierend auf den folgenden empfohlenen Modellen, bei Huawei oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y-Zweig- Steckers 15 A beträgt, wird das Modell 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen. - Seite 15 Anzahl von Empfohlene anzuschließende Anzahl von Empfohlene anzuschließende Y-Zweig- MPPT Y-Zweig- MPPT Steckersets Steckersets MPPT1 MPPT1 und MPPT4 MPPT1, MPPT3 und MPPT4 MPPT1, MPPT3, MPPT4, und MPPT6 MPPT1, MPPT2, MPPT3, MPPT4, MPPT1, MPPT2, MPPT3, MPPT4, und MPPT5 MPPT5, und MPPT6 MPPT1, MPPT2, MPPT3, MPPT4, MPPT1, MPPT2, MPPT3, MPPT4, MPPT5, MPPT6, und MPPT7...
- Seite 16 Verbindungsstecker Alle Modelle enthaltenen DC-Klemmen, um Teil B mit dem mit den PV-Strings SUN2000s zu verbinden. (empfohlen) Von Huawei Teil A kann direkt mit dem SUN2000 verbunden empfohlene werden. Teil B wird nicht benötigt. Modelle Verbinden Sie die Y- Um sicher zu gehen, dass die Klemmen von Teil A zu...
- Seite 17 Auswählen von DC-Eingangsklemmen Das SUN2000 verfügt über drei DC-Schalter (DC-SCHALTER 1, DC-SCHALTER 2 und DC- SCHALTER 3). DC-SCHALTER 1 steuert die Routen 1 bis 6 von den DC-Eingangsklemmen, DC- SCHALTER 2 die Routen 7 bis 12 und DC-SCHALTER 3 die Routen 13 bis 18. Wählen Sie die DC-Eingangsklemmen gemäß...
-
Seite 18: Installieren Des Rs485-Kommunikationskabels
Anschließen der DC-Eingangsstromkabel Positiver Metallkontakt Positiver Stecker PV-CZM-41100 (STAUBLI) Negativer Klick Negativer Metallkontakt Stecker Das Kabel darf sich nach dem Crimpen nicht entfernen lassen. Verwenden Sie Stellen Sie einen Multimeter sicher, dass die zum Messen der Klick Sicherungs- DC-Spannung. mutter fest befestigt wird. - Seite 19 Port Benennung Benennung Beschreibung RS485-1 RS485A IN, RS485- RS485A OUT, RS485- Dient zum Kaskadieren Differenzialsignal + Differenzialsignal + von Wechselrichtern oder zum Verbinden mit RS485B-, RS485- RS485B-, RS485- Geräten wie dem Differenzialsignal – Differenzialsignal – SmartLogger. PE, Schirmungsmasse Schirmungsmasse RS485-2 RS485A-, RS485- RS485B-, RS485- Dient zum Anschluss an...
-
Seite 20: Ü Berprüfen Der Montage
Verbinden der Kommunikationskabel (4 - 8 mm Zweiloch-Gummistopfen) Wenn drei Kommunikationskabel angeschlossen werden sollen, verwenden Sie den Dreiloch- Gummistopfen, der im Wartungsfach eingesteckt ist. Ü berprüfen der Montage 1. Das SUN2000 ist richtig und fest installiert. 2. Die DC-Schalter und der nachgeschaltete AC-Schalter sind auf „OFF“ gestellt. 3. -
Seite 21: Einschalten Des Systems
Einschalten des Systems Wenn LED2 konstant grün leuchtet (was bedeutet, dass der Wechselrichter netzgekoppelt ist), schalten Sie keinen DC-Schalter ein. Andernfalls kann der Wechselrichter beschädigt werden, weil der Isolationswiderstand nicht erkannt wird. • Verwenden Sie vor dem Anschalten des AC-Schalters zwischen dem SUN2000 und dem Stromnetz ein Multimeter, um zu überprüfen, ob die AC-Spannung im angegebenen Bereich liegt. - Seite 22 Alarmen, die Konfiguration von Parametern und die Durchführung von Routinewartungen. Die App heißt SUN2000. Scannen Sie den 2. Rufen Sie Huawei App Store (https://appstore.huawei.com) auf, suchen Sie QR-Code, um die nach SUN2000 und laden Sie das Installationspaket der App herunter. Sie App (Android) können auch das Installationspaket durch Scannen des QR-Codes...
- Seite 23 WLAN-/Bluetooth-Verbindung Verbindung per USB-Datenkabel Android Android Verbindungsmodus Benutzer Anmeldeseite Schnelleinstellungen auswählen auswählen Funktionsmenü • Die Screenshots in diesem Dokument entsprechen der App-Version 3.2.00.013 (diese App ist nur derzeit nur auf Android-Smartphones verfügbar). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des WLAN-Modul-SN WLAN-Hotspots Adapter- , und das...
-
Seite 24: Mapping-Tabelle Für Gridcode
Mapping-Tabelle für Gridcode SUN2000- SUN2000- SUN2000- Gridcode Beschreibung 175KTL-H0 185KTL-INH0 185KTL-H1 CHINA_MV800 China Mittelspannungsnetz Unterstützt - G59-England-MV800 G59 Mittelspannungsnetz Unterstützt Australien AS4777-MV800 Unterstützt Mittelspannungsnetz INDIA-MV800 Indien Mittelspannungsnetz Unterstützt Mittelspannungsnetz IEC61727-MV800 Unterstützt Unterstützt IEC61727 (50 Hz) Deutschland BDEW-MV800 Unterstützt Mittelspannungsnetz ABNT NBR 16149- Brasilien Unterstützt MV800... - Seite 25 SUN2000- SUN2000- SUN2000- Gridcode Beschreibung 175KTL-H0 185KTL-INH0 185KTL-H1 DUBAI-MV800 Dubai Mittelspannungsnetz - Unterstützt Saudi-Arabien SAUDI-MV800 Unterstützt Mittelspannungsnetz EN50438_IE-MV800 Irland Mittelspannungsnetz - Unterstützt CLC/TS50549_IE- Irland Mittelspannungsnetz Unterstützt MV800 (CLC/TS50549) Northern Ireland- Nordirland Unterstützt MV800 Mittelspannungsnetz Italien Mittelspannungsnetz CEI0-21-MV800 Unterstützt (CEI0-21) IEC 61727-MV800- Allgemeines Unterstützt Unterstützt...
- Seite 26 SUN2000- SUN2000- SUN2000- Gridcode Beschreibung 175KTL-H0 185KTL-INH0 185KTL-H1 Tunesien TUNISIA-MV800 Unterstützt Mittelspannungsnetz AUSTRALIA-NER- Australien NER-Standard- Unterstützt MV800 Mittelspannungsnetz VDE4120-Standard VDE-AR-N4120_HV800 Unterstützt Mittelspannungsnetz Nicaragua Nicaragua-MV800 Unterstützt Mittelspannungsnetz Custom-MV800-50Hz Reserviert Unterstützt Spanien RD1699/661-MV800 Unterstützt Mittelspannungsnetz Spanien PO12.3-MV800 Unterstützt Mittelspannungsnetz Vietnam Vietnam-MV800 Unterstützt Mittelspannungsnetz Chile PMGD- CHILE-PMGD-MV800...
