Anschließen der Spannungsversorgung
Hinweis: POS-Line Monitore benötigen je nach Ausstattung und Version unterschiedliche Betriebsspannungen. Bitte beach-
ten Sie die Informationen zur korrekten Betriebsspannung auf dem Typenschild, bevor Sie den Monitor an eine Spannungs-
versorgung anschließen.
Hinweis: POS-Line V2 Monitore können mit einem passenden Netzteil aus unserem Zubehörhandel geliefert werden. Bitte
beachten Sie die Hinweise im Abschnitt „Anschließen der Spannungsversorgung an eine vorhanden Spannungsquelle".
POS-Line Monitore haben je nach Ausstattung oder Bestelloption unterschiedliche Betriebsspannungen. Die unterschiedlichen Konfi-
gurationen entnehmen Sie der nachfolgenden Tabelle:
Monitorserie
POS-Line Video PME (für Standard Videosignale
VGA, HDMI, DP)
POS-Line IQ Atom/ Core-i
POS-Line VideoPoster
POS-Line IoT
Monitorserie
Netzteil für POS-Line Serie
PME, VideoPoster, IoT, IQ Atom
und IQ Core-i
Zum Anschluss der Betriebsspannung hat der Monitor eine grüne Gerätebuchse:
Gerätebuchse: Phönix Contact DFK-MSTB-2,5 / 3-GF
Stecker: Phönix Contact MSTB 2,5 / 3-STF

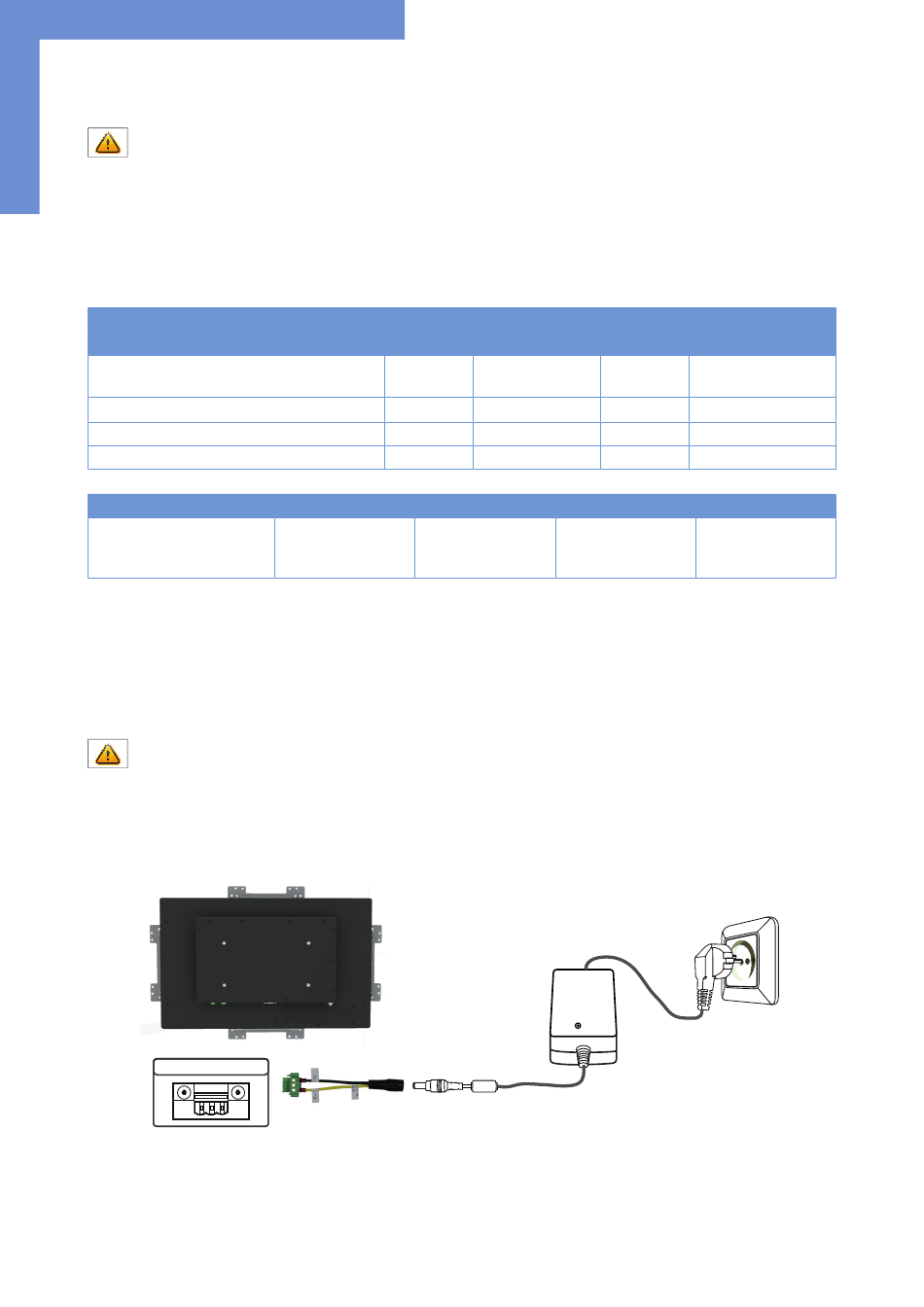

Anschließen der Spannungsversorgung mit optionalem Netzteil
Hinweis: Verbinden Sie alle Datenkabel zu den jeweiligen externen Geräten, bevor Sie die Spannungsversorgung an den
Monitor anschließen.
Bei allen Monitoren ist ein Adapterkabel zum Anschluß des optionalen Netzteils an den Monitor im Lieferumfang enthalten.
Spannungsversorgung
12
Eingangsspannung
100-240 V AC
12V nc GND
Betriebsspannung
min. typ.
11.7 V DC 12 V DC
11.4 V DC 12 V - 24 V DC
11.4 V DC 12 V DC
11.4 V DC 12 V DC
Ausgangsspannung Ausgangsstrom
12V DC 5 A
Netzeil im Lieferumfang
max.
12.3 V DC nein
27.3 V DC nein
12.6 V DC nein
12.6 V DC nein
Leistung
60 Watt
