• Stecken Sie das Adapterkabel in den Monitor.
• Verbinden Sie das Adapterkabel mit der 12V Leitung des Tischnetzteils.
• Verbinden Sie das Stromkabel mit dem Tischnetzteil.
• Stecken Sie das Stromkabel in eine geeignete Steckdose.
• Trennvorrichtung: Das AC Tischnetzteil kann über den Phoenix Stecker (DC), am POS-Line V2 Monitor oder über den Schuko Stecker
des AC Netzteils getrennt werden.

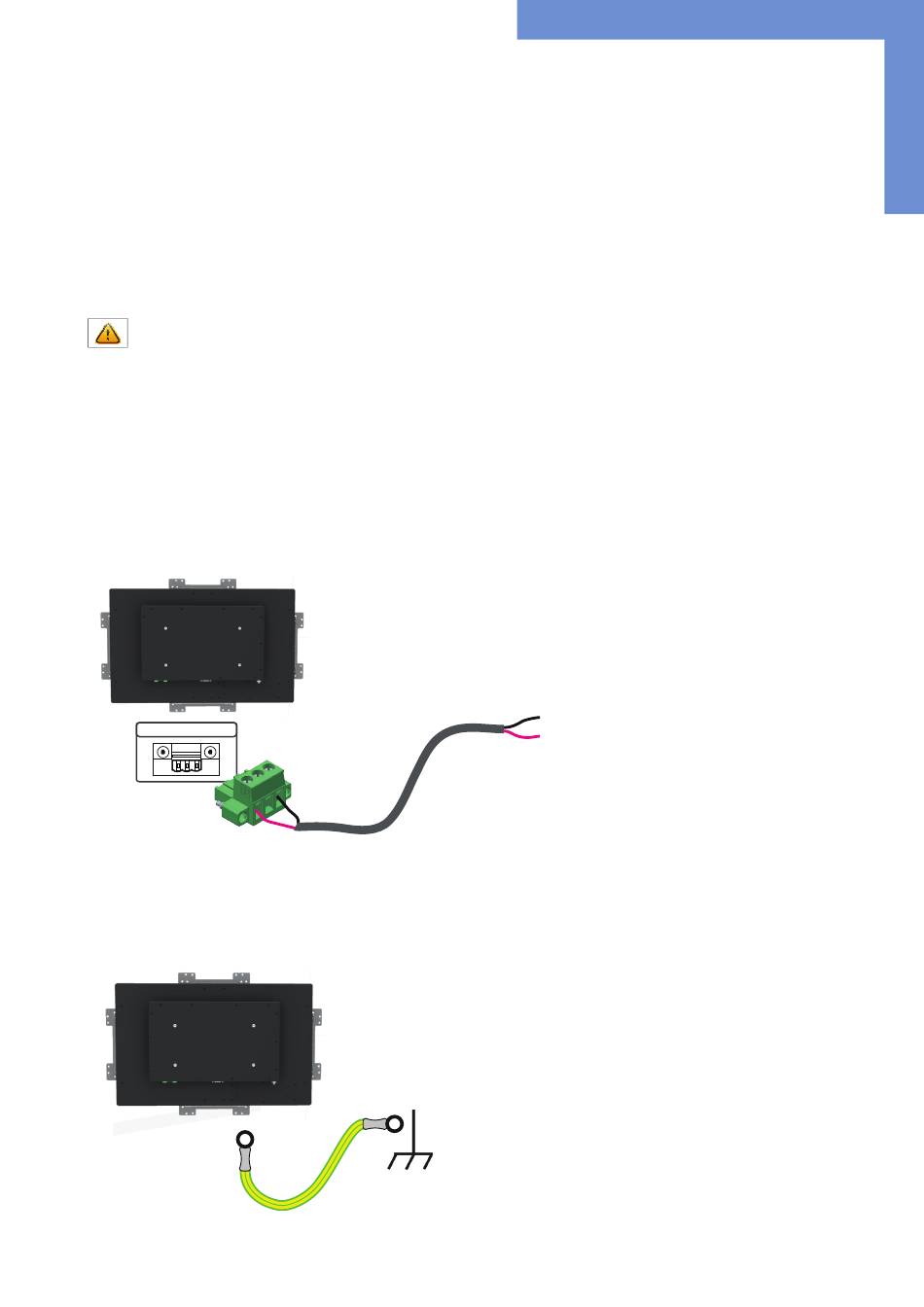

Anschließen der Spannungsversorgung an eine vorhandene Spannungsquelle
Vorsicht: POS-Line V2 Monitore mit einer Eingangsspannung von 12V bzw. 24V, dürfen nur mit einer Stromquelle begrenzter
Leistung (siehe Norm EN 60950-1, Kapitel 2.5, Tabelle 2B „Stromquelle begrenzter Leitung" mit max. 12V/8A/ bzw. 24V/4A
100VA) betrieben werden.
• Vergewissern Sie sich, dass Ihre Spannungsquelle über eine ausreichende Leistung verfügt. Die maximale Leistungsaufnahme des
Monitors entnehmen Sie bitte dem Typenschild oder dem Datenblatt.
• Lösen Sie das Adapterkabel ggf. vom Gerät und vom Netzteil
• Lösen Sie den grünen Phönixstecker vom Adapterkabel.
• Schließen Sie die Spannungsversorgung unter Beachtung der richtigen Polung an den Phönix-Stecker an.
• Verbinden Sie den Phönix-Stecker mit dem Gerät.
• Trennvorrichtung: Das DC Versorgungsnetz kann über den Phoenix Stecker, am POS-Line V2 Monitor, getrennt werden.
Spannungsversorgung
12V nc GND
Erdung des Gehäuses
Das Gehäuse des Monitors ist mit einer Funktionserdung ausgestattet. Diese kann optional an die Erdung der Anlage angeschlossen
werden. Verwenden Sie dazu den Anschluss auf der Monitorunterseite sowie ein Erdungskabel mit ausreichendem Querschnitt (z.B.
0,75 mm²).
GND
+12V
Inbetriebnahme
