Anschließen der Spannungsversorgung
Hinweis: POS-Line High Bright Monitore können mit einem Netzteil geliefert werden, das Netzteil ist eine Option. Bitte
beachten Sie die Hinweise im Kaptiel "Anschluss an eine externe Stromversorgung".
In Abhängigkeit von den eingesetzten Controllern und gewählten Optionen beim Kauf, benötigen POS-Line High Bright Monitore un-
terschiedliche Stromversorgung:
Monitor Version
POS-Line High Bright Monitor 21.5
Display
Netzteil für POS-Line
PME High Bright 21.5
Die Stromversorgung des Displays erfolgt über die grüne Buchse auf der Rückseite des Monitors.
Buchse: Phoenix Contact DFK-MSTB-2,5 / 3-GF
Stecker: Phoenix Contact MSTB 2,5 / 3-STF

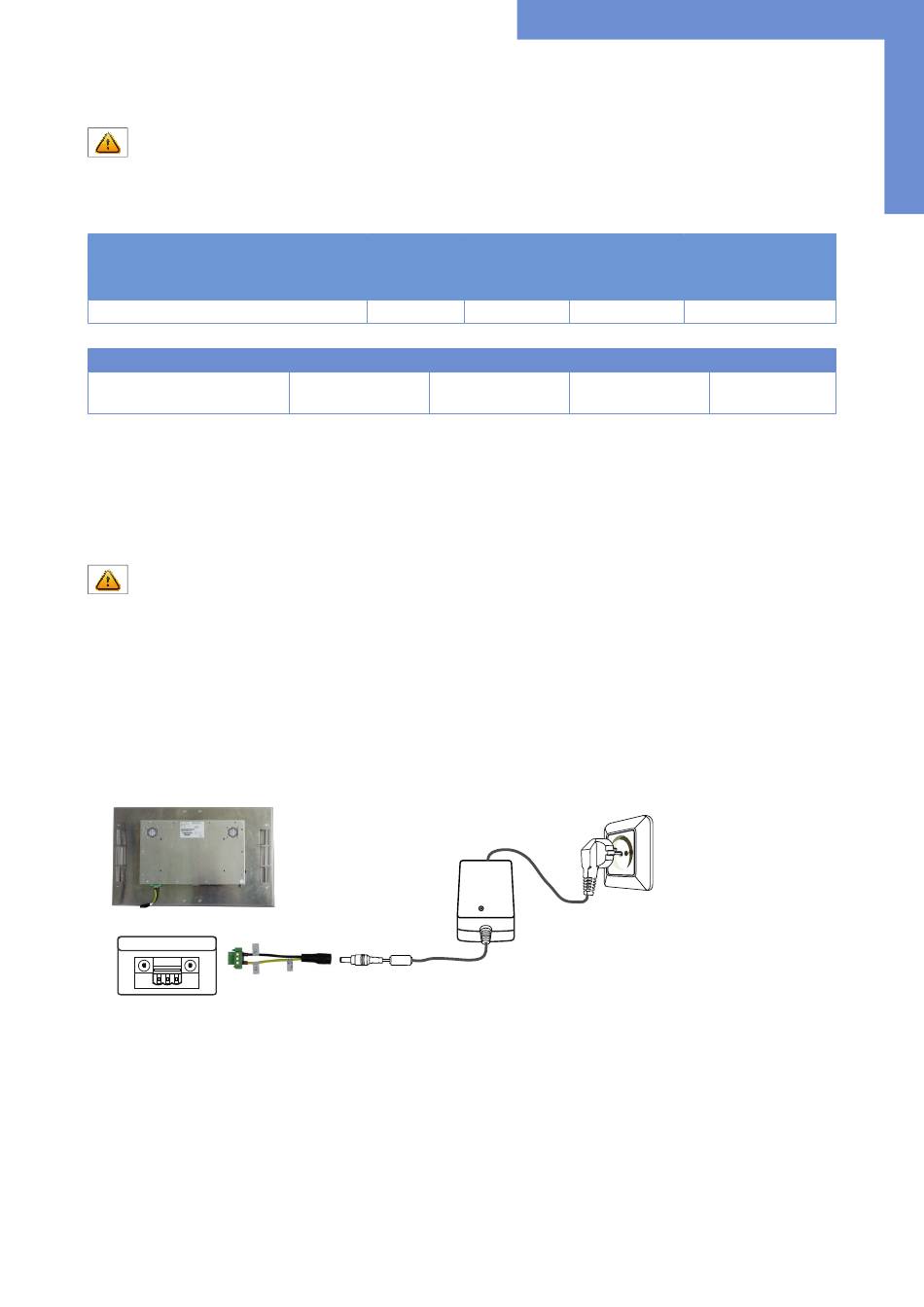

Anschluss an eine externe Stromversorgung
Hinweis: Schließen Sie die Datenkabel an externe Geräte an, bevor Sie das Display an die Stromversorgung anschließen .
Ein Adapterkabel zum Anschluss des optionalen Netzteils ist bei allen Monitoren Bestandteild er Standardlieferung.
• Schließen Sie das Adapterkabel an das Display an.
• Schließen Sie das Adapterkabel an den 24-V-Anschluss des Netzteils an.
• Schließen Sie das Netzkabel an die Stromversorgung an.
• Schließen Sie das Netzkabel an die Steckdose an.
• Gerät trennen: Die Netzstromversorgung kann über den Phönix-Anschluss (DC), über den Monitor oder den Stecker des Netzteils
getrennt werden.
Power supply
12V nc GND
Betriebsspannung
min.
21.6 V DC
Eingangsspannung Ausgangsspannung
100-240 V AC 24V DC
typ. max.
24 V DC 26.4 V DC
Ausgangsstrom
3 A
Inbetriebnahme 21.5"
Netzteil im
Standardlieferumfang
Nein
Leistung
60 Watt
