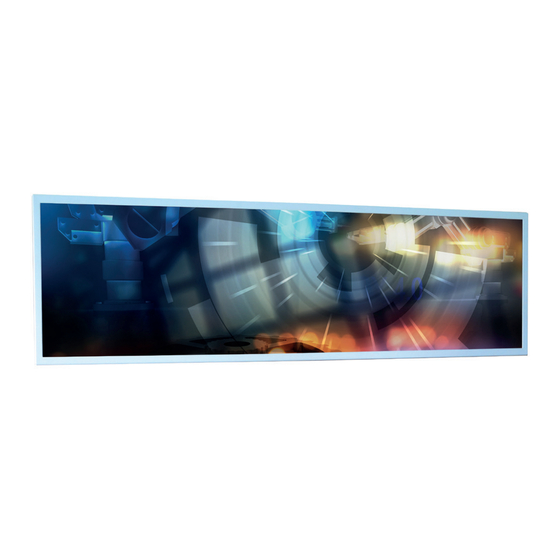

DISTEC XTRA-Line Bartype 37 Bedienungsanleitung
93,98 cm
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für DISTEC XTRA-Line Bartype 37
Inhaltszusammenfassung für DISTEC XTRA-Line Bartype 37
- Seite 1 BEDIENUNGSANLEITUNG XTRA-Line Bartype 37 XTRA-Line Bartype Monitore 93,98 cm (37“)
- Seite 2 Das Dokument oder Ausschnitte aus dem Dokument dürfen ohne vorherige Genehmigung durch Distec GmbH nicht vervielfältigt werden. Distec haftet nicht für in diesem Dokument enthaltene Fehler und sonstige Neben- oder Folgeschäden, die aus der Lieferung, dem Einsatz oder der Verwendung dieses Materials resultieren.
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ....................5 Allgemeine Sicherheitsbestimmungen ............6 Inbetriebnahme XTRA-Line 37 ..............9 Ambient Light Sensor ................14 XTRA-Line Bartype 37 Video PME ............15 XTRA-Line Bartype 37 IoT ................ 23 Wartung ....................26 Gewährleistung / Service ................. 26 10. Entsorgung (EU) ..................28... -
Seite 4: Allgemeine Produktinformationen
Hinweis: Diese Bedienungsanleitung wird gegebenenfalls durch weitere Dokumente ergänzt, in denen die Bedienung der verschiede- nen Controller detailliert beschrieben wird. Bitte beachten Sie die Hinweise hierzu. Dieses Dokument sowie alle weiteren referenzierten Dokumente finden Sie auf www.distec.de/service/downloads/monitore-down- loads/. XTRA-Line Bartype Gerätevarianten: XTRA-Line 37 Bartype High Bright Video PME: Gerät mit integrierter Wandlerkarte, 1 x RGB, 1 x HDMI, 1 x Display Port. -
Seite 5: Lieferumfang
Lieferumfang Lieferumfang Bitte überprüfen Sie beim Auspacken des Gerätes, ob das folgende Standardzubehör im Lieferumfang enthalten ist. Hinweis: Die tatsächlich gelieferten Zubehörteile können in Form und Farbe von den Abbildungen abweichen. Produktinformation DP-Kabel** Netzkabel* Fernbedienung ALS-Sensor*** Kabel für ALS*** Das Kabel kann länderspezifisch abweichen Nur bei Geräten mit Video PME *** Nur bei Geräten mit High Brightness Panel (2500 cd) -
Seite 6: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitsbestimmungen Sicherheitstechnische Hinweise Sie erhalten nachfolgend Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Bei Gerätefehlern ziehen Sie sofort den Netzstecker. Verständigen Sie den zuständigen Kundendienst. Ein Gerätefehler liegt vor, wenn z.B. -
Seite 7: Weitere Sicherheitshinweise Für Den Umgang Mit Bildschirmgeräten
Allgemeine Sicherheitsbestimmungen Weitere Sicherheitshinweise für den Umgang mit Bildschirmgeräten • Falls Sie das Gerät längere Zeit nicht benutzen, ziehen Sie das Netzkabel aus der Steck- dose. • Ziehen Sie den Netzstecker nur im Notfall bei eingeschaltetem Gerät aus der Steckdose. •... - Seite 8 Allgemeine Sicherheitsbestimmungen • Achten Sie auf ausreichende Gerätebelüftung. • Achten Sie auf einen minimalen Geräteabstand von mindestens 10 mm zur Wand, bei Geräten mit integriertem PC von mindestens 40 mm. • Achten Sie auf die Einhaltung der Betriebstemperatur. • Stellen Sie das Gerät nicht an Orten auf, an denen es Umwelteinflüssen wie Regen oder direkter Sonneneinstrahlung ausgesetzt ist.
-
Seite 9: Inbetriebnahme Xtra-Line 37
Inbetriebnahme XTRA-Line 37 Inbetriebnahme XTRA-Line 37 Lage der Anschluss- und Bedienelemente Alle Anschluss- und Bedienelemente befinden sich unten auf der Rückseite des Monitors. Position der Anschlüsse für Netzkabel rechts Position der Anschlüsse des Ambient Light Sensors (ALS, nur bei 2500 cd) und Signalkabel links Position des OSD Menüs unten mittig Montage mit VESA kompatiblen Monitorhalterungen VESA- mounting points... -
Seite 10: Die Montage
Die Wandhalterung ist für die Traglast des Monitors inclusive der angebotenen Optionen ausgelegt. Zusätzliche nicht als Option des XTRA-Line Bartype 37 erhältliche Teile/ Komponenten, dürfen bei Verwendung der Wandhalterung nicht montiert werden. Zur Befestigung an den VESA-Haltewinkeln müssen 4 Metall-Schrauben der Größe M4x25 verwendet werden. -
Seite 11: Erlaubte Kippwinkel Für Montage
Inbetriebnahme XTRA-Line 37 Erlaubte Kippwinkel für Montage Die Monitore dürfen mit einem Kippwinkel von 0˚ bis -30˚montiert werden: Bildschirm 0˚ bis -30˚ Kippwinkel Anschließen der Spannungsversorgung Der XTRA-Line Bartype Monitor benötigt eine Wechselspannung von 100-240 V AC. Im Standard-Lieferumfang ist ein passendes Stromkabel zum Anschließen der Spannungsversorgung enthalten. - Seite 12 Inbetriebnahme XTRA-Line 37 OSD-Steuerung mit Fernbedienung Alternativ zur OSD-Tastatur an der Rückseite des Monitors, kann das OSD-Menü auch mit der standardmäßig mitgelieferten Fernbedienung gesteuert werden.
- Seite 13 Inbetriebnahme XTRA-Line 37 OSD-Steuerung mit Fernbedienung - alternative Ausführung Fernbedienung Alternativ zur OSD-Tastatur an der Rückseite des Monitors, kann das OSD-Menü auch mit der standardmäßig mitgelieferten Fernbedienung gesteuert werden.
-
Seite 14: Ambient Light Sensor
Ambient Light Sensor Ambient Light Sensor Der Lieferumfang umfasst in der Ausführung mit dem High Bright Panel (2500cd) den Umgebungslichtsensor und das ALS-Kabel. Um den Umgebungslichtsensor verwenden zu können, müssen zwei Arbeitsschritte ausgeführt werden. Der erste Schritt besteht darin, das Kabel an den Umgebungslichtsensor anzuschließen. Stellen Sie bei der Installation des ALS-Kabels sicher, dass es richtig herum angeschlossen wird. -
Seite 15: Xtra-Line Bartype 37 Video Pme
XTRA-Line Bartype 37 Video PME XTRA-Line Bartype 37 Video PME XTRA-Line Geräte der Bartype 37 Video PME haben folgende Anschlüsse und Bedienelemente: OSD Tastatur Stromversorgung Ein/Aus Schalter DisplayPort HDMI VGA (RGB) USB (remote OSD) Headphones USB (Touch) Anschließen an einen PC mit VGA Kabel... - Seite 16 XTRA-Line Bartype 37 Video PME Anschließen an einen PC oder ein externes Gerät mit HDMI Kabel HDMI HDMI Anschließen an einen PC mit DisplayPort Kabel DisplayPort DisplayPort Die OSD Tastatur Die OSD-Funktionen des Monitors können Sie über die OSD-Tastatur steuern. Mit dem OSD-Menü können Sie die Signal-Eingangsquel- le auswählen und viele andere Funktionen wie Bildschirmhelligkeit und Kontrast einstellen.
- Seite 17 XTRA-Line Bartype 37 Video PME Die beiden folgenden Tabellen geben Ihnen einen Überblick über die Funktionen: Direkte Funktionsanwahl: Taster Funktion Bemerkung Menü OSD-Menü aufrufen — Lautstärkeregelung aufrufen Helligkeitsregelung aufrufen Exit Signal-Eingang auswählen Power Ein/ Aus Navigation im OSD-Menü: Taster Funktion Bemerkung Untermenü...
- Seite 18 XTRA-Line Bartype 37 Video PME Das OSD-Menü Image Menü Helligkeit: Einstellung der Bildschirmhelligkeit Kontrast: Einstellung des Bildkontrastes Farbton: Einstellung des Farbtones Sättigung: Einstellung der Farbsättigung Bildschärfe: Einstellung der Bildschärfe Farbe: Öffnet das Color Untermenü Color Untermenü Auto: Führt eine automatische Farbanpassung durch...
- Seite 19 XTRA-Line Bartype 37 Video PME Display Menü Auto-adjust: Führt eine automatische Anpassung des RGB Ein- gangssignals durch. Phase: Anpassung des Abtastpunktes des RGB Analog- signals. Für eine sehr gute Bildqualität sollten die eingehenden Pixel am optimalen Punkt abgetastet werden. Takt: Anpassung der Abtastfrequenz an das RGB Signal.
- Seite 20 XTRA-Line Bartype 37 Video PME Lautsprecher Untermenü Speakers: Lautsprecher ein / aus Headphone: Kopfhörer ein / aus System Menü Input source: Untermenü zum Auswählen des Eingangssignals OSD-settings: Untermenü für OSD-Einstellungen Factory reset: Untermenü für Factory Reset EDID settings: Untermenü für EDID Einstellungen...
- Seite 21 XTRA-Line Bartype 37 Video PME OSD Settings Untermenü Timer: Einstellung des Timers. Rotation: Einstellung der Rotation: Position: Einstellung der Position. Transparency: Einstellung der Transparenz. Timer Untermenü Auswahl: Zeit bis zum Ausblenden des OSD-Menüs nach der letzten Eingabe Rotation Untermenü Rotation:...
- Seite 22 XTRA-Line Bartype 37 Video PME Factory Reset Untermenü Reset: Setzt das Gerät auf die Werkseinstellungen zurück. EDID Einstellungen Untermenü Write Protect: EDID Schreibschutz ein/ aus...
-
Seite 23: Xtra-Line Bartype 37 Iot
• Führen Sie leere Batterien dem örtlichen Altbatterien-Rücknahmesystem zu. Beachten Sie hierzu auch die Hinweise im Kapitel „Entsorgung“ Passive Kühlung Monitore der XTRA-Line Bartype 37 IoT Serie sind mit einer passiven Kühlung ausgestattet. Passiv gekühlte Monitore leiten die Wärme des Prozessors an das Gehäuse des Monitors ab. Passiv gekühlte Geräte haben keine bewegten Teile. Spezifikation Bitte informieren Sie sich im aktuellen Datenblatt über die Details zur Spezifikation des IoT Monitors. -
Seite 24: Anschließen Aktiver Lautsprecher
XTRA-Line Bartype 37 IoT Anschließen an einen PC mit Cross-Over Netzwerkkabel Anschließen eines USB Sticks bzw. Tastatur oder Maus Anschließen aktiver Lautsprecher Line-out Line-in Anschließen eines externen Zuspielgerätes mit HDMI Kabel HDMI HDMI... - Seite 25 XTRA-Line Bartype 37 IoT Anschließen eines externen Zuspielgerätes mit HDMI-DVI Kabel HDMI Einschalten und Ausschalten Nach dem Anlegen der Versorgungsspannung startet der IoT Monitor automatisch. Zum Ausschalten muss im Betriebssystem „herun- terfahren“ gewählt werden. Betriebssysteme Der IoT Monitor wird mit dem Betriebssystem Raspbian ausgeliefert, welches mit allen erforderlichen Treibern ausgestattet ist. Dieses Betriebssystem ist die offizielle Version der Community, reduziert auf den internen Speicher des Compute Module.
-
Seite 26: Wartung
Berechnung von Arbeitsaufwand oder Material. Zur Inanspruchnahme von Garantieleistungen muss der Käufer die Distec vor Ablauf der Garantie von einem Produktfehler in Kenntnis setzen und unter strikter Befolgung des RMA-Prozesses das Produkt an das jeweilige Service Center der Distec einsenden. -
Seite 27: Anzeigequalität - Verhinderung Von Bildkonservierung
Die Distec GmbH garantiert mit dieser Garantieerklärung ausschließlich die Freiheit des Produktes von Material- und Fertigungsfehlern. Die Distec GmbH gibt keine andere Garantie oder ähnliche Erklärung ab als die hier angegebene. Andere gesetzliche oder vertragliche Ansprüche gegen den Verkäufer wegen materieller Schäden sind von diesen Garantiebestimmungen nicht berührt. -
Seite 28: Entsorgung (Eu)
Entsorgung (EU) Entsorgung von Altgeräten Wenn das bei der Distec GmbH erworbene Produkt entsorgt werden soll, muss die Richtline „2012/19/EU“ in das jeweilige nationale Recht umgesetzt werden. Entsorgung von Batterien Gültig für alle Länder der Europäischen Union und andere europäische Länder mit separatem Altbatte- rie-Rücknahmesystem:... -
Seite 29: Konformitätserklärung
Konformitätserklärung Erklärung Hiermit erklärt die Distec GmbH, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/30/EU und 2014/35/EU sowie 2011/65/EU befindet. Wird eine CE-Konformitätserklärung benötigt, diese bitte beim Support auf unserer Website anfragen: https://www.distec.de/service/...
