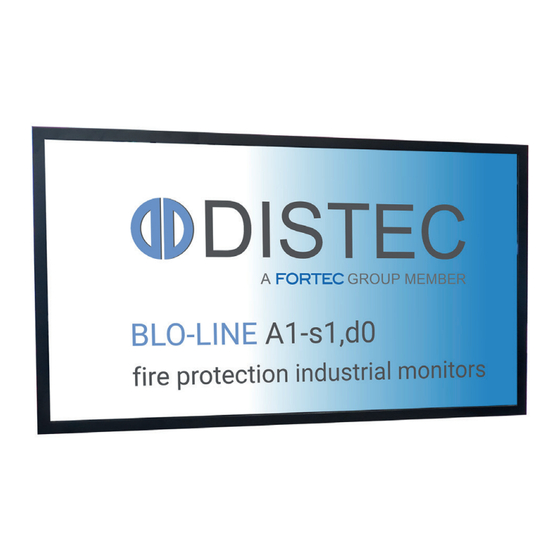

- Seite 1 BEDIENUNGSANLEITUNG BLO-Line Serie BLO-Line Monitore mit einer Größe ab 61.0 cm (24“)
- Seite 2 Das Dokument oder Ausschnitte aus dem Dokument dürfen ohne vorherige Genehmigung durch Distec nicht vervielfältigt werden. Die Distec GmbH haftet nicht für in diesem Dokument enthaltene Fehler und sonstige Neben- oder Folgeschäden, die aus der Lieferung, dem Einsatz oder der Verwen- dung dieses Materials resultieren.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Produktinformationen ............. 4 Lieferumfang ....................4 Allgemeine Sicherheitsbestimmungen ............5 Inbetriebnahme ..................8 Montage Monitor BLO 24“/ 31.5“/ 42“ ........... 10 Montage Monitor BLO 46“/ 54.6“/ 65.4“ ..........13 BLO-Line PME ................... 17 BLO-Line IQ ....................24 BLO-Line VideoPoster ................26 10. -
Seite 4: Allgemeine Produktinformationen
Hinweis: Diese Bedienungsanleitung wird gegebenenfalls durch weitere Dokumente ergänzt, in denen die Bedienung der verschiede- nen Controller detailliert beschrieben wird. Bitte beachten Sie die Hinweise hierzu. Dieses Dokument sowie alle weiteren referenzierten Dokumente finden Sie auf www.distec.de. BLO-Line Gerätevarianten: BLO-Line PME: Gerät mit integrierter Wandlerkarte, 1 x RGB, 1 x HDMI, 1 x Display Port. -
Seite 5: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Allgemeine Sicherheitsbestimmungen Sicherheitstechnische Hinweise Sie erhalten nachfolgend Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Bei Gerätefehlern ziehen Sie sofort den Netzstecker. Verständigen Sie den zuständigen Kundendienst. Ein Gerätefehler liegt vor, wenn z.B. -
Seite 6: Weitere Sicherheitshinweise Für Den Umgang Mit Bildschirmgeräten
Allgemeine Sicherheitsbestimmungen Weitere Sicherheitshinweise für den Umgang mit Bildschirmgeräten • Falls Sie das Gerät längere Zeit nicht benutzen, ziehen Sie das Netzkabel aus der Steck- dose. • Ziehen Sie den Netzstecker nur im Notfall bei eingeschaltetem Gerät aus der Steckdose. •... - Seite 7 Allgemeine Sicherheitsbestimmungen • Achten Sie auf die Einhaltung der Betriebstemperatur. • Stellen Sie das Gerät nicht an Orten auf, an denen es Umwelteinflüssen wie Regen oder direkter Sonneneinstrahlung ausgesetzt ist. • Stellen Sie das Gerät nicht an Orten mit hoher Feuchtigkeit oder mit Staub- und Rauch- belastung auf.
-
Seite 8: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Lage der Anschluss- und Bedienelemente Alle Anschluss- und Bedienelemente befinden sich unten auf der Rückseite des Monitors. Anschlusselemente für Datenkabel, Tasten des OSD-Menüs (Video Serien) Anschluss für Stromkabel und Ein-/Aus-Schalter Die Montage BLO-Line Monitore werden an der mitgelieferten Wandhalterung montiert. Siehe Kapitel: Montage Monitor Die mitgelieferte Wandhalterung muss mit Schrauben, welche an die Wand angepasst und für das Gewicht konzipiert sind, befestigt werden. -
Seite 9: Anschließen Der Spannungsversorgung
Inbetriebnahme Anschließen der Spannungsversorgung Der BLO-Line Monitor benötigt eine Wechselspannung von 100-240 V AC. Im Standard-Lieferumfang ist ein spezielles Brandlast- und Rauchgas optimiertes Stromkabel zum Anschließen der Spannungsversorgung enthalten. Hinweis: Verbinden Sie alle Datenkabel zu den jeweiligen externen Geräten, bevor Sie die Spannungsversorgung an den Monitor anschließen. -
Seite 10: Montage Monitor Blo 24"/ 31.5"/ 42
Montage Monitor BLO 24“/ 31.5“/ 42“ Montage Monitor BLO 24“/ 31.5“/ 42“ Monitor Front- und Rückansicht LANDSCAPE PORTRAIT 1. Sicherungsschrauben herausdrehen Um die Wandhalterung zu montieren, muss diese zuerst vom Monitor gelöst werden. Dazu müssen die richtigen Schrauben entfernt werden - die Sicherungsschrauben. Zur Identifizierung der richtigen Schrauben dient die nachfolgende Auflistung. Landscape Anschraubpunkte Anzahl der Schrauben an... - Seite 11 Montage Monitor BLO 24“/ 31.5“/ 42“ 2. Wandhalterung abklappen/ Wandhalterung nach unten schieben/ Wandhalterung abnehmen Landscape Portrait 5. Wandhalterung montieren Landscape Portrait Der Monitor wird zuerst oben an der Wand- Der Monitor wird zuerst oben an der Wandhalterung halterung eingehängt. eingehängt.
- Seite 12 Montage Monitor BLO 24“/ 31.5“/ 42“ 6. Monitor in die Wandhalterung einhängen und Stütze ausklappen Den Monitor von oben in die Wandhalterung einhängen. Anschließend die Stütze an der Wandhalterung ausklappen und in den Montior einhaken. Jetzt können alle Kabel angeschlossen werden. Nach dem Anschließen der Kabel die Sütze zurück an die Wand klappen und den Monitor vorsichtig an die Wand klappen.
-
Seite 13: Montage Monitor Blo 46"/ 54.6"/ 65.4
Montage Monitor BLO 46“/ 54.6“/ 65.4“ Montage Monitor BLO 46“/ 54.6“/ 65.4“ Monitor Front- und Rückansicht LANDSCAPE PORTRAIT 1. Sicherungsschrauben herausdrehen Um die Wandhalterung zu montieren, muss diese zuerst vom Monitor gelöst werden. Dazu müssen die richtigen Schrauben entfernt werden - die Sicherungsschrauben. Zur Identifizierung der richtigen Schrauben dient die nachfolgende Auflistung. Landscape Anschraubpunkte Anzahl der Schrau-... - Seite 14 Montage Monitor BLO 46“/ 54.6“/ 65.4“ 2. Wandhalterung abklappen/ Wandhalterung nach unten schieben/ Wandhalterung abnehmen Landscape Portrait 5. Wandhalterung montieren Landscape Portrait Beim ersten Einhängen des Monitors wird dieser in den Beim ersten Einhängen des Monitors wird dieser ersten Haken eingehängt. in den ersten Haken eingehängt.
- Seite 15 Montage Monitor BLO 46“/ 54.6“/ 65.4“ 6. Monitor in die Wandhalterung einhängen und Sicherungsseil einhängen Der Karabiner des Stahlseils muss richtig in die dafür vorgesehene Vorrichtung an der Wandhalterung eingehängt werden. Erst dann hängt der Monitor sicher an der Wand. Die benötigten Kabel können anschließend angeschlossen werden. Landscape Portrait Für einen Einsatz, bei dem die Anschlüsse (Steckdose/ LAN-buchse) etc.
- Seite 16 Montage Monitor BLO 46“/ 54.6“/ 65.4“ 7. Im nächsten Schritt wird der Monitor zunächst endgültig in die Wandhalterung eingehängt. Dazu wird der Monitor an die Wand geklappt und etwas nach oben geschoben, während er gleichzeitig an die Wandgedrückt wird. Dabei rutscht der Monitor in die dafür vorgesehenen Haken an der Wandhalterung.
-
Seite 17: Blo-Line Pme
BLO-Line PME BLO-Line PME BLO-Line Geräte der Serie PME haben folgende Anschlüsse und Bedienelemente OSD Tastatur Stromversorgung Ein/Aus Schalter DisplayPort HDMI VGA (RGB) USB (remote OSD) Headphones Achtung: Alle Anschlüsse an externe Geräte müssen hinter der Wand erfolgen. Anschließen des Remote OSD an einen PC mit USB Kabel USB (remote OSD) - Seite 18 BLO-Line PME Remote OSD Steuerung Den Monitor können Sie von einem externen Rechner fernsteuern. Verbinden Sie dazu Monitor und Rechner wie oben beschrieben mit einem USB Kabel. Bitte lesen Sie hierzu die Anleitung für die Remote Steuerung, die Sie auf dem beiliegenden Datenträger im Ordner Remote-OSD finden.
- Seite 19 BLO-Line PME Die rot/grüne LED der OSD Tastatur zeigt den Status des Monitors an: Farbe Bedeutung Bemerkung Grün Signal gefunden grün blinkend Signal suchen Power safe mode LED aus Gerät aus Das OSD-Menü Image Menü Helligkeit: Einstellung der Bildschirmhelligkeit Kontrast: Einstellung des Bildkontrastes Farbton: Einstellung des Farbtones...
- Seite 20 BLO-Line PME Display Menü Auto-adjust: Führt eine automatische Anpassung des RGB Ein- gangssignals durch. Phase: Anpassung des Abtastpunktes des RGB Analog- signals. Für eine sehr gute Bildqualität sollten die eingehenden Pixel am optimalen Punkt abgetastet werden. Takt: Anpassung der Abtastfrequenz an das RGB Signal. Hilft bei der Optimierung der Bildqualität bei Signa- len außerhalb des Standards.
- Seite 21 BLO-Line PME Sound Menü Lautstärke: Einstellung der Lautstärke Mute: Schaltet den Lautsprecher auf stumm Lautsprecher: Auswahl Kopfhörerausgang oder Lautsprecher (bei POS-Line Geräten nicht verfügbar). Lautsprecher Untermenü Speakers: Lautsprecher ein / aus Headphone: Kopfhörer ein / aus System Menü Input source: Untermenü...
- Seite 22 BLO-Line PME Input Untermenü DisplayPort: Auswahl DisplayPort als Eingangssignal. VGA: Auswahl VGA als Eingangssignal. DVI/ HDMI: Auswahl DVI/ HDMI als Eingangssignal. Auto Scan: Automatisches Scannen aller Eingänge ein/ aus OSD Settings Untermenü Timer: Einstellung des Timers. Rotation: Einstellung der Rotation: Position: Einstellung der Position.
- Seite 23 BLO-Line PME Rotation Untermenü Rotation: Drehen des OSD-Menüs Factory Reset Untermenü Reset: Setzt das Gerät auf die Werkseinstellungen zurück. EDID Einstellungen Untermenü Write Protect: EDID Schreibschutz ein/ aus...
-
Seite 24: Blo-Line Iq
BLO-Line IQ BLO-Line IQ Hinweis: Das vollständige Treiberpaket für das Mainboard finden Sie auf der beiliegenden Begleit-DVD! Hinweis: Das Gerät ist mit einer Batterie ausgestattet. Beachten Sie bitte folgende Hinweise: • Trennen Sie das Gerät von der Spannungsversorgung, bevor Sie die Batterie austauschen. •... -
Seite 25: Einschalten Und Ausschalten
BLO-Line IQ Achtung: Alle Anschlüsse an externe Geräte müssen hinter der Wand erfolgen. Anschließen an ein Netzwerk mit einem Patch-Kabel Einschalten und Ausschalten Nach dem Anlegen der Versorgungsspannung startet der PC automatisch. Bei angelegter Spannungsversorgung wird der PC mit dem Tipptaster ein- bzw. -
Seite 26: Blo-Line Videoposter
Hinweis: Detaillierte Informationen zum Mediaplayer, der Playlistenstruktur, der allgemeinen Bedienung und Nutzung sowie zu Softwarekomponenten zur Einrichtung und Programmierung finden Sie unter: www.distec.de/tft-controller/industrielle-mediaplayer Hinweis: Das Gerät ist mit einer Batterie ausgestattet. Beachten Sie bitte folgende Hinweise: • Trennen Sie das Gerät von der Spannungsversorgung, bevor Sie die Batterie austauschen. -
Seite 27: Konfiguration Des Mediaplayers Bei Der Auslieferung (Werkskonfiguration)
BLO-Line VideoPoster Konfiguration des Mediaplayers bei der Auslieferung (Werkskonfiguration) Bei diesem Gerät handelt es sich um ein LAN (Ethernet)-fähiges Gerät. Bitte beachten Sie, dass eine fehlerhafte Netzwerkkonfiguration des Gerätes den sicheren Betrieb des gesamten Netzes beeinträchtigen kann und im schlimmsten Fall zum Ausfall eines Netzwerkes führt. -
Seite 28: Prioritätsgesteuerte Externe Zuspielung
BLO-Line VideoPoster Prioritätsgesteuerte externe Zuspielung An die HDMI Schnittstelle des Mediaplayers kann ein externes Zuspielgerät, z.B. ein BlueRay Player angeschlossen werden. Die Steu- erung der Wiedergabe kann so eingerichtet werden, dass das Abspielen der Playliste gestoppt wird, sobald ein HDMI-Signal erkannt wird. -
Seite 29: Konfiguration
BLO-Line VideoPoster Das Web-Interface gliedert sich in drei Bereiche mit den jeweiligen Seiten: Information System Information: Diese Seite enthält alle Details über das System, wie z. B. den Softwarestand. Bei Anfragen an unseren Support fügen Sie bitte diese Seite Ihrer E-Mail bei, um eine schnelle Bearbeitung zu gewährleisten. View Logs: Der Betrieb der Mediaplayer kann mit Log-Files überwacht werden. -
Seite 30: Blo-Line Iot
BLO-Line IoT BLO-Line IoT Der BLO-Line IoT Monitor ist ausgestattet mit dem Raspberry Pi Compute Modul 3 (CM3). Dessen Spezifikation kann unter folgen- ® dem Link nachgelesen werden: https://www.raspberrypi.org/products/compute-module-3/ Hinweis: Das vollständige Treiberpaket für den IoT Monitor finden sie auf der beiliegenden Begleit-DVD. Das Gerät ist mit einer Batterie ausgestattet. - Seite 31 USB-Anschluss auf der Rückseite des Monitors im Bereich der Anschlussblende verwendet werden, welcher sich unterhalb des OSD-Menüs befindet. Einen Guide für die Integration eines Images finden Sie auf der beiliegenden DVD oder auf unserer Homepage unter: https://www.distec.de/produkte/tft-controller/iot-industrie-40-raspberry/ In der Community von Raspberry Pi (https://www.raspberrypi.org/forums/) können viele Problemlösungen und Hilfestellungen zu ®...
-
Seite 32: Webposter
WebPoster WebPoster Anschlüsse und Bedienelemente WebPoster sind BLO-Line IQ Geräte mit einer speziellen Firmware, daher müssen die Anschlüsse und Bedienelemente im Abschnitt „IQ-BLO“ beachtet werden. Ein Anschließen von Maus und Tastatur wird mit dieser Firmware nicht unterstützt. Allgemeine Funktionsbeschreibung Der Industrial Full HD HTML Player ist eine Komplettlösung zum Anzeigen von Webseiten. Die Webseiten können über ein Webinter- face konfiguriert werden. - Seite 33 WebPoster Information System Information: Diese Seite enthält alle Details über das System, wie z. B. den Softwarestand. Bei Anfragen an unseren Support fügen Sie bitte diese Seite Ihrer E-Mail bei, um eine schnelle Bearbeitung zu gewährleisten. Restart Restart: Restart des Mediaplayers. Anzeige von IP-Adresse und Hostname Beim Booten des HTML-Players wird für ca.
-
Seite 34: Wartung
Berechnung von Arbeitsaufwand oder Material. Zur Inanspruchnahme von Gewährleistungen muss der Käufer die Distec vor Ablauf der Gewährleistung von einem Produktfehler in Kenntnis setzen und unter strikter Befolgung des RMA-Prozesses das Produkt an das jeweilige Service Center der Distec einsenden. Gewährleistungausschlüsse und Einschränkungen Grundsätzlich entfallen sämtliche Gewährleistungsansprüche für Mängel oder Fehler, welche die Distec nicht zu vertreten hat. -
Seite 35: Anzeigequalität - Verhinderung Von Bildkonservierung
Die Distec GmbH garantiert mit dieser Gewährleistungserklärung ausschließlich die Freiheit des Produktes von Material- und Ferti- gungsfehlern. Die Distec gibt keine andere Gewährleistung oder ähnliche Erklärung ab als die hier angegebene. Andere gesetzliche oder vertragliche Ansprüche gegen den Verkäufer wegen materieller Schäden sind von diesen Gewährleistungsbestimmungen nicht berührt. -
Seite 36: Entsorgung (Eu)
Konformitätserklärung Erklärung Hiermit erklärt die Distec GmbH, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/30/EU und 2014/35/EU sowie 2011/65/EU befindet. Die CE-Konformitätserklärung finden Sie in deutscher und englischer Sprache auf der beigefügten Begleit-DVD.
