Inhaltszusammenfassung für RIKA BACK

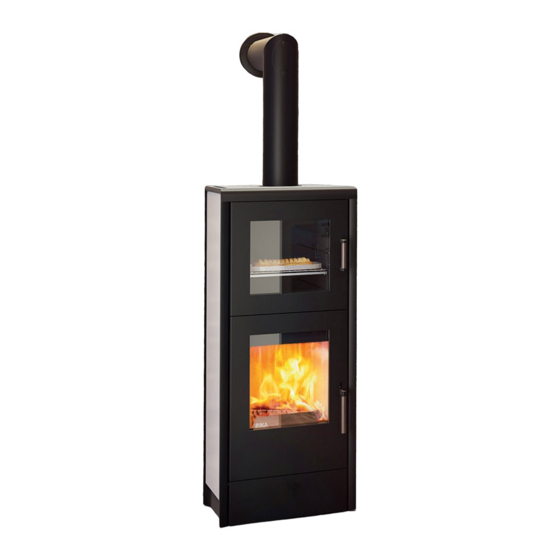

- Seite 1 BACK Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Zufuhr einer externen Verbrennungsluft 11 5. MONTAGE / DEMONTAGE VERKLEIDUNG UND OPTIONEN Montage / Demontage Verkleidung 12 Umrüsten auf Rauchrohranschluss hinten 12 6. MANUELLE BEDIENUNG RIKA-Ökoanzünder 13 Regelung der Luftzufuhr 13 Richtiges Anheizen 14 Nachlegen 14... -
Seite 3: Einführung
7. REINIGUNG UND WARTUNG Grundsätzliche Hinweise 15 Feuerraum reinigen 15 Aschelade entleeren 15 Reinigen lackierter Flächen15 Türglas reinigen 15 Reinigung Backfach 15 Konvektionsluftöffnungen 16 Verbrennungsluft - Ansaugstutzen 16 Reinigen der Rauchgaswege 16 Türdichtung inspizieren 16 Thermometer einstellen 16 8. -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 6: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung B18407 Dekortür Flachdichtung schwarz B18421 Deckel AH kpl. N103693 Flachdichtung weiß Z37425 Rückwand oben AH N100475 Z37182 Backrohr-Türglas Seitenverkleidung Z37178 Dekorglas L00475 Glashalter B18416 Stahl schwarz rechts kpl. N112281 Rändelmutter N108830 Linsenschraube m. -
Seite 7: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Brennstoffmenge Nennlast Teillast Brennstoffmenge 8 kW ~2,2 kg* ~1,1 kg* Backfachtemperatur ~300 °C ~150 °C Brennstoffmenge 6 kW ~1,8 kg* * Praxiswerte, können je nach Holzqualität abweichen Technische Daten Technische Daten 8 kW 6 kW Nennwärmeleistung [kW] Teilwärmeleistung [kW]... -
Seite 8: Wichtige Informationen
Bestimmungen und Gesetze, sowie die örtlich gültigen bzw Reinigen der lackierten Flächen während der Aushärtephase ist Vorschriften und Regeln zu vermeiden Das Aushärten des Lackes ist nach dem Betrieb mit großer Leistung beendet RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden Die Öfen sind nicht spritzwassergeschützt... -
Seite 9: Vor Dem Aufstellen
Kaminöfen der Bauart 1 (BA 1) Vor dem Aufstellen Diese dürfen nur mit geschlossener Feuerraumtür betrieben Bodentragfähigkeit werden Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Für Mehrfachbelegung geeignet (beachten Unterkonstruktion dem Gewicht des Ofens standhält unterschiedlichen Länderbestimmungen) Hinweis Die Feuerraumtür darf nur zur Brennstoffaufnahme geöffnet Veränderungen an der Feuerstätte dürfen nicht vorgenommen... -
Seite 10: Kleine Brennstoffkunde: Scheitholz
3. KLEINE BRENNSTOFFKUNDE: SCHEITHOLZ Geeignete Brennstoffe und Leistungsregelung Brennstoffmengen Die Leistungsregelung Ihres Kaminofens erfolgt händisch oder über die elektronische Steuerung Rikatronic Beachten Sie jedoch bitte Grundsätzlich ist Ihr Kaminofen zur Verfeuerung von trockenem auch, dass die Leistung Ihres Kaminofens vom Schornsteinzug und Scheitholz geeignet Außerdem können Sie Brennstoffe wie der eingelegten Brennstoffmenge abhängig ist Holzbriketts verfeuern... -
Seite 11: Installation Des Ofens
Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden Lt EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment sein Die Stellung auf/zu muss eindeutig erkennbar sein Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Anschluss an den Schornstein (Kamin) Scheitholz- u Kombiöfen oder mit Ø... -
Seite 12: Montage / Demontage Verkleidung Und Optionen
5. MONTAGE / DEMONTAGE VERKLEIDUNG UND OPTIONEN Umrüsten auf Rauchrohranschluss hinten Hinweis Manipulationen am Gerät nur dann vornehmen wenn der Ofen (optional zu bestellen) vollständig abgekühlt ist Entfernen Sie den Deckel und die Rückwand Hinweis Bei allen Umbautätigkeiten sollten Sie besonders auf Ihre Finger bzw alle Verkleidungsteile und Ofenanbauteile achten Wählen Sie weiche Unterlagen, damit Sie Ihre Wohnraumeinrichtung bzw die Ofenverkleidungsteile nicht beschädigen... -
Seite 13: Manuelle Bedienung
Stücke auseinanderbrechen Die benötigte Menge RIKA- Ökoanzünder hängt auch von der Größe und Beschaffenheit Ihres Brennholzes und vom Trocknungsgrad ab Im Idealfall reicht eine Rippe zum Anzünden Tipp Die Anzünder können Sie unter der Nummer E15834 bei Ihrem RIKA Ofenfachhändler beziehen Nullstellung Mittelstellung Anheizstellung Die Anheizstellung darf ausschließlich zum Entzünden der Scheite... -
Seite 14: Richtiges Anheizen
2 Schlichten Sie auf die Holzscheite nun noch weitere Spanhölzer kreuzweise auf und platzieren Sie einen RIKA-Ökoanzünder obenauf Zur Not kann anstelle des RIKA-Ökoanzünders auch etwas unbeschichtetes Papier auf dem Spanholz platziert werden 3 Entzünden Sie nun die RIKA-Ökoanzünder (bzw das nicht beschichtete Papier) und schließen Sie die Feuerraumtür... -
Seite 15: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Aschelade entleeren Entleeren Sie die Aschelade regelmäßig Sie können die Aschelade Hinweis bei geöffneter Feuerraumtür einfach nach vorne herausziehen Achten darauf, dass Reinigungstätigkeiten (Staubsaugen) rund um den Ofen während des Heizbetriebes nicht in die Verbrennungsluftleitung hineinsaugen Sie könnten dabei Glutteile heraussaugen –... -
Seite 16: Konvektionsluftöffnungen
Konvektionsluftöffnungen Türdichtung inspizieren Saugen Konvektionsluftöffnungen regelmäßig (1x jährlich) Staubablagerungen frei Der Zustand der Dichtungen an Feuerraumtüre und Türglas sollte Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt mind 1x jährlich überprüft werden Dichtung je nach Zustand werden, um zu starke Geruchsbelästigung zu vermeiden reparieren oder ersetzen Verbrennungsluft - Ansaugstutzen Hinweis... -
Seite 17: Problemfälle - Mögliche Lösungen
8. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 2 Feuer brennt mit schwacher, orangefarbener Flamme, das Fenster Ofen riecht stark und gibt Rauch in den Raum ab verrußt Ursache(n) Ursache(n) Einbrennphase (Inbetriebnahme) Schlechter Kaminzug Ofen ist verstaubt und/oder verschmutzt Feuchtes Holz Mögliche Lösungen Unsachgemäßes Anheizen Einbrennphase abwarten und ausreichend lüften... -
Seite 19: Garantiebedingungen
Importeurs im jeweiligen Land. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Fassung als allein Gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler schriftlich geltend zu machen. - Seite 20 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Tel.: +43 (0)7582/686 - 41, Fax: -43 Satz- und Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2021 | RIKA Innovative Ofentechnik GmbH...
