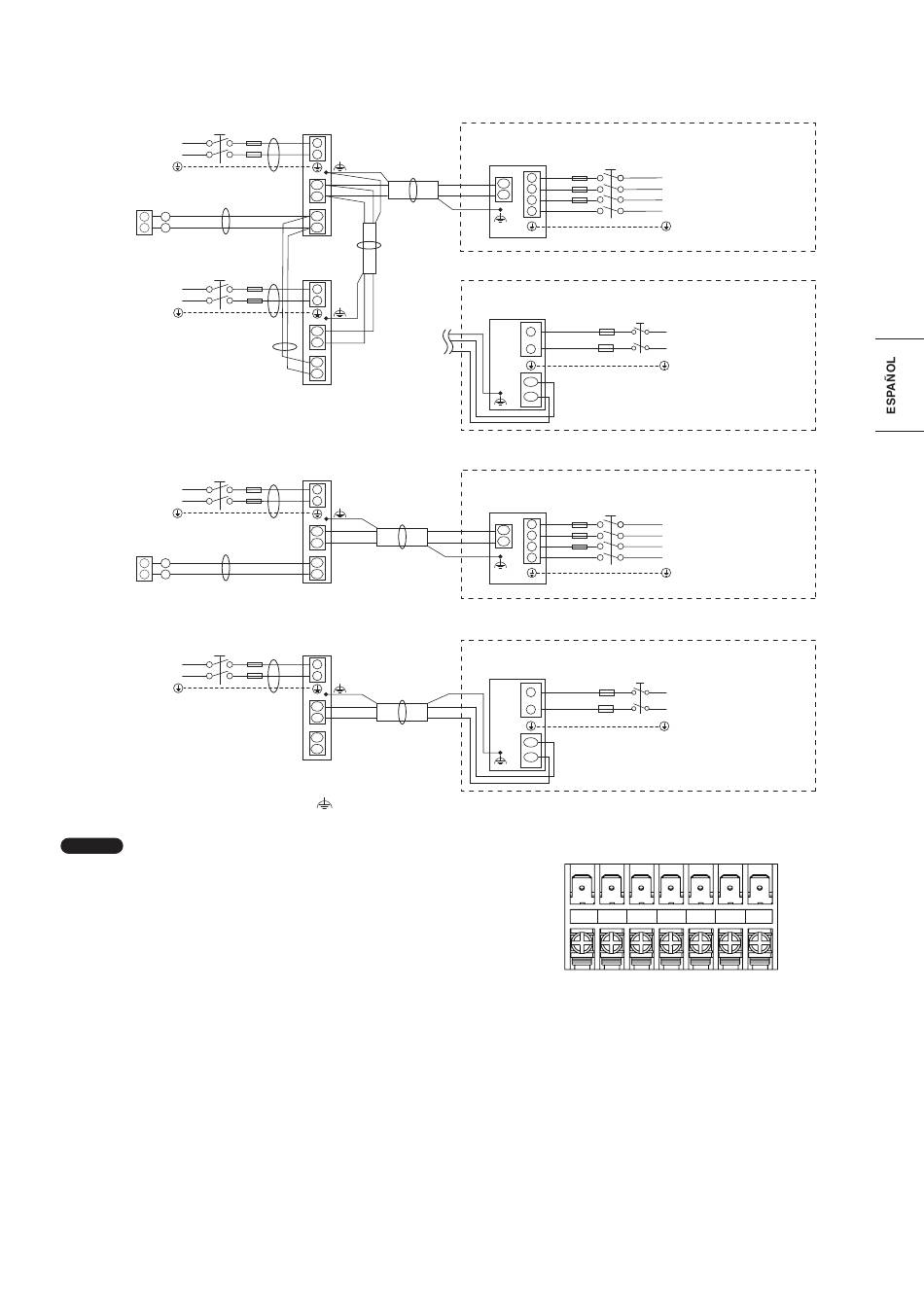

4-3. Diagramas del sistema de cableado

■ Europa
L
Fuente de alimentación
N
220-230-240 V ~ 50 Hz
Tierra
Mando a distancia D
WHT
1 1
BLK
2 2
L
Fuente de alimentación
N
220-230-240 V ~ 50 Hz
Tierra
■ Oceanía
L
Fuente de alimentación
N
230-240 V ~ 50 Hz
Tierra
D
Mando a distancia
WHT
1 1
BLK
2 2
Fuente de alimentación
230-240 V ~ 50 Hz
L
N
Tierra
N O T A
(1) Consulte la sección 4-2. "Longitud de cables y diámetro
de cables recomendados para el sistema de alimentación"
para la explicación de "B", "C", "D" y "E" en los diagramas
anteriores.
(2) El diagrama de conexiones básicas de la unidad interior
muestra las tarjetas de terminales, por lo que las tarjetas
de terminales de su equipo pueden ser distintas de la
ilustrada.
(3) Deberá ajustarse la dirección del circuito de refrigerante
(R.C.) antes de conectar la alimentación.
(4) Con respecto al ajuste de la dirección R.C., consulte las
instrucciones de instalación suministradas con el mando
a distancia (opcional). El ajuste de la dirección automática
se puede ejecutar con el mando a distancia de forma
automática.
Unidad
interior
(n.° 1)
L
N
C
B
U1
U2
R1
R2
C
Unidad
interior
(n.° 2)
L
N
B
U1
E U2
R1
R2
Unidad
interior
L
N
C
B
U1
U2
R1
R2
Unidad
interior
L
N
C
B
U1
U2
R1
R2
( : Conexión a tierra funcional)
*Conexiones del modelo trifásico
Unidad exterior (trifásica)
Unidad INV
L1
L1
L2
U1
L2
L3
U2
L3
N
N
*Conexiones del modelo monofásico
Unidad exterior (monofásica)
Unidad INV
L
N
U1
U2
*Conexiones del modelo trifásico
Unidad exterior (trifásica)
Unidad INV
L1
L1
L2
U1
L2
L3
U2
L3
N
N
*Conexiones del modelo monofásico
Unidad exterior (monofásica)
Unidad INV
L
N
U1
U2
Tarjeta de terminales de 7 contactos
L N
Alimentación Cableado
65
Fuente de alimentación
380-400-415 V 3N ~ 50 Hz
Tierra
L
Fuente de alimentación
220-230-240 V ~ 50 Hz
N
Tierra
Fuente de alimentación
400-415 V 3N ~ 50 Hz
Tierra
L Fuente de alimentación
230-240 V ~ 50 Hz
N
Tierra
U1 U2 R1 R2
Cableado
de control del mando
entre a distancia
unidades
Tipo K2
