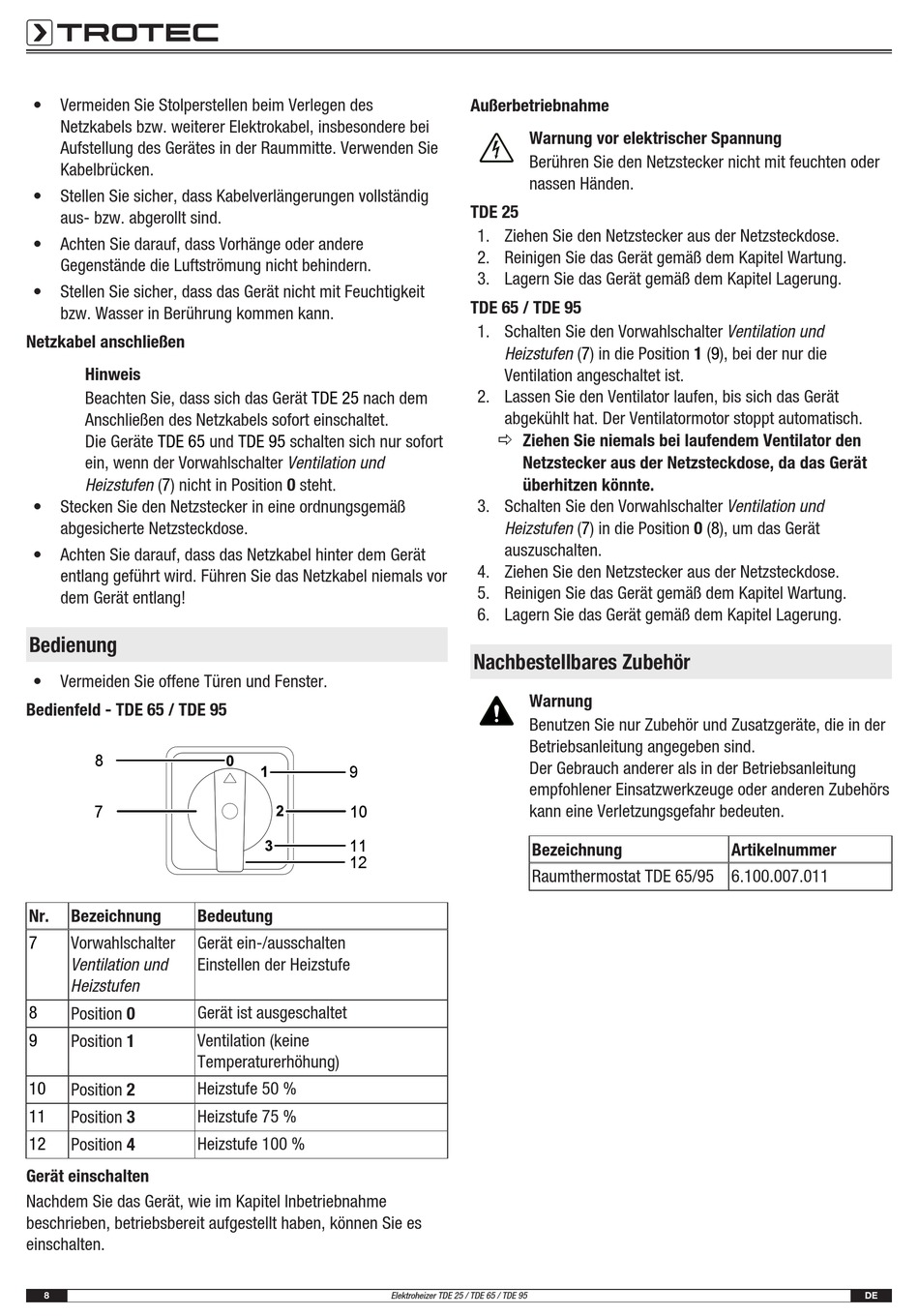

Bedienung; Nachbestellbares Zubehör - Trotec TDE 25 Originalbetriebsanleitung

• Vermeiden Sie Stolperstellen beim Verlegen des
Netzkabels bzw. weiterer Elektrokabel, insbesondere bei
Aufstellung des Gerätes in der Raummitte. Verwenden Sie
Kabelbrücken.
• Stellen Sie sicher, dass Kabelverlängerungen vollständig
aus- bzw. abgerollt sind.
• Achten Sie darauf, dass Vorhänge oder andere
Gegenstände die Luftströmung nicht behindern.
• Stellen Sie sicher, dass das Gerät nicht mit Feuchtigkeit
bzw. Wasser in Berührung kommen kann.
Netzkabel anschließen
Hinweis
Beachten Sie, dass sich das Gerät
Anschließen des Netzkabels sofort einschaltet.
Die Geräte TDE 65
ein, wenn der Vorwahlschalter Ventilation und
Heizstufen (7) nicht in Position 0 steht.
• Stecken Sie den Netzstecker in eine ordnungsgemäß
abgesicherte Netzsteckdose.
• Achten Sie darauf, dass das Netzkabel hinter dem Gerät
entlang geführt wird. Führen Sie das Netzkabel niemals vor
dem Gerät entlang!

Bedienung

• Vermeiden Sie offene Türen und Fenster.
Bedienfeld - TDE 65 / TDE 95
8
7
Nr. Bezeichnung Bedeutung
7 Vorwahlschalter Gerät ein-/ausschalten
Ventilation und Einstellen der Heizstufe
Heizstufen
8 Gerät ist ausgeschaltet
Position 0
9 Ventilation (keine
Position 1
Temperaturerhöhung)
10 Heizstufe 50 %
Position 2
11 Heizstufe 75 %
Position 3
12 Heizstufe 100 %
Position 4
Gerät einschalten
Nachdem Sie das Gerät, wie im Kapitel Inbetriebnahme
beschrieben, betriebsbereit aufgestellt haben, können Sie es
einschalten.
8
TDE 25 nach dem
und TDE 95 schalten sich nur sofort
9
10
11
12
Außerbetriebnahme
Warnung vor elektrischer Spannung
Berühren Sie den Netzstecker nicht mit feuchten oder
nassen Händen.
TDE 25
1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Reinigen Sie das Gerät gemäß dem Kapitel Wartung.
3. Lagern Sie das Gerät gemäß dem Kapitel Lagerung.
TDE 65 / TDE 95
1. Schalten Sie den Vorwahlschalter Ventilation und
Heizstufen (7) in die Position 1 (9), bei der nur die
Ventilation angeschaltet ist.
2. Lassen Sie den Ventilator laufen, bis sich das Gerät
abgekühlt hat. Der Ventilatormotor stoppt automatisch.
ð Ziehen Sie niemals bei laufendem Ventilator den
Netzstecker aus der Netzsteckdose, da das Gerät
überhitzen könnte.
3. Schalten Sie den Vorwahlschalter Ventilation und
Heizstufen (7) in die Position 0 (8), um das Gerät
auszuschalten.
4. Ziehen Sie den Netzstecker aus der Netzsteckdose.
5. Reinigen Sie das Gerät gemäß dem Kapitel Wartung.
6. Lagern Sie das Gerät gemäß dem Kapitel Lagerung.
Nachbestellbares Zubehör
Warnung
Benutzen Sie nur Zubehör und Zusatzgeräte, die in der
Betriebsanleitung angegeben sind.
Der Gebrauch anderer als in der Betriebsanleitung
empfohlener Einsatzwerkzeuge oder anderen Zubehörs
kann eine Verletzungsgefahr bedeuten.
Bezeichnung
Raumthermostat TDE 65/95 6.100.007.011
Elektroheizer TDE 25 / TDE 65 / TDE 95
Artikelnummer
DE
