Trotec TDE 25 Originalbetriebsanleitung Seite 14

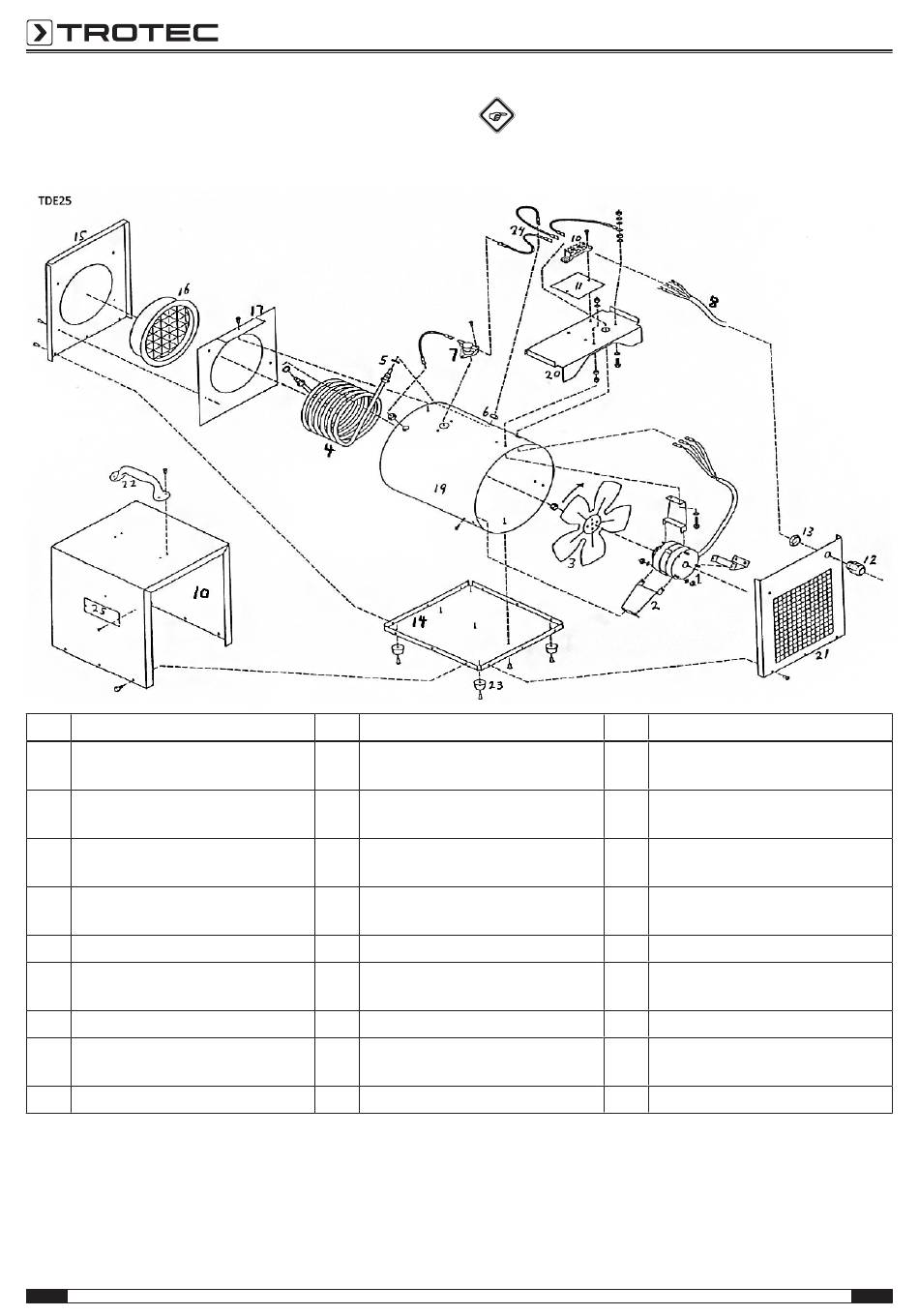

Ersatzteilübersicht TDE 25
Nr. Ersatzteil
1 400 V electric motor, 9 W 1300 UpM 10
2 Motor bracket 1.5 mm with
mounting material
3 9" fan blade, 31° 5 -blade
4 Stainless steel heating coil 230 V~
3 kW
5 19 x 13 x 2 mm insulating discs
6 Brass nuts ¼'' x 5 ½ mm – spanner
size 19
7 Clixon thermostat 63 °C, 25 A.
8 Electriccable3 x 2.5mm
2.75 m with M5 cableclips
9 Safety plug 2-pin with 16 A fuse
14
Nr. Ersatzteil
3 x 3 ( SFK 3F KR) connector strip
11 Insulation plate 80 x 80 mm below
connector strip
12 PG 13.5 cable coupler
13 PG 13.5 nut
14 Galvanised base plate 1.5 mm
15 Front cover plate - galvanised
16 Grille160 Ø – black finish RAL 9005 25
2
,Length 17 Clamping plate 1.5 mm
18 Covering case galvanised 1.5 mm
Elektroheizer TDE 25 / TDE 65 / TDE 95
Info
Die Positionsnummern der Ersatzteile unterscheiden
sich von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
Nr. Ersatzteil
19 Protective housing heat resistant
1 mm
20 Mounting plate heat resistant
1.5 mm
21 Perforated stainless steel intake
plate 1 mm thick
22 Grip 142 mm black plastic
23 Rubber feet , black 30 x 15 mm
24 Wiring set with heat protection
150 °C 2.5 mm²
Type plate with CE symbol
DE
