Trotec TDE 25 Originalbetriebsanleitung Seite 16

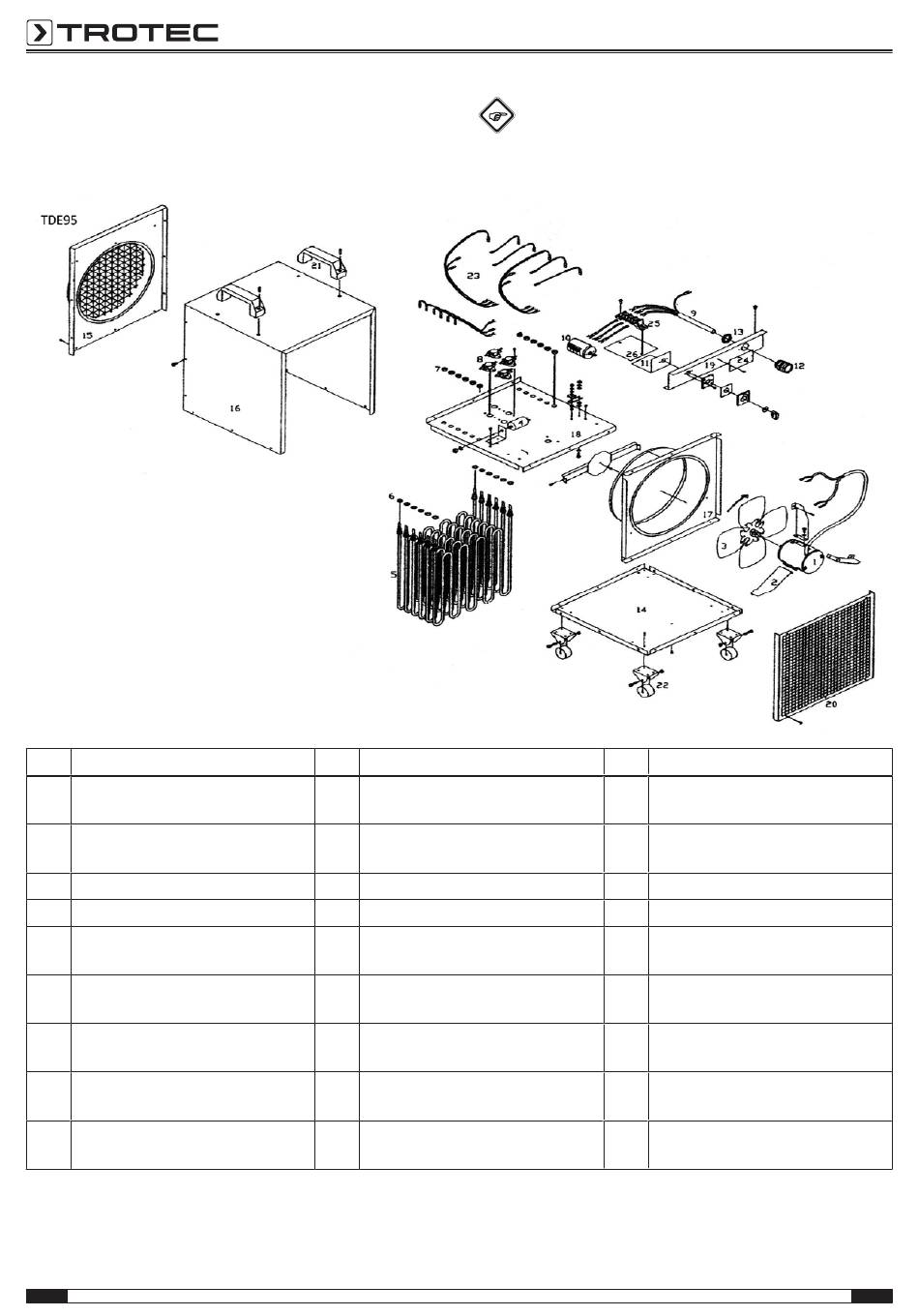

Ersatzteilübersicht TDE 95
Nr. Ersatzteil
1 400 V electric motor, 60 W
1350 UpM
2 Motor bracket with mounting
material
3 12" fan blade, 40° 4 -blade
4 Condensor 4 μF 500 V~
5 Stainless steel heating coil 230 V~
3 kW
6 IT 400 19 x 13 x 2 mm insulating
discs
7 Brassnuts¼''x 5 ½ mm – spanner
size 19
8 Clixon thermostat 63 °C, 25 A.
9 Electric cable 4 x 4 mm²,l= 0.65 m
with cableclip
16
Nr. Ersatzteil
10 5-stage switch
11 Insulation plate for switch
12 PG 21 cable coupler
13 PG 21 nut
14 Base plate
15 Grille with Ø300 mm hose
connecting point
16 Cover plate
17 Fan plate
18 Mounting plate
Elektroheizer TDE 25 / TDE 65 / TDE 95
Info
Die Positionsnummern der Ersatzteile unterscheiden
sich von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
Nr. Ersatzteil
19 Mounting plate for switch
20 10 mm perforated intake plate
21 160 mm grip
22 Ø50 mm rolls – full-rubber
23 Wiringset with heatprotection150 °C
2.5 mm²
24 Type plate
25 3 x 3 (SFK 3F KR) connector strip
26 Insulation plate (SFK 3F KR)
(80 x 80) mm
DE
