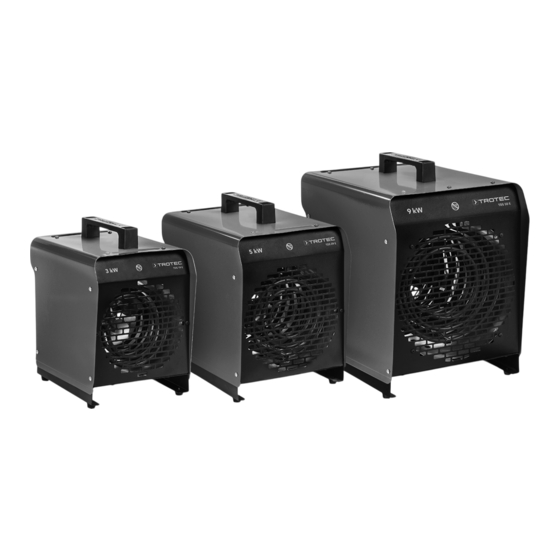

- Seite 1 TDS 19 E / TDS 29 E / TDS 50 E ORIGINALBETRIEBSANLEITUNG ELEKTROHEIZER...
-
Seite 2: Inhaltsverzeichnis
Das Signalwort weist auf wichtige Informationen (z. B. auf Sachschäden) hin, aber nicht auf Gefährdungen. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... -
Seite 3: Sicherheit
Betriebsbedingungen gemäß Kapitel Technische Daten. • Stellen Sie das Gerät aufrecht und standsicher auf tragfähigem Untergrund auf. • Verwenden Sie das Gerät nicht in unmittelbarer Nähe von Vorhängen, Betten oder Sofas. Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... -
Seite 4: Bestimmungsgemäße Verwendung
• Ein anderer Betrieb oder eine andere Bedienung als in dieser Anleitung aufgeführt ist unzulässig. Bei Warnung Nichtbeachtung erlischt jegliche Haftung und der Anspruch Das Gerät ist kein Spielzeug und gehört nicht in auf Gewährleistung. Kinderhände. Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... -
Seite 5: Informationen Über Das Gerät
Lassen Sie das Gerät abkühlen und schalten Sie es aus. Suchen Sie nach der Ursache der Überhitzung. Sollte das Problem weiter bestehen, wenden Sie sich an den Kundendienst. Bezeichnung Transportgriff Luftauslass Drehschalter Thermostat Lufteinlass Vorwahlschalter Ventilation und Heizstufen Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... - Seite 6 TDS 29 E TDS 50 E Bezeichnung Bezeichnung Transportgriff Transportgriff Luftauslass Luftauslass Drehschalter Thermostat Drehschalter Thermostat Lufteinlass Lufteinlass Vorwahlschalter Ventilation und Heizstufen Vorwahlschalter Ventilation und Heizstufen Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
-
Seite 7: Transport Und Lagerung
Beschädigungen am Gerät zu vermeiden Montage und Installation Lieferumfang • 1 x Elektroheizer • 1 x Transportgriff • 2 x Schraube • 2 x Unterlegscheibe • 1 x Anleitung Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... -
Seite 8: Bedienung
• Stecken Sie den Netzstecker in eine ordnungsgemäß ein. abgesicherte Netzsteckdose. • Achten Sie darauf, dass das Netzkabel hinter dem Gerät entlang geführt wird. Führen Sie das Netzkabel niemals vor dem Gerät entlang! Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... -
Seite 9: Fehler Und Störungen
• Lagern Sie das Gerät gemäß dem Kapitel Lagerung. einen defekten Heizwiderstand von einem Elektrofachbetrieb austauschen. • Der Raumthermostat ist ggf. defekt. Lassen Sie einen defekten Raumthermostat von einem Elektrofachbetrieb austauschen. Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... - Seite 10 Gerät wieder ein. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Kontaktieren Sie den Kundendienst. Bringen Sie das Gerät ggf. zur Reparatur zu einem autorisierten Elektrofachbetrieb oder zu Trotec. Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
-
Seite 11: Wartungsintervalle
Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... -
Seite 12: Tätigkeiten Vor Wartungsbeginn
390 x 300 x (Länge x Breite 320 (mm) 360 (mm) 430 (mm) x Höhe) Mindest- abstände zu Wänden und Gegenständen oben (A): 50 cm 50 cm 50 cm hinten (B): 50 cm 50 cm 50 cm seitlich (C): 50 cm 50 cm 50 cm vorne (D): 50 cm 50 cm 50 cm Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... - Seite 13 Schaltplan TDS 19 E Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
- Seite 14 Schaltplan TDS 29 E Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
- Seite 15 Schaltplan TDS 50 E Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
- Seite 16 Ø 170 mm Pressure plate cover 19 Motor 220-240V 50 Hz 30 W Pressing plate seat 20 Motor protective cover PA black 10 Knob PA black 11 Power cord H07RN-F 3G 1.5 mm Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
- Seite 17 24 Fan Ø 200 mm 12 Pressing plate cover 25 Motor 400 V 50 Hz 30 W 13 Knob PA black 26 Rear net cover SPCC 14 Power cord H07RN-F 4G 1.5 mm Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
- Seite 18 Ø 250 mm 12 Knob PA black 24 Motor 400 V 50 Hz 52 W 13 Power cord H07RN-F 4G 2.5 mm 25 Rear net cover SPCC 14 Industrial plug assembly 240/415 V 16 A Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E...
-
Seite 19: Entsorgung
Angewandte harmonisierte Normen: • EN ISO 20607:2019 • EN 60335-1:2012 • EN 60335-1:2012/A11:2014 • EN 60335-1:2012/A13:2017 • EN 60335-2-30:2009 • EN 60335-2-30:2009/A11:2012 • EN 61000-3-3:2013 • EN 62233:2008 Elektroheizer TDS 19 E / TDS 29 E / TDS 50 E... - Seite 20 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
