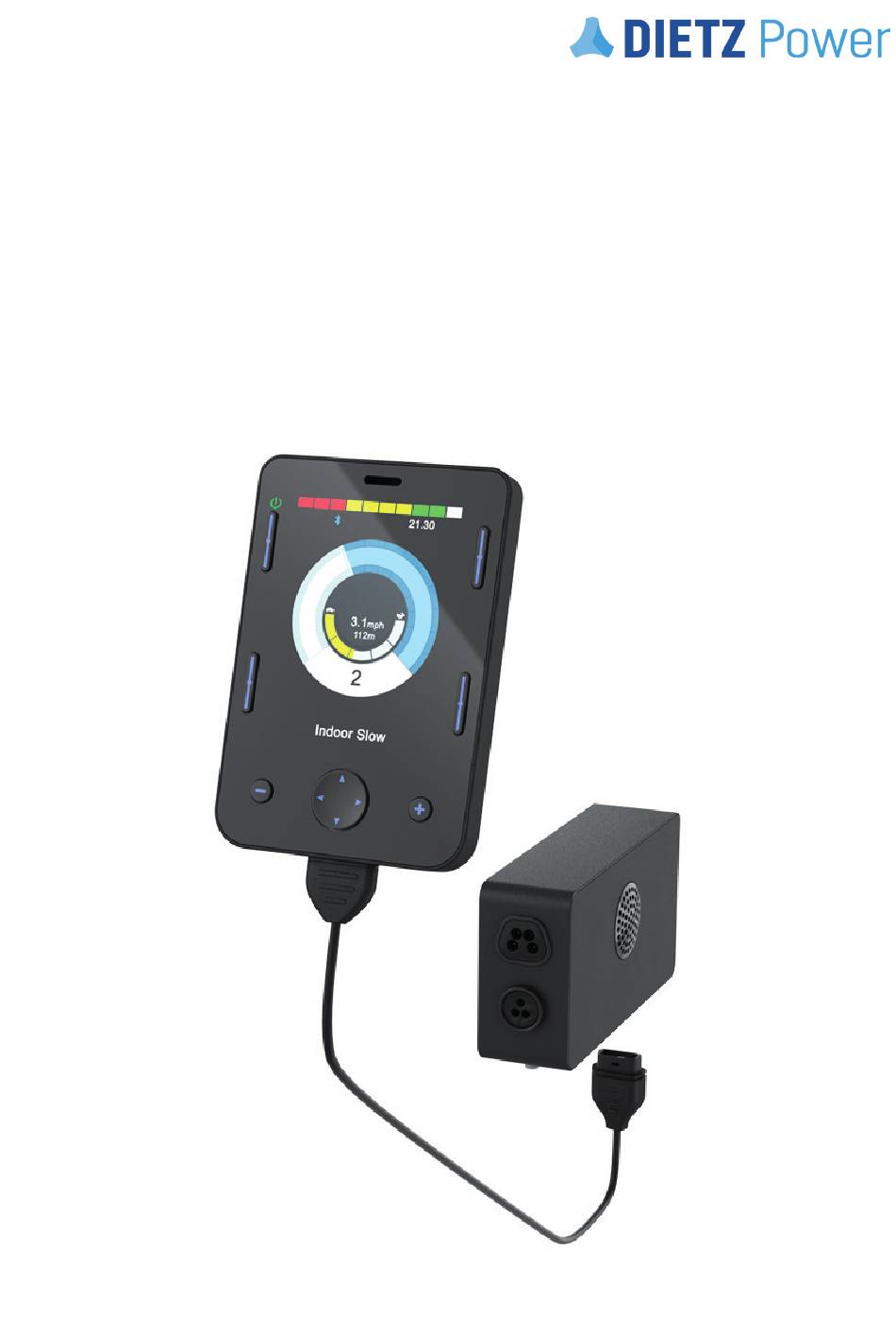

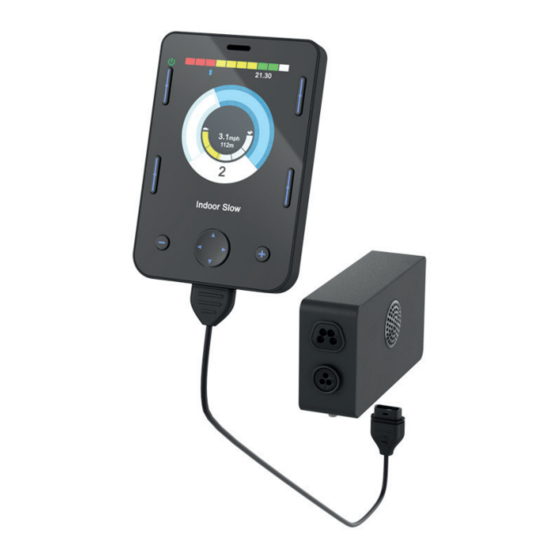

- Seite 1 BEDIENUNGSANLEITUNG R-net Omni2...
- Seite 2 DIETZ Power BV nicht haftbar gemacht werden. Die zur Verfügung gestellten Informationen wurden mit aller erdenklicher Sorgfalt zusammengestellt. DIETZ Power BV haftet jedoch nicht für eventuelle Fehler in den Informationen oder daraus resultierenden Folgen Für Schäden, die durch von Dritten ausgeführte Arbeiten entstehen, haftet DIETZ Power BV nicht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Vorwort ......................4 1.1. Diese Bedienungsanleitung 1.2. In dieser Bedienungsanleitung verwendete Symbole 2 Allgemeine Beschreibung ................5 2.1. Die wichtigsten Komponenten 2.2. LCD Display 2.3. Bildschirm Fahrmodus Einstellungsmodus Bluetooth Modus IR Modus 2.4. Benutzer Menü 2.5. Einstellungs-Menü 3 Benutzung Omni2 .................. -
Seite 4: Vorwort
TECHNISCH: Siehe die technische Anleitung des Herstellers für die Steuerung (nur für qualifizierte Fachleute). Für sehbehinderte Personen steht diese Bedienungsanleitung im PDF-Format auf www.DIETZ-Power.com. Auch können Sie eine Großdruckversion der Anleitung bei DIETZ Power anfordern. Die Kontaktdaten finden Sie auf der Rückseite dieser Bedienungsanleitung. 4 - R-net Omni2... -
Seite 5: Allgemeine Beschreibung
2 Allgemeine Beschreibung 2 Allgemeine Beschreibung Abbildung 1 zeigt die Steuerungen, die in dieser Bedienungsanleitung beschrieben werden. Das Omni2 besteht aus zwei Bereichen – einem Anzeige Bereich / Display (A) und einem Eingabebereich (B). Der Rollstuhl und jegliche mit ihm verbundenen R-net Sondersteuerungen (Speciality Input Devices –... -
Seite 6: Lcd Display
2 Allgemeine Beschreibung 2.2. LCD Display Das LCD Display ist in vier Informationsrubriken unterteilt. 1. Batterieanzeige (G1 Abbildung 4) Ladezustand der Batterien. 2. Informationsleiste (G2 Abb. 4 und 5) Dieser Bereich enthält Informations- und Warnsymbole und eine Uhr. A. Fokus Wenn das Steuerungssystem mehr als eine Anwendung der Direktsteuerung enthält, wird das Modul über die Focus... -
Seite 7: Bildschirm
2 Allgemeine Beschreibung 3. Textleiste (G3) In diesem Bereich der Anzeige wird Text angezeigt, der für die Betriebsbedingungen des Steuersystems relevant ist. Beispiele für Textfolgen sind Name des Profils, Modusname oder Name der Achse. 4. Hauptanzeigefeld (G4) Dieser Bereich enthält verschiedene Informationen, die vom aktuellen Betriebsmodus des Steuersystems abhängen. -
Seite 8: Bluetooth Modus
