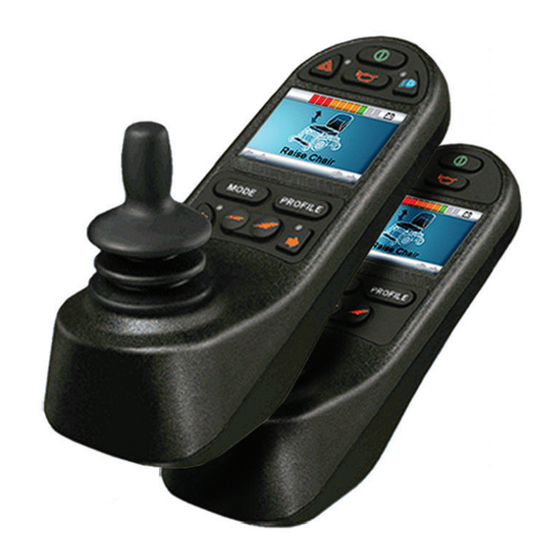

Dietz R-net CJSM1 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
STEUERUNG
R-net CJSM1 /
R-net CJSM1 Lighting (L)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dietz R-net CJSM1

Inhaltszusammenfassung für Dietz R-net CJSM1

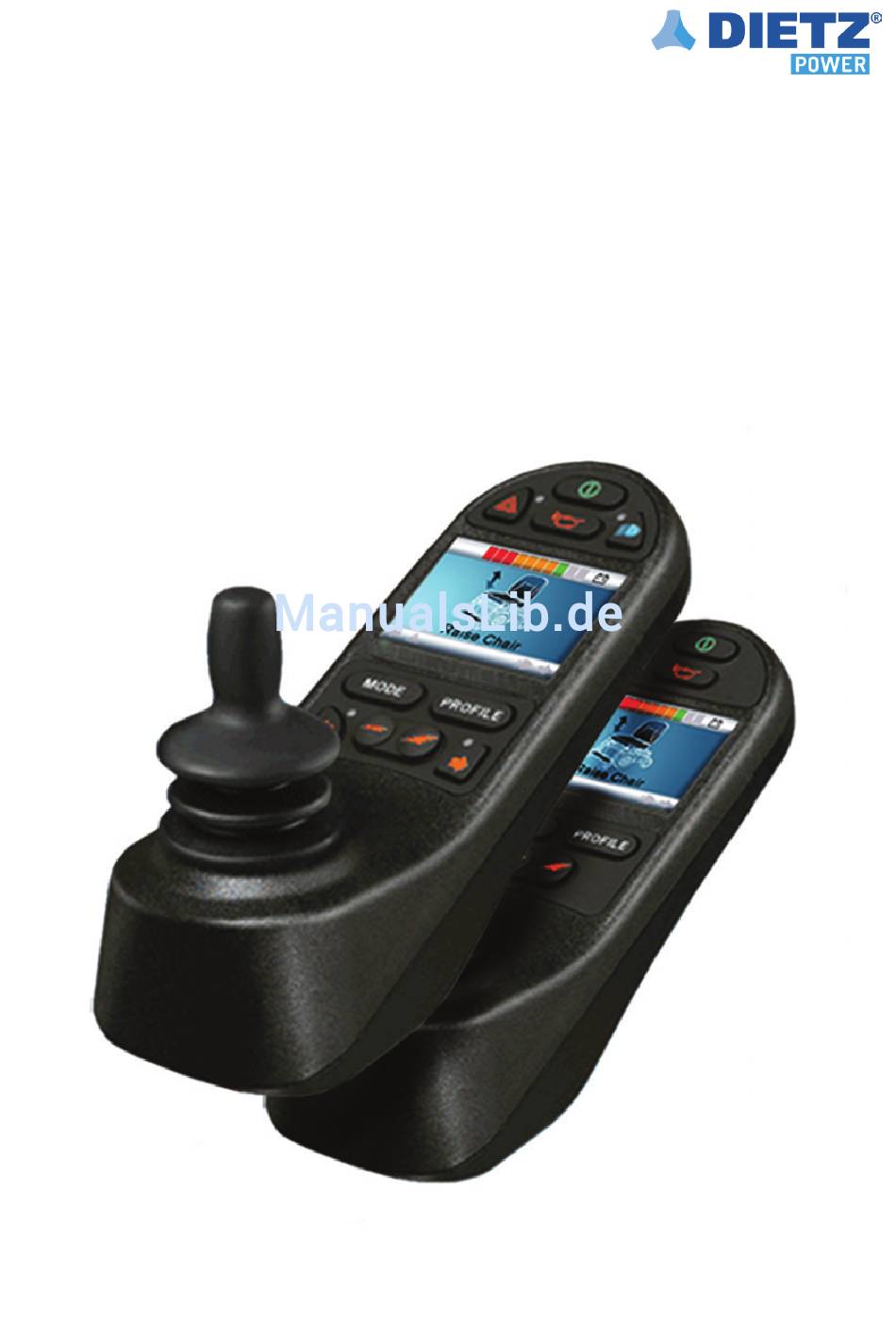

  • Seite 1 BEDIENUNGSANLEITUNG STEUERUNG R-net CJSM1 / R-net CJSM1 Lighting (L)
  • Seite 2 DIETZ-Power BV nicht haftbar gemacht werden. Die zur Verfügung gestellten Informationen wurden mit aller erdenklicher Sorgfalt zusammengestellt. DIETZ-Power BV haftet jedoch nicht für eventuelle Fehler in den Informationen oder daraus resultierenden Folgen Für Schäden, die durch von Dritten ausgeführte Arbeiten entstehen, haftet DIETZ-Power BV nicht.

  • Seite 3: Inhaltsverzeichnis

    3.4. Anschließen der Batterien (nur für qualifizierte Fachleute) Verriegeln des Steuersystems ..............12 4.1. Sperre über das Tastenfeld 4.2. Sperre mit einem Schlüssel (Option) 5 Störungen ..................... 13 6 Wartung ......................14 7 Technische Daten ..................15 R-net CJSM1 (L)

  • Seite 4: Vorwort

    TECHNISCH: Siehe die technische Anleitung des Herstellers für die Steuerung (nur für qualifizierte Fachleute). Für sehbehinderte Personen steht diese Bedienungsanleitung im PDF-Format auf www.DIETZ-Power.com. Auch können Sie eine Großdruckversion der Anleitung bei DIETZ-Power anfordern. Die Kontaktdaten finden Sie auf der Rückseite dieser Bedienungsanleitung. 4 - R-net CJSM1 (L)

  • Seite 5: Allgemeine Beschreibung

    I. Lichttasten: Mit diesen Tasten wird die Beleuchtung betätigt. Die Funktion der einzelnen Tasten wird durch ein Symbol auf der Taste dargestellt: 1. Warnblinker: Warnendes Lichtsignal. 2. Beleuchtung: Ein- oder Ausschalten der Beleuchtung. 3. Blinker: Ein- oder Ausschalten des linken/rechten Blinkers. R-net CJSM1 (L)

  • Seite 6: Steuerung Für Begleitperson

    Anzeige der aktiven Bedieneinheit. 2.3. Bildschirm Der Status des Steuersystems ist aus der LCD-Anzeige ersichtlich. Fahrmodus Wenn R-net CJSM1 eingeschaltet ist und sich im ‚Fahrmodus‘ befindet, erscheint die in Figur 5 dargestellte Bildschirmanzeige. J. Höchstgeschwindigkeit: Angabe der eingestellten Höchstgeschwindigkeit. M. Batterieanzeige: Ladezustand der Batterien.

  • Seite 7: Bildschirmeinstellungen

    2 Allgemeine Beschreibung Einstellungsmodus Wenn R-net CJSM1 eingeschaltet ist und sich im ‚Einstellungsmodus‘ befindet, erscheint die in Figur 6 dargestellte Bildschirmanzeige. Die gewählte Justieroption wird angezeigt. 2.4. Bildschirmeinstellungen Um in das Menü Einstellungen (Figur 7) zu gelangen, drücken Sie gleichzeitig einige Sekunden die Geschwindigkeitsregler (H1 und H2).

  • Seite 8: Benutzung Der Steuerung

    (Stellung Leerlauf), wenn die Steuerung umgeschaltet werden soll. Andernfalls erscheint ein Fehlercode. Die Umschaltung der Steuerung zwischen Benutzer/Begleitperson erfolgt durch Drücken der entsprechenden Taste (K Figur 10). Die LED (L) zeigen die aktive Bedieneinheit an. 8 - R-net CJSM1 (L)

  • Seite 9: Mit Dem Rollstuhl Fahren Und Lenken

    Blinker synchron mit den Blinkern des Rollstuhls. I2. Beleuchtung: Wenn die Beleuchtung aktiviert ist, leuchtet die LED fir die Beleuchtung auf. I3. Blinker: Wenn der linken/rechten Blinker aktiviert ist, blinkt die LED für den linken/rechten Blinker synchron mit dem Blinker des Rollstuhls. R-net CJSM1 (L)

  • Seite 10: Das Bedienen Der Elektrischen Justieroptionen

    Beinstütze werden der Beinstütze werden Längenausgleich größer kleiner Warnung! Wenn die Höhe des Sitzes über die Sitzhöhenverstellung eingestellt wird oder die elektrische Sitzkantelung 0 - 45° verwendet wird, wird die Geschwindigkeit aus Sicherheitsgründen reduziert. 10 - R-net CJSM1 (L)

  • Seite 11: Aufladen Der Batterien

    ‚negative Pol‘ und die Sperrung verbunden sind (Figur 14). So sorgt das System dafür, dass der Rollstuhl beim Aufladen der Batterien nicht fahren kann. Figur 15 zeigt, wie Sie das Batterie-Ladegerät anschließen. SERVICE Weitere Anschlussskizze. R-net CJSM1 (L)

  • Seite 12: Verriegeln Des Steuersystems

    4.2. Sperre mit einem Schlüssel (Option) So sperren Sie den Rollstuhl mit dem Spezialschlüssel (Figur 17): • Stecken Sie den Spezialschlüssel in den Ladeanschluss der Steuerung. • Der Rollstuhl ist jetzt gesperrt., das Symbol ‚Gesperrt‘ (Figur 16) wird angezeigt. 12 - R-net CJSM1 (L)

  • Seite 13: Störungen

    Wenn der Rollstuhl immer noch nicht funktioniert, oder nicht richtig funktioniert, gehen Sie bitte die Störungsliste durch (nur für qualifizierte Fachleute). SERVICE Bei Störungen des Rollstuhls. TECHNISCH Bei Störungen der Steuerung. Beide Anleitungen finden Sie unter www.DIETZ-Power.com R-net CJSM1 (L)

  • Seite 14: Wartung

    Joysticks auf Beschädigung und Risse. Führen Sie nur eine Sichtkontrolle durch, berühren Sie die Manschette nicht. Montage der Steuerung Überprüfen Sie, dass die Steuerung fest am Rollstuhl montiert ist. Die Schrauben nicht zu fest anziehen. 14 - R-net CJSM1 (L)

  • Seite 15: Technische Daten

    LCD-Anzeigen -10°C bis +50°C Lagertemperatur Nicht-LCD-Module -40°C bis +65°C Module mit LCD-Anzeigen -20°C bis +65°C EMC-getestet auf Musterrollstuhl: Getestete Aspekte Geltende Normen Abgestrahlte Emissionen EN12184: 2014 und zugrunde liegende Störfestigkeit gegenüber Normen elektrostatischer Entladung Störfestigkeit gegenüber Magnetfelder R-net CJSM1 (L)
  • Seite 16 Bitte wenden Sie sich an Ihren Vertriebspartner vor Ort, wenn Sie Fragen haben: R-net CJSM1 / R-net CJSM1-L Ist ein Produkt hergestellt von Curtiss-Wright, PG Drives Technology OEM-Distributor DIETZ-Power B.V. Vlamovenweg 12 5708 JV Helmond The Netherlands +31 492 792 196 info@DIETZ-Power.com...
