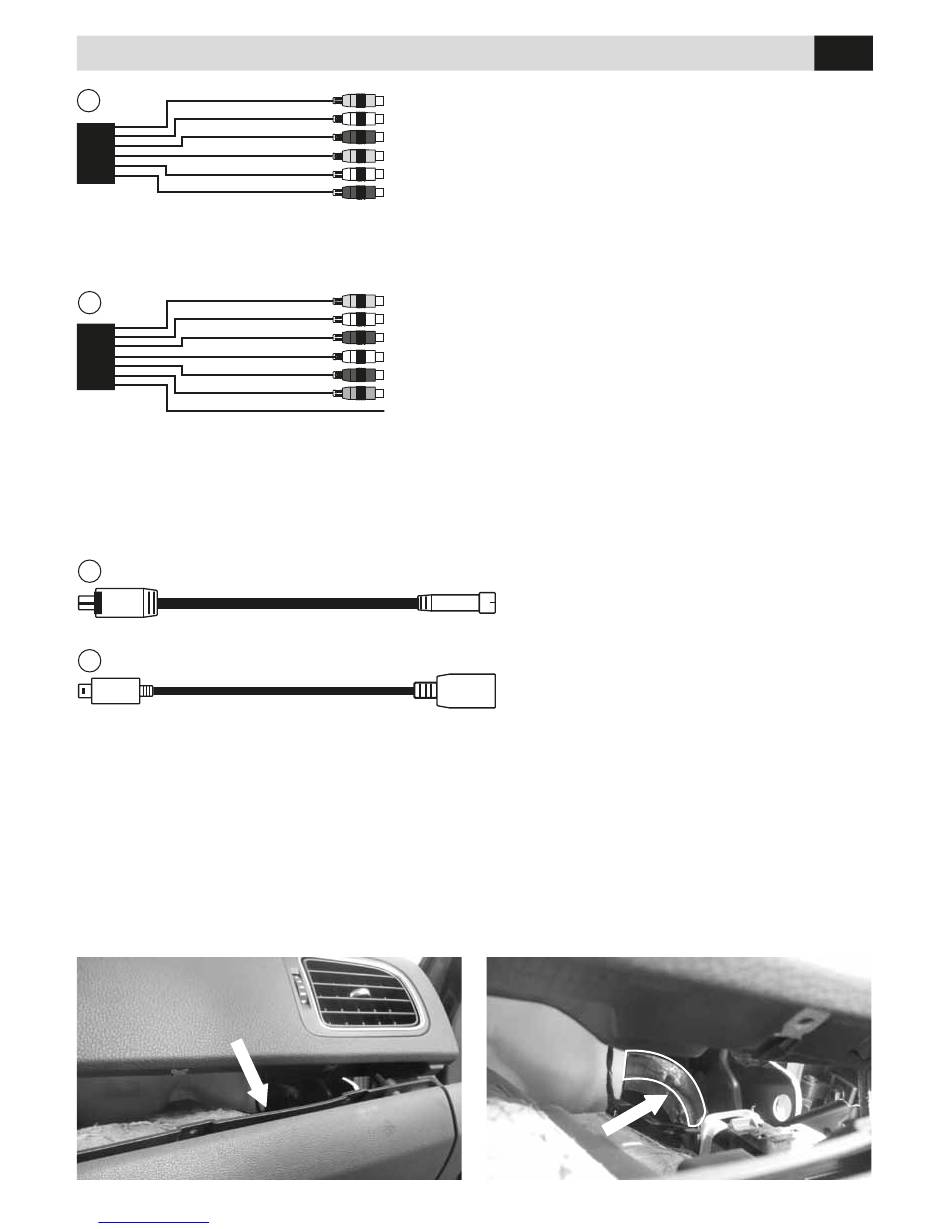

CONNESSIONI • CONNECTIONS
5
L'intensità dell'audio è fissa e non regolabile dai comandi dell'autoradio. Collegarsi a monitor esterni.
Audio-Intensity is fix and cannot be set through the radio-commands. Connect to external screens.
6
*AMP-CONT OUT fornisce alimentazione a +12 V REMOTE all'amplificatore.
Il volume delle uscite preamplificate è regolabile dall'autoradio.
*AMP-CONT OUT +12V REMOTE current-supply to the amplifier.
Volume of pre-amplified Exits can be set on the car-radio.
9
10
POLO CON SISTEMA COMPOSITION MEDIA/COLOR
Il cablaggio alimentazione e altoparlanti si trova dietro la meccanica CD nel cassetto portaoggetti. Rimuovere il
cassetto portaoggetti e tagliare la fascetta fermacavo al fine di liberare il cablaggio. Sarà ora possibile, con la
prolunga FAKRA ➞ FAKRA (cod. 04660), facilitare il collegamento al VM111.
POLO WITH SYSTEM COMPOSITION MEDIA/COLOR
The Current&Speaker-cable is located behind the CD-drive, inside the object-holder. Remove the object-holder
and cut the cable-tie holding that cable. With the help of the extension FAKRA ➞ FAKRA (art. 04660), the
connection to the VM111 will easily be established.
Downloaded from www.Manualslib.com
GIALLO/YELLOW
BIANCO/WHITE
ROSSO/RED
GIALLO/YELLOW
BIANCO/WHITE
ROSSO/RED
GIALLO/YELLOW
BIANCO/WHITE
ROSSO/RED
BIANCO/WHITE
ROSSO/RED
MARRONE/BROWN
VERDE/GREEN
manuals search engine
V-OUT1/ZONE-1
AUDIO L OUT/ZONE 1
AUDIO R OUT/ZONE 1
V-OUT1/ZONE-2
AUDIO L OUT/ZONE 2
AUDIO R OUT/ZONE 2
CENTER OUT
USCITA AUDIO CENTRALE / AUDIO CENTRAL OUPUT
FL-OUT
USCITA AUDIO ANT. SX / FRONT AUDIO LEFT
FR-OUT
USCITA AUDIO ANT. DX / FRONT AUDIO RIGHT
RL-OUT
USCITA AUDIO POST SX / REAR AUDIO LEFT
RR-OUT
USCITA AUDIO POST DX / REAR AUDIO RIGHT
SUBWOOFER-OUT
USCITA SUBWOOFER / SUBWOOFER OUTPUT
AMP-CONT-OUT*
USCITA +12 V AMPLIFICATORE / +12 V POWER AMPLIFIER
ADATTATORE PER PRESA USB ORIGINALE
ADAPTER FOR ORIGINAL USB-SOCKET
ADATTATORE USB STANDARD
ADAPTER FOR STANDARD USB
5
USCITA VIDEO 1 / VIDEO OUTPUT 1
USCITA AUDIO 1 SINISTRA / LEFT AUDIO OUTPUT 1
USCITA AUDIO 1 DESTRA / RIGHT AUDIO OUTPUT 1
USCITA VIDEO 2 / VIDEO INPUT 2
USCITA AUDIO 2 SINISTRA / LEFT AUDIO OUTPUT 2
USCITA AUDIO 2 DESTRA / RIGHT AUDIO OUTPUT 2
