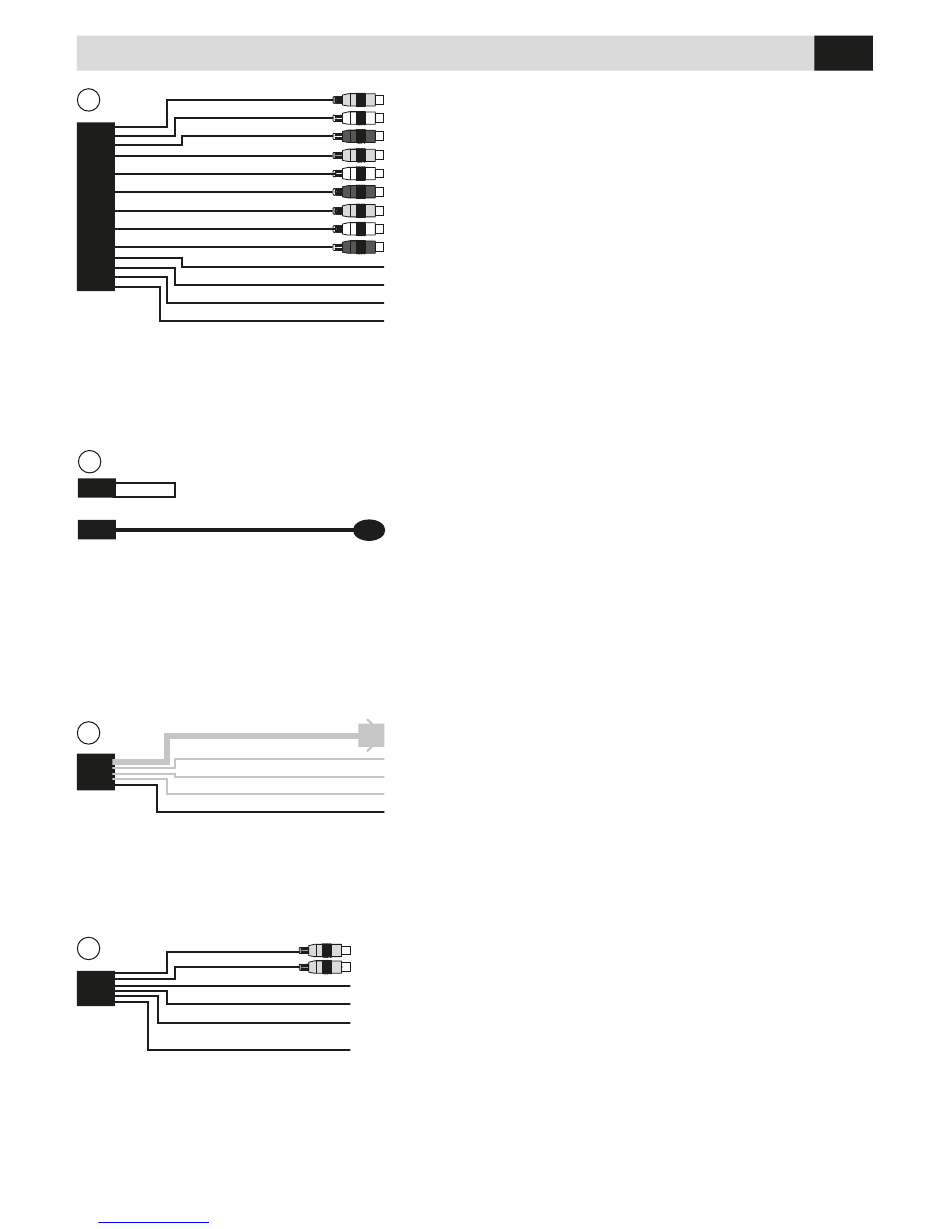

CONNESSIONI • CONNECTIONS
1
*TV-CONT OUT fornisce alimentazione a 5 V solo con autoradio accesa.
*+12 OUT fornisce alimentazione a 12 V solo con autoradio accesa.
*TV-CONT OUT 5V current-supply only when car-radio is switched-ON.
*+12 OUT 12V current-supply only when car-radio is switched-ON.
3
Se l'auto è dotata di microfono originale è necessario collegare il ponticello presente nella dotazione (3).
L'uso del microfono integrato al VM111 non necessita di collegamenti.
Per utilizzare il microfono esterno collegare quello in dotazione.
In those cases where the car is fitted with an original Microphone, the supplied little bridge (3) needs to be
connected. The integrated microphone of the VM111 needs no connection before use.
Connect the supplied microphone, if external microphone is requested.
2
*ANT-POWER OUT fornisce alimentazione a 12 V solo quando si seleziona la sorgente radio.
*ANT-POWER OUT 12V current-supply only when Radio-Source is selected
4
*CCD POWER OUT alimentazione +12 V solo all'innesto della retromarcia.
*FRONT CCD POWER OUT alimentazione +12 V alla camera frontale sempre attiva.
*CCD POWER OUT +12V current-supply only when Reverse-Gear is inserted.
*FRONT CCD POWER OUT +12V on front Camera always activated.
Downloaded from www.Manualslib.com
GIALLO/YELLOW
BIANCO/WHITE
ROSSO/RED
GIALLO/YELLOW
BIANCO/WHITE
ROSSO/RED
GIALLO/YELLOW
BIANCO/WHITE
ROSSO/RED
GIALLO/YELLOW
ROSA/PINK
MARRONE/BROWN
NERO/BLACK
MIC DETECT
ARANCIONE / ORANGE
ROSSO-BIANCO / RED-WHITE
VERDE / GREEN
GIALLO/YELLOW
CCV-CVBS-IN
GIALLO/YELLOW
GIALLO/YELLOW
FRONT CCD-IN
GIALLO/YELLOW
CCD POWER OUT*
BLU/BLUE
REVERSE IN
NERO/BLACK
GND
FRONT CCD
ROSSO/RED
POWER OUT*
manuals search engine
AV1-V-IN
INGRESSO VIDEO 1 / VIDEO INPUT 1
AV1-L-IN
INGRESSO AUDIO 1 SINISTRA / LEFT AUDIO INPUT 1
AV1-R-IN
INGRESSO AUDIO 1 DESTRA / RIGHT AUDIO INPUT 1
AV2/TV-V-IN
INGRESSO VIDEO TV 2 / VIDEO TV INPUT 2
AV2/TV-L-IN
INGRESSO AUDIO TV 2 SINISTRA / LEFT AUDIO TV INPUT 2
AV2/TV-R-IN
INGRESSO AUDIO TV 2 DESTRA / RIGHT AUDIO TV INPUT 2
AV3-V-IN/VIDEO
INGRESSO VIDEO 3 / VIDEO INPUT 3
AV3/AUX1-L-IN
INGRESSO AUDIO 3 SINISTRA / LEFT AUDIO OUTPUT 3
AV3/AUX1-R-IN
INGRESSO AUDIO 3 DESTRA / RIGHT AUDIO OUTPUT 3
+12 V OUT*
ALIMENTAZIONE / POWER +12 V
BRAKE IN
INGRESSO FRENO A MANO / BRAKE INPUT
TV-CONT OUT*
USCITA / OUTPUT +12 V
GND
MASSA / GROUND
MICROFONO ESTERNO / EXTERNAL MICROPHONE
UART/+5V OUT
NON COLLEGARE / DO NOT CONNECT
ILL IN
NON COLLEGARE / DO NOT CONNECT
SWC 1 IN
NON COLLEGARE / DO NOT CONNECT
SWC 2 IN
NON COLLEGARE / DO NOT CONNECT
ANT-POWER OUT*
ALIMENTAZIONE ANTENNA / AERIAL POWER +12 V
INGRESSO RETROCAMERA ANT/ FRONT REARCAMERA INPUT
INGRESSO RETROCAMERA POST/ REAR REARCAMERA INPUT
USCITA / OUTPUT + 12 V
CAMERA REVERSE
MASSA / GROUND
ALIMENTAZIONE RETROCAMERA ANTERIORE + 12 V
FRONT REARCAMERA POWER + 12 V
