Phonocar VM103 Gebrauchsanweisungen Seite 23

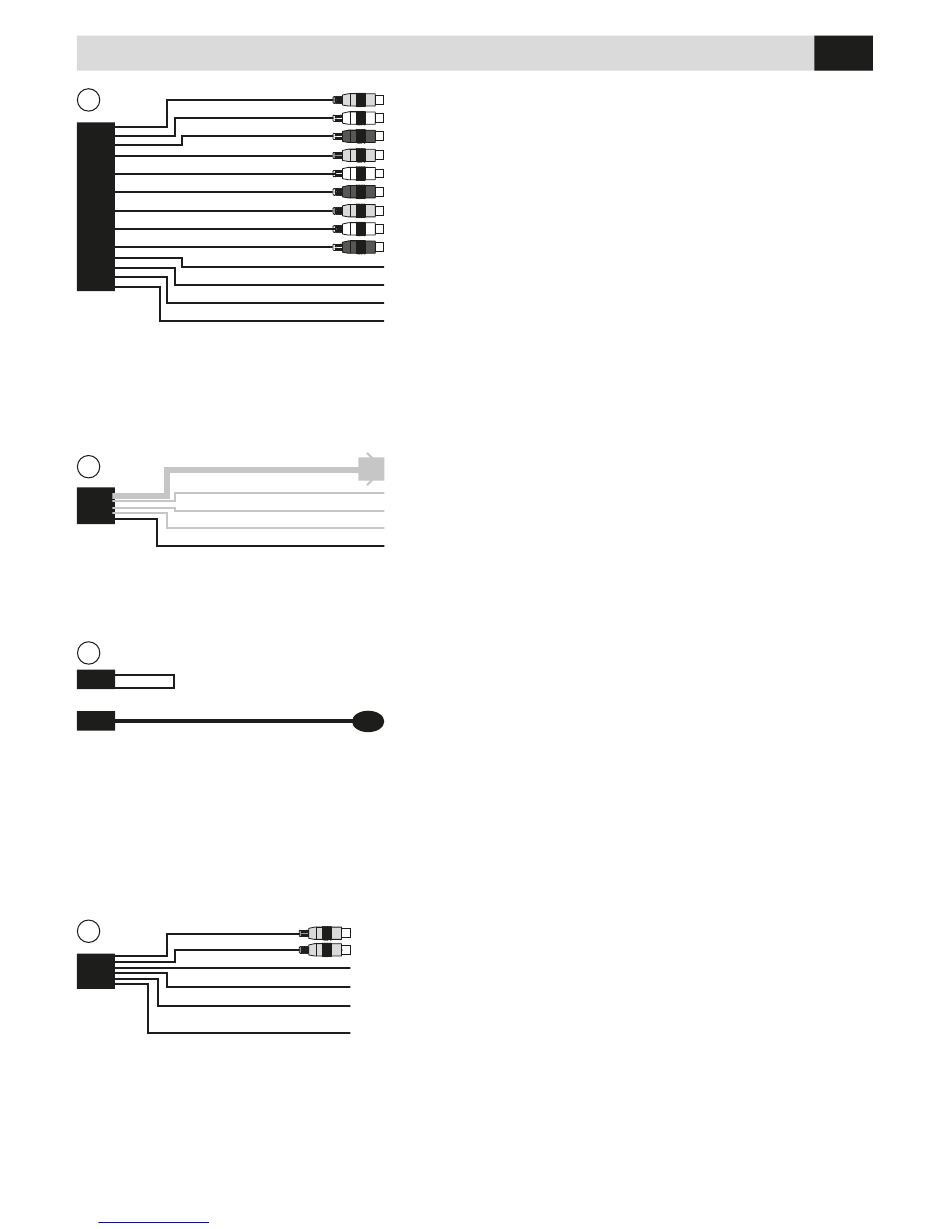

CONNEXIONS • ANSCHLÜSSE
1
*TV-CONT OUT fourni l'alimentation à 5 V seulement lorsque l'autoradio est allumé
*+12V OUT fourni l'alimentation à 12 V seulement lorsque l'autoradio est allumé
*TV-CONT OUT 5V-Stromzufuhr, NUR wenn Autoradio eingeschaltet.
*+12 OUT 12V-Stromzufuhr, NUR wenn Autoradio eingeschaltet.
2
*ANT-POWER OUT fourni l'alimentation à 12V seulement quand on sélectionne la source radio
*ANT-POWER OUT 12V-Stromzufuhr, NUR wenn Radio-Quelle eingestellt ist.
3
Si la voiture est intégrée de microphone original, il est indispensable brancher le relai offert (3)
L'utilisation du micro intégré avec VM111 n'a pas besoin de branchements
Pour utiliser le micro externe brancher celui offert.
Ist der Wagen mit Original-Mikrofon ausgestattet, so muss man die beigelegte Brücke (3) anschließen.
Das im VM111 integrierte Mikrofon braucht keine Anschlüsse.
Ist das externe Mikrofon gefragt, beigelegtes Mikrofon anschließen.
4
*CCD POWER OUT alimentation +12V seulement à l'insertion de la marche arrière
*FRONT CCD POWER OUT alimentation +12V avec la caméra en façade toujours active
*CCD POWER OUT +12V-Stromzufuhr, NUR wenn Rückwärtsgang eingelegt ist.
*FRONT CCD POWER OUT +12V-Stromzufuhr für Front-Camera immer aktiv.
Downloaded from www.Manualslib.com
JAUNE/GELB
BLANCHE/WEISS
ROUGE/ROT
JAUNE/GELB
BLANCHE/WEISS
ROUGE/ROT
JAUNE/GELB
BLANCHE/WEISS
ROUGE/ROT
JAUNE/GELB
ROSE/ROSA
MARRON/ BRAUN
NOIR/SCHWARZ
ORANGE / ORANGE
ROUGE-BLANCHE / ROT-WEISS
VERT / VERDE
JAUNE/GELB
MIC DETECT
CCV-CVBS-IN
JAUNE/GELB
JAUNE/GELB
FRONT CCD-IN
JAUNE/GELB
CCD POWER OUT*
BLEU/BLAU
REVERSE IN
NOIR/SCHWARZ
GND
FRONT CCD
ROUGE/ROT
POWER OUT*
manuals search engine
AV1-V-IN
ENTRÉES VIDÉO 1 / EINGANG VIDEO 1
AV1-L-IN
ENTRÉES AUDIO GAUCHE 1 / EINGANG AUDIO LINKS 1
AV1-R-IN
ENTRÉES AUDIO DROITE 1 / EINGANG AUDIO RECHTS 1
AV2/TV-V-IN
ENTRÉES VIDEO TV 2 / EINGANG VIDEO TV 2
AV2/TV-L-IN
ENTRÉES AUDIO TV 2 GAUCHE / EINGANG AUDIO TV LINKS 2
AV2/TV-R-IN
ENTRÉES AUDIO TV 2 DROITE / EINGANG AUDIO TV RECHTS 2
AV3-V-IN/VIDEO
ENTRÉES VIDEO 3 / EINGANG VIDEO 3
AV3/AUX1-L-IN
ENTRÉES AUDIO 3 GAUCHE / EINGANG AUDIO LINKS 3
AV3/AUX1-R-IN
ENTRÉES AUDIO 3 DROITE / EINGANG AUDIO RECHTS 3
+12 V OUT*
ALIMENTATION / STROMANSCHLUSS +12 V
BRAKE IN
ENTRÉES FREIN A MAIN / EINGANG HANDBREMSE
TV-CONT OUT*
SORTIE / AUSGANG +12 V
GND
MASSE
UART/+5V OUT
NE PAS CONNECTER / NICHT MIT
ILL IN
NE PAS CONNECTER / NICHT MIT
SWC 1 IN
NE PAS CONNECTER / NICHT MIT
SWC 2 IN
NE PAS CONNECTER / NICHT MIT
ANT-POWER OUT*
ALIMENTATION ANTENNE / STROMANSCHLUSS ANTENNE +12 V
MICROPHONE EXTERNE / MIKROFON EXTERNEN
ENTRÉES CAMÉRA ANT. / EINGANG KAMERA FRONT
ENTRÉES CAMÉRA POST/ EINGANG KAMERA HECK
SORTIE / AUSGANG +12 V
CAMERA REVERSE
MASSE
ALIMENTATION CAMÉRA ANT. + 12 V
STROMANSCHLUSS KAMERA FRONT + 12 V
