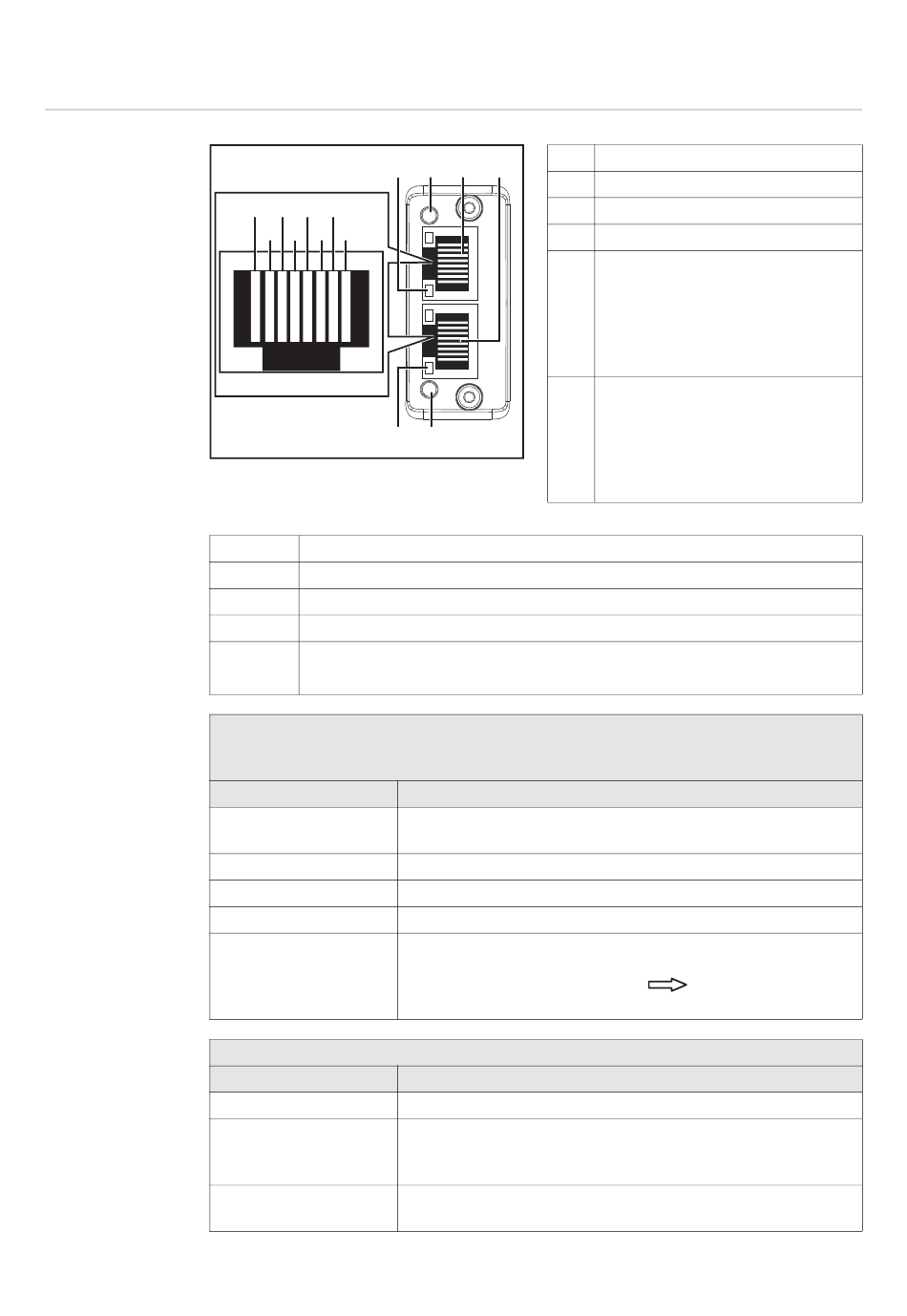

Anschlüsse und Anzeigen am Busmodul - EtherCAT
Anschlüsse und
Anzeigen
10
(9)
(1) (3) (5) (7)
(2) (4) (6) (8)
(13)
(9) LED Verbindung / Aktivität - EtherCAT-Ausgang
(10) LED ERR (Fehler)
(11) EtherCAT-Ausgang
(12) EtherCAT-Eingang
(13) LED Verbindung / Aktivität - EtherCAT-Eingang
(14) LED RUN (Betrieb)
LED RUN (Betrieb)
Diese Anzeige gibt den Status der CoE Kommunikation wieder.
(CoE = CANopen over EtherCAT)
Status
Aus
Leuchtet grün
Blinkt grün
Blinkt grün (kurz)
Leuchtet rot
LED ERR (Fehler)
Status
Aus
Blinkt rot
Blinkt rot (doppelt)
(1)
(10) (11) (12)
(2)
(3)
(6)
(4),
(5)
(7),
(8)
(14)
Bedeutung
EtherCAT Gerät im Status 'init' (oder keine Versorgungsspan-
nung)
EtherCAT Gerät im Status 'operational'
EtherCAT Gerät im Status 'pre-operational'
EtherCAT Gerät im Status 'safe-operational'
Wenn die LED Run und die LED Error rot leuchten zeigt das
ein schwerwiegendes Ereignis an, welches das Interface in
einen Ausnahmezustand bringt.
tieren
Bedeutung
keine Fehler (oder keine Versorgungsspannung)
falsche Konfiguartion
Vom Master empfangener Statuswechsel ist nicht möglich
wegen ungültiger Register- oder Objekteinstellungen.
Application watchdog timeout
Sync manager watchdog timeout
TX+
TX-
RX+
RX-
Normalerweise nicht verwendet;
um die Signalvollständigkeit si-
cherzustellen, sind diese Pins mit-
einander verbunden und enden
über einen Filterkreis am Schutz-
leiter (PE).
Normalerweise nicht verwendet;
um die Signalvollständigkeit si-
cherzustellen, sind diese Pins mit-
einander verbunden und enden
über einen Filterkreis am Schutz-
leiter (PE).
