winkler 101394 Anleitung

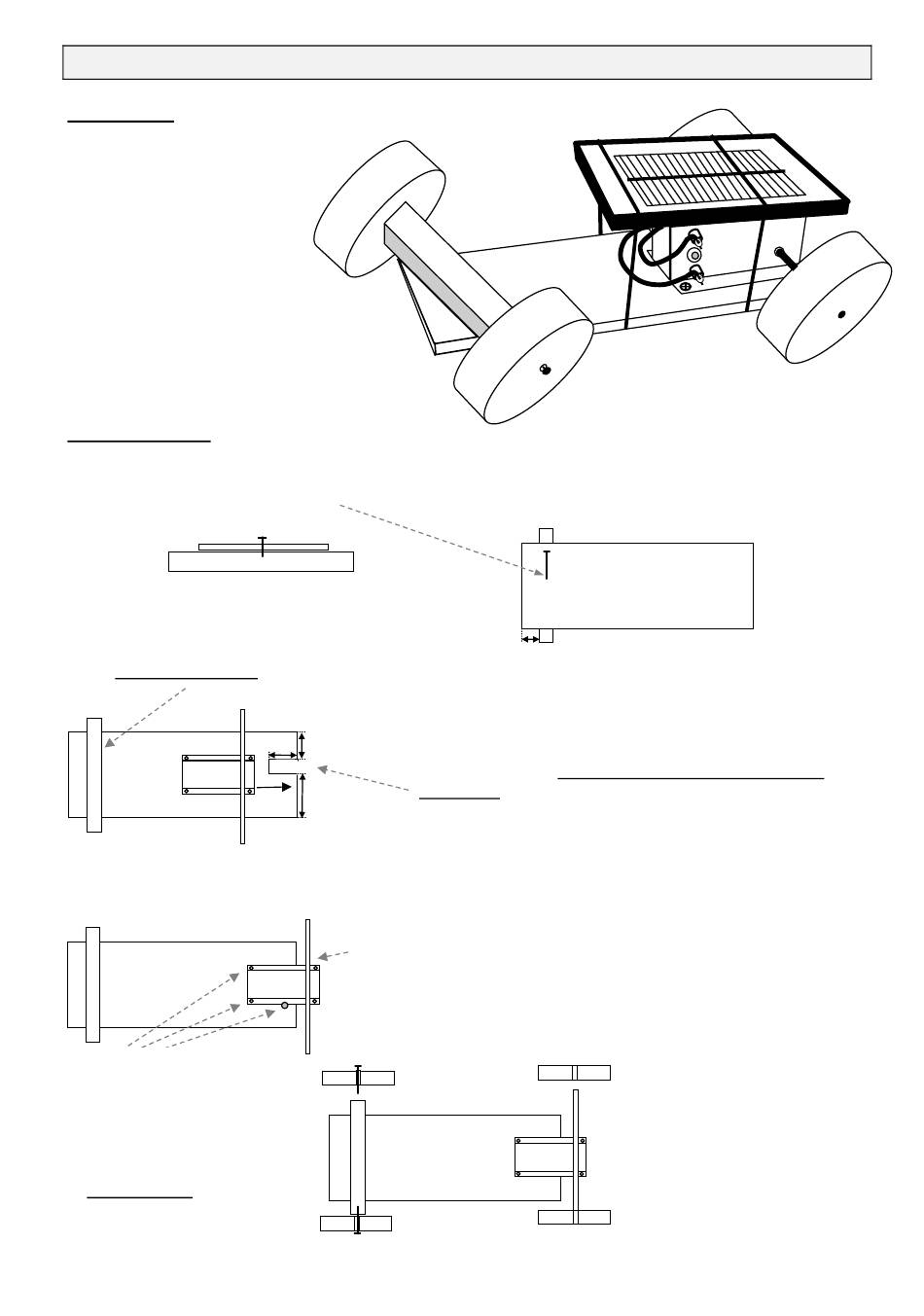

Einfaches Solarauto
Materialliste:
1 Pappelsperrholz 150 x 55 x 6 mm
1 Fichtenleiste 95 x 15 x 15 mm
1 Getriebemotor
1 Solarzelle gekapselt
0,5 V / 1.000 mA
1 Schaltdraht isoliert 300 mm
4 Räder Weich-TPE 56 mm
2 Nägel 20 mm (davon 1 Reserve)
2 Nägel 30 mm
4 Blechschrauben 2,2 x 6,5 mm
1 Silikonschlauch
innen Ø 1 mm, 20 mm lang
2 Gummiringe (1,5 x 1,5 x 50 mm)
2 Beilagscheiben M4
Arbeitsanleitung:
1. Holzteile sauber schleifen.
1 Nagel 20 mm durch die Bodenplatte mitten in die Vorderachse fest einschlagen.
Ansicht von vorne
2. Montage Getriebemotor – Variante1:
Werkstück umdrehen, so dass
die Vorderachse oben ist:
Bodenplatte
Montage Getriebemotor Variante 2: ohne Ausschnitt der Bodenplatte
Bodenplatte
3 Schrauben
3. Vorderräder mit
Nägeln 30 mm so an
die Leiste nageln, dass
die Räder gerade noch
leicht drehbar sind.
(ein zweiter Nagel liegt bei, falls der erste verbogen wird)
An der Stelle, wo beim Getriebemotor das Zahnrad
unten vorsteht, mit der Laubsäge die Bodenplatte
ausschneiden: 20 mm tief, 10 mm breit.
15 Beim Anschrauben des Getriebemotors muss das
20
an der Unterseite vorstehende Zahnrad über diesem
10
Ausschnitt sein. Das Zahnrad darf die Bodenplatte nicht
30
berühren, sonst wird der Motor blockiert.
Löcher vorstechen (z.B. mit Nagel 30 mm),
kleine Schrauben mit Schraubendreher hineindrehen.
Man lässt den Getriebemotor hinten ca. 15 mm hinausragen,
damit das unten vorstehende Zahnrad nicht auf der
Bodenplatte aufliegt!
In diesem Fall wird der Getriebemotor nur mit 3 Schrauben
befestigt: 2 vorne, 1 knapp an der Seite.
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
WINKLER - Nr. 101394
10
Hinterräder
aufstecken
