winkler 101417 Bedienungsanleitung

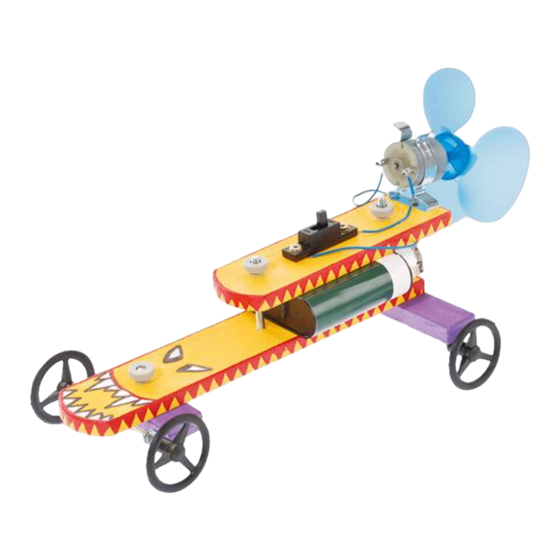

PROPELLERFAHRZEUG
Materialliste:
2 Pappelsperrholzleisten 200 x 40 x 8 mm
1 Pappelsperrholzleiste 200 x 20 x 10 mm
1 Stahlachse Ø 3 x 200 mm
1 Luftschraube, dreiflügelig Ø 90 mm
1 Motor RE 260 (mit Sockel)
4 Kunststoff-Lenkräder
1 Aufbau-Schiebeschalter
3 Rändelmuttern M4, Kunststoff
4 Ringschrauben 4/10
3 Halbrundkopf-Spanplatten-
schrauben 3 x 12 mm
1 Zylinderkopfschraube M4 x 25 mm
1 Zylinderkopfschraube M4 x 50 mm
1 Zylinderkopfschraube M4 x 60 mm
0,4 m Schaltdraht, isoliert
1 Silikonschlauch id/s 3/1 x 20 mm
1 Silikonschlauch id/s 1,5/1,5 x 20 mm
Arbeitsanleitung:
1. Schneide die Schablonen für die Teile (A), (B) und (E) von Seite 3 aus und übertrage die Umrisse
mit Bleistift auf die zwei Sperrholzleisten (200 x 40 x 8 mm). Stich die Bohrungen mit einer
Stechahle vor und bohre sie den Angaben entsprechend. Säge die Teile mit dem Laubsägebogen
aus und schleife die Sägestellen, Ecken und Kanten mit feinem Schleifpapier nach. Leime Teil (E)
am hinteren Ende von Teil (B) auf.
2. Säge die Leisten (C) und (D) laut Skizze von der Sperrholzleiste (200 x 20 x 10 mm). Zeichne die
Bohrungen an und bohre sie am besten mit einer Ständerbohrmaschine mit Tiefenstopp, denn die
vier Ø 2 mm Bohrungen für die Ringschrauben sollten nur ca. 6 mm tief gesetzt werden.
Schleife die Teile (C) und (D), drehe die vier
Ringschrauben in die Ø 2 mm Bohrungen und
die Zylinderkopfschraube M4 x 25 mm in die
Mittelbohrung (Ø 3,5 mm) von Leiste (D).
E
