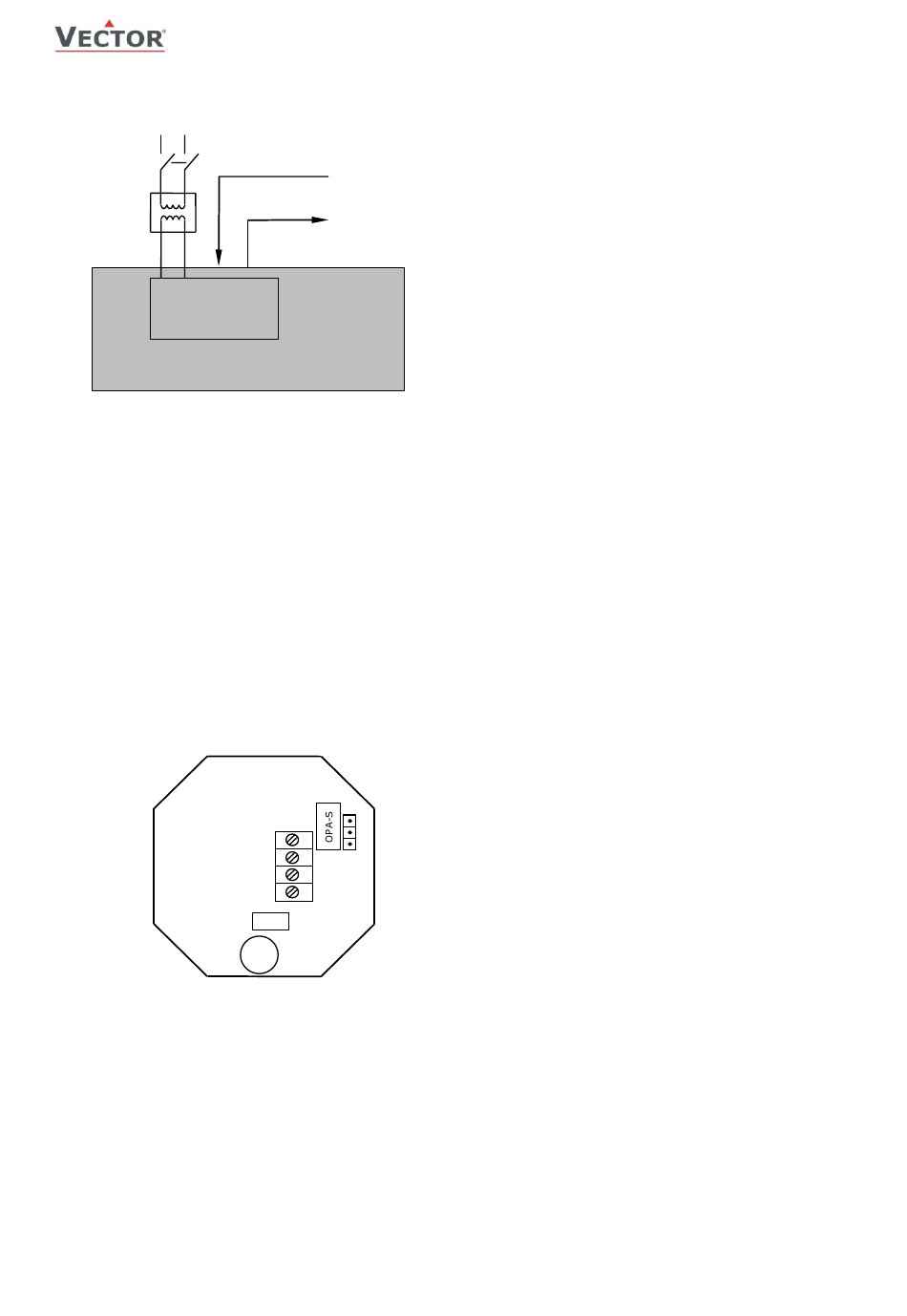

Anschluss Schema
N
L
24V 0V
AI
G G0/M
X1
Beschreibung:
G0
Speisespannung:
G
Speisespannung:
X1
Eingang für Sensor
Y1
Analoger Ausgang Lüftung:
Sicherheitshinweis
Dieses Gerät dient als Stellgeber oder Proportionalregler für Lüftungsanlagen. Wo ein Steuerausfall Personenschäden
und/oder Vermögensschaden einschliesslich Eigentumsbeschädigung ergeben würde, ist es die Verantwortlichkeit des
Kunden, Planers und Installateurs, zusätzliche Geräte und Vorrichtungen zu installieren, welche einen Steuerungsausfall
verhindern oder bei Übertretung von Grenzwerten warnen.
Das Gerät enthält elektronische Komponenten und darf nicht im Hausmüll entsorgt werden.
Einstellung im AUS-Betrieb auf minimal Volumen oder Sperrbetrieb
Bei JP1 auf Position 1-2, wird der Ausgang im AUS-Betrieb stromlos geschaltet (Sperrbetrieb).
Bei JP1 auf Position 2-3, bleibt der Ausgang im AUS-Betrieb auf Stufe 0 (minimal Volumen).
Ansicht Rückseite
Doc: 70-01-0563 V1.3, 20200224
Änderungen vorbehalten
X1: CO2-Fühler
0...10 VDC
Y1: Lüftungsregler
0...10 VDC
AO
Y1
MZ3 –V11
1
2
24V
3
0V
JP1
AI
AO
F1
0 V, -24 VDC, intern verbunden mit Messnull
24 VAC, +24 VDC
0...10 VDC
0...10 VDC
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11
Seite 3
