DigiSender XD DGXDSDV111 Bedienungsanleitung

100% digital single input wireless av sender system
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
ENGLISH (EN)
DEUTSCH (DE)
FRANCAIS (FR)
NEDERLANDS (NL)

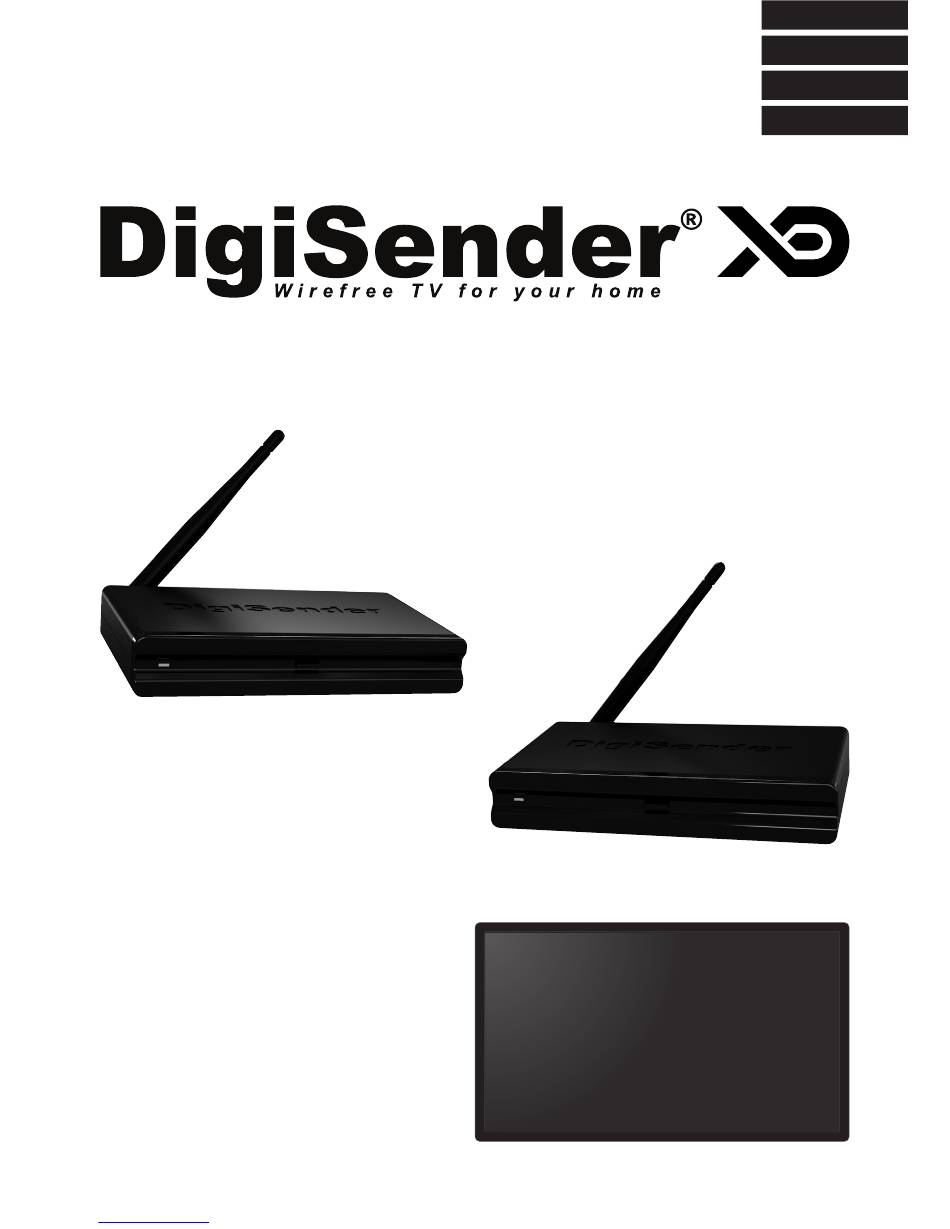

Model: DGXDSDV111
100% Digital Single Input Wireless AV Sender System
WATCH A VIDEO
WATCH A VIDEO
INSTALLATION
INSTALLATION
& TROUBLESHOOTING GUIDE
& TROUBLESHOOTING GUIDE
Available online at: www.aei.eu/video
Available online at: www.aei.eu/video
Downloaded from
www.Manualslib.com
manuals search engine

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DigiSender XD DGXDSDV111

Inhaltszusammenfassung für DigiSender XD DGXDSDV111
