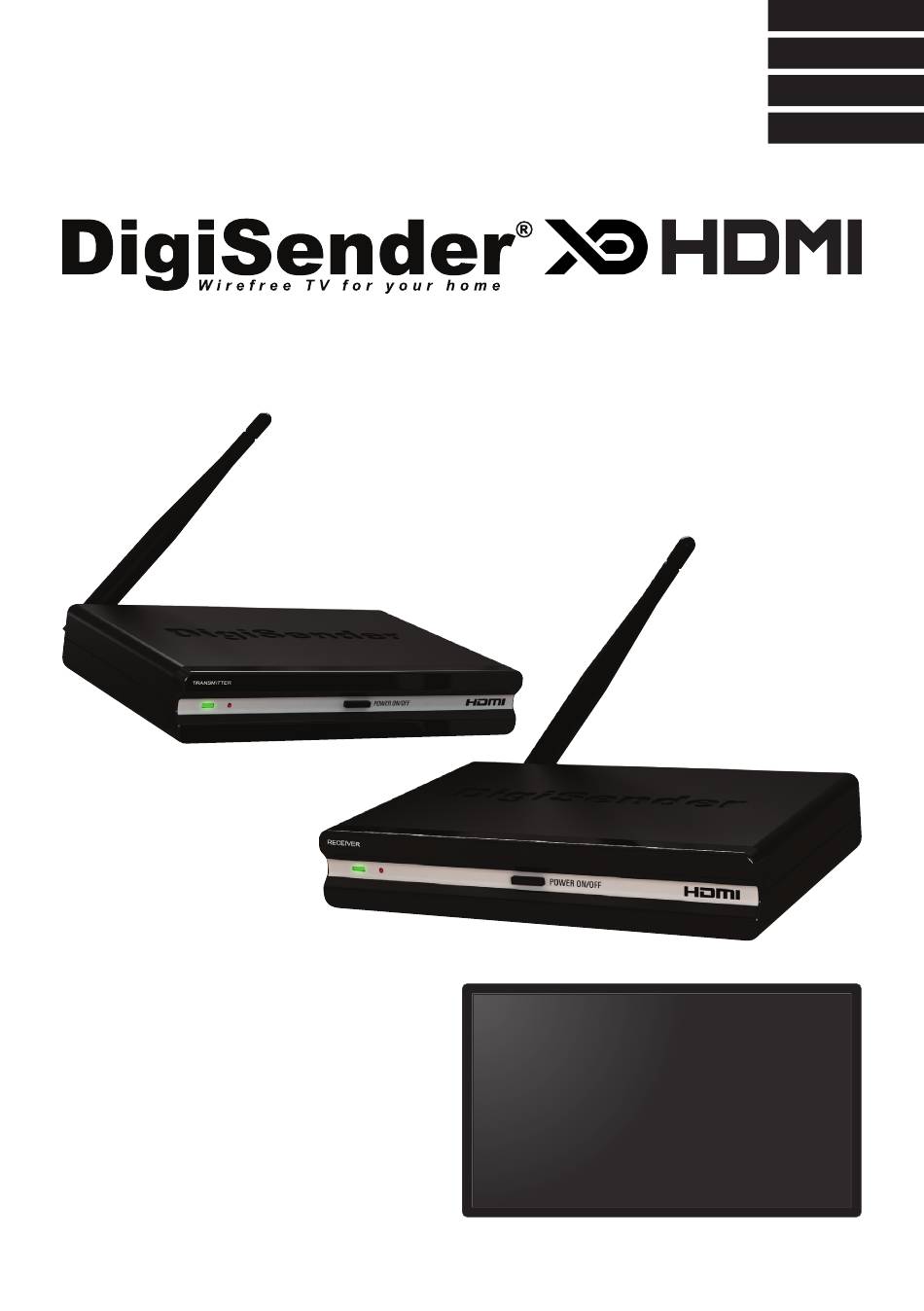

- Seite 1 ENGLISH (EN) DEUTSCH (DE) FRANCAIS (FR) NEDERLANDS (NL) Model: DGXDSDV112 Single Input HDMI AV Sender System WATCH A VIDEO WATCH A VIDEO INSTALLATION INSTALLATION & TROUBLESHOOTING GUIDE & TROUBLESHOOTING GUIDE Available online at: www.aei.eu/video Available online at: www.aei.eu/video...
-
Seite 2: Inhaltsverzeichnis
(EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Contents English Francais Introduction Présentation Installing Your DigiSender® XDHDMI 04 - 10 Installation Du DigiSender® 28 - 34 Step 1 - Unpack Your DigiSender® XDHDMI Étape 1 - Déballage Du DigiSender® XDHDMI Step 2 - Install The Transmitter Étape 2 - Installation De L’émetteur Step 3 - Install The IR Systeme Technik™... -
Seite 3: Introduction
DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Introduction Congratulations on purchasing the new DigiSender® XDHDMI from AEI Security & Communications Ltd. This product represents the absolute pinnacle of state-of-the-art wireless audio video distribution technology, at exceptional value for money. -
Seite 4: Installing Your Digisender® Xdhdmi
(EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Installing your DigiSender® XDHDMI Step 1 - Unpack your DigiSender® XDHDMI All DigiSender® orders are computer weight checked when packed. However, it is a good idea to check all kit contents are present before proceeding with the installation. -
Seite 5: Step 2 - Install The Transmitter
ENGLISH (EN) DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Installing your DigiSender® XDHDMI Step 2 - Install the Transmitter The Transmitter will send the audio and video from a connected source (your Satellite Receiver for example) to the Receiver, located in another room in your home. PAIR PAIR HDMI IN... -
Seite 6: Step 3 - Install The Ir Systeme Technik
(EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Installing your DigiSender® XDHDMI Step 3 - Install the IR Systeme Technik Remote Relay Kit™ The IR Systeme Technik™ Remote Relay Kit includes various accessories that will help you in setting it up the Remote Relay system correctly. -
Seite 7: Step 4 - Install The Receiver
ENGLISH (EN) DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Installing your DigiSender® XDHDMI Step 4 - Install the Receiver The Receiver will pick up the signals being sent by your Transmitter and output them to a connected PAIR AV OUT HDMI OUT... -
Seite 8: Step 5 - Test Your Setup Using The Test Mode
(EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Installing your DigiSender® XDHDMI Step 5 - Test your Setup Using the Test Mode Your DigiSender® XDHDMI is set to Test Mode by default and will aid you in getting the best possible picture and help identify any problems that may arise during installation. - Seite 9 ENGLISH (EN) DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System continued... After approximately 5 seconds the picture will change to whatever you are transmitting. If the pic- The DigiSender® XDHDMI Boot Screen will be dis- ture does not change, or changes to the DigiSender® played whilst the Receiver locks on to the Transmit- Test Card, you may need to re-sync the Transmitter ters signal.
- Seite 10 (EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System continued... Note: When switching from Test Mode to Normal mode, or vice versa, it will be necessary to turn the unit off and then back on again. ‘P’...
-
Seite 11: Using Your Digisender® Xdhdmi
ENGLISH (EN) DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Using your DigiSender® XDHDMI Standard Operation Turn on the DigiSender® Transmitter by pushing the Power button on the front of the unit. The Power Switch on the source equipment (Satellite, Free- Indicator will change from Red to Green to indicate view, DVD, VCR, etc.). -
Seite 12: Re-Syncing The Transmitter And Receiver
(EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Using your DigiSender® XDHDMI Re-syncing the Transmitter and Receiver Should you need to re-sync the Transmitter and Receiver at any point, this can be achieved by follow- ing the instructions below. -
Seite 13: Troubleshooting
ENGLISH (EN) DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Troubleshooting Frequently Asked Questions Q. I can only watch the same channel as the lounge, is that right? A. That is correct. This is because your Satellite receiver, Cable box or Freeview box is only able to output one channel at a time. -
Seite 14: Technical Support
(EN) ENGLISH DGXDSDV112 - DigiSender® XDHDMI - Single Input HDMI AV Sender System Troubleshooting Technical Support AEI Security & Communications Ltd is dedicated to providing our customers with first class customer care and technical support. 1. Website www.aei.eu Free technical advice is available online 24/7 at our dedicated support web site: 2. -
Seite 15: Einleitung
DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Einleitung Wir gratulieren zum Kauf des neuen DigiSender® XDHDMI von AEI Security & Communications Ltd. Dies ist ein absolutes Spitzenprodukt der kabellosen Audio- und Video- Technologie, das Sie für diesen Preis haben können. -
Seite 16: Installation Ihres Digisender® Xdhdmi
(DE) DEUTSCH DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Installation Ihres DigiSender® XDHDMI Schritt 1 - Packen Sie Ihren DigiSender® XDHDMI Aus Alle DigiSender® wurden mit einem Computer auf das Gewicht hin überprüft. Trotzdem ist es gut, alle Teile auf Vollständigkeit zu prüfen, bevor Sie mit der Installation beginnen. -
Seite 17: Schritt 2 - Installieren Sie Den Sender
DEUTSCH (DE) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Installation Ihres DigiSender® XDHDMI Schritt 2 - Installieren Sie Den Sender Der Transmitter sendet das Audio- und Videosignal der angeschlossenen Quelle (Ihr Satellitenempfän- ger zum Beispiel) zum Empfänger, der in dem anderen Raum Ihrer Wohnung steht. PAIR PAIR HDMI IN... -
Seite 18: Schritt 3 - Installieren Sie Das Ir Systeme Technik
(DE) DEUTSCH DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Installation Ihres DigiSender® XDHDMI Schritt 3 - Installieren Sie das Infrarot - Fernbedienungssystem Das Infrarotfernedienungssystem beinhaltet verschiedene Teile, die Ihnen helfen, das System korrekt aufzustellen. Wenn es installiert ist, ermöglicht es Ihnen, Ihr sendendes Gerät (Ihr Satellitenempfänger zum Beispiel) vom Ihrem Empfänger aus zu bedienen. -
Seite 19: Schritt 4 - Installieren Sie Den Empfänger
DEUTSCH (DE) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Installation Ihres DigiSender® XDHDMI Schritt 4 - Installieren Sie Den Empfänger Der Empfänger nimmt das Signal auf, das von Ihrem Sender ausgeht und gibt es an das verbundene TV - Gerät weiter. -
Seite 20: Schritt 5 - Testen Sie Ihre Anlage Mit Dem
(DE) DEUTSCH DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Installation Ihres DigiSender® XDHDMI Schritt 5 - Testen Sie Ihre Anlage Mit Dem Diagnosticprogramm Ihr DigiSender® ist von der Grundeinstellung her im Diagnostikprogramm und wird Sie anleiten, das bestmögliche Bild zu bekommen und helfen, eventuell auftretende Probleme bei der Installation zu erkennen. - Seite 21 DEUTSCH (DE) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Fortsetzung... Nach etwa 5 Sekunden wird das Bild zu dem wech- seln, was Sie gerade übertragen. Wenn das Bild Die DigiSender® XDHDMI Startanzeige wird auf sich nicht verändert, müssen Sie Sender und Emp- dem Bildschirm sichtbar, während sich der Empfän- fänger neu synchronisieren.
- Seite 22 (DE) DEUTSCH DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Fortsetzung... Beachten Sie bitte: Wenn Sie vom Diagnostikprogramm in den normalen Betrieb umschalten, oder anders herum, ist es erforderlich, das Gerät aus- und wieder einzuschalten. “P” bedeutet, dass nicht wahrnehmbare Verluste Die zweite Nummer gibt die Anzahl der Datenpa- der Bildqualität vorhanden sind und die Bildrate kete an, die vom Sender übermittelt werden und...
-
Seite 23: Gebrauch Ihres Digisender® Xdhdmi
DEUTSCH (DE) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Gebrauch Ihres DigiSender® XDHDMI Standartanwendung Schalten Sie den Sender ein, indem Sie den Ein- schaltknopf an der Vorderseite des Senders drück- Schalten Sie Ihr Gerät ein (Satellitenempfänger, en. -
Seite 24: Re-Synchronisierung Des Senders Und Empfängers
(DE) DEUTSCH DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Gebrauch Ihres DigiSender® XDHDMI Re - Synchronisierung Des Senders Und Empfängers Wenn Sie Sender und Empfänger neu synchronisieren müssen, kann das wie unten beschrieben aus- geführt werden. PAIR PAIR HDMI IN... -
Seite 25: Fehlerbehebung
DEUTSCH (DE) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Fehlerbehebung Häufig gestellte Fragen Q. Mein Bild stockt, wie kann ich das beheben? A. Ein stockendes Bild weist in der Regel auf eine zu geringe Bildrate hin. Setzen Sie das System in den Diagnosemodus (siehe Seite 20 –... -
Seite 26: Technischer Support
DGXDSDV112 - DigiSender® XDHDMI - HDMI AV Sendesystem mit einem Eingang Fehlerbehebung Technischer Support AEI Security & Communications Ltd ist engagiert, um den Kunden mit ausgezeichneter Betreuung und technischer Unterstützung zu Diensten zu stehen. 1. Website Kostenfreie technische Beratung ist 24 Stunden am Tag verfügbar auf unserer Website unter: www.aei.eu... -
Seite 27: Présentation
DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Présentation Félicitations ! Vous venez d’acheter le nouveau DigiSender® XDHDMI proposé par AEI Security & Com- munications Ltd. Ce produit, bien qu’économique, est le fruit de technologies de pointe en matière de diffusion audio et vidéo sans fil. -
Seite 28: Installation Du Digisender
(FR) FRANCAIS DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Installation Du DigiSender® XDHDMI Étape 1 - Déballage du DigiSender® XDHDMI Le poids de toutes les boîtes de DigiSender® est contrôlé par ordinateur avant expédition. Toutefois, nous vous recommandons de vérifier que vous disposez bien de tous les composants avant de com- mencer l’installation. -
Seite 29: Étape 2 - Installation De L'émetteur
FRANCAIS (FR) DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Installation Du DigiSender® XDHDMI Étape 2 - Installation de l’émetteur L’émetteur envoie les signaux audio et vidéo transmis par un équipement source auquel il est con- necté... -
Seite 30: Étape 3 - Installation De Ir Systeme Technik
(FR) FRANCAIS DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Installation Du DigiSender® XDHDMI Étape 3 - Installation du IR Systeme Technik™ Une fois la configuration terminée, l’extension de télécommande vous permet d’utiliser votre télécom- mande dans tous les endroits de la maison. -
Seite 31: Étape 4 - Installation Du Récepteur
FRANCAIS (FR) DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Installation Du DigiSender® XDHDMI Étape 4 - Installation du récepteur Le récepteur détecte les signaux envoyés par l’émetteur et les retransmet sur le téléviseur auquel il est branché. -
Seite 32: Étape 5 - Vérification De La Configuration À L'aide
(FR) FRANCAIS DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Installation Du DigiSender® XDHDMI Étape 5 - Vérification de la configuration à l’aide du mode Diagnostic Par défaut, le DigiSender® XDHDMI est configuré en mode Diagnostic pour vous aider à obtenir la meil- leure qualité... - Seite 33 FRANCAIS (FR) DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Suite ... Au bout de 5 secondes environ, les images trans- mises par votre équipement source devraient ap- paraître sur l’écran du téléviseur. Si ce n’est pas L’écran de démarrage du DigiSender®...
- Seite 34 (FR) FRANCAIS DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Suite ... Remarque : lorsque vous changez de mode (Normal à Diagnostic et vice-versa), vous devez éteindre puis rallumer l’appareil. « P » signifie qu’aucune détérioration dans la qualité de l’image ne devrait être constatée et que le taux Le deuxième chiffre indique le taux de paquets.
-
Seite 35: Utilisation Du Digisender® Xdhdmi
FRANCAIS (FR) DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Utilisation Du DigiSender® XDHDMI Opération Normale Puis, allumez l’émetteur en appuyant sur le bou- ton de marche/arrêt placé à l’avant. Le voyant Allumez l’équipement source (décodeur satellite, d’alimentation passe du rouge au vert pour indiquer Freeview, lecteur DVD, magnétoscope, etc.). -
Seite 36: Synchronisation De L'émetteur Et Du Récepteur
(FR) FRANCAIS DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Utilisation Du DigiSender® XDHDMI Synchronisation de l’émetteur et du récepteur Si l’émetteur et le récepteur nécessitent une synchronisation, veuillez suivre les instructions ci-des- sous. PAIR PAIR HDMI IN HDMI OU... -
Seite 37: Dépannage
FRANCAIS (FR) DGXDSDV112 - DigiSender® XDHDMI - Kit de transmission HDMI audio-vidéo à entrée unique Dépannage Foire aux questions Q. L’image est saccadée, que dois-je faire ? R. Une image saccadée indique généralement un mauvais taux de trame. Passez au mode Diagnos- tic (voir page 32 - 34) pour vérifier la force du signal. -
Seite 38: Assistance Technique
Dépannage Assistance technique AEI Security & Communications Ltd s’engage à apporter à nos clients un service à la clientèle et un support technique de première classe. Nous vous avons fourni 2 méthodes pour l’obtention d’un avis technique à propos de ce produit. -
Seite 39: Inleiding
DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Inleiding Gefeliciteerd met de aankoop van de nieuwe DigiSender® XDHDMI van AEI Security & Communica- tions Ltd. Met dit product haalt u tegen een zeer scherpe prijs het toonbeeld van hypermoderne draad- loze audio-videodistributietechnologie in huis. -
Seite 40: Uw Digisender® Installeren
(NL) NEDERLANDS DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Uw DigiSender® XDHDMI Installeren Stap 1 - Pak Uw DigiSender® XDHDMI Uit Van alle DigiSender®-bestellingen wordt het gewicht na het verpakken gecontroleerd door een com- puter. Het is echter toch aan te raden om te controleren of de kit compleet is voordat u doorgaat met de installatie. -
Seite 41: Stap 2 - Installeer De Zender
NEDERLANDS (NL) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Uw DigiSender® XDHDMI Installeren Stap 2 - Installeer De Zender De zender zendt de audio en video van een aangesloten bron (bijvoorbeeld uw satellietschotel) uit naar de ontvanger, die zich in een andere kamer in uw huis bevindt. PAIR PAIR HDMI IN... -
Seite 42: Stap 3 - Installeer De Ir Systeme Technik
(NL) NEDERLANDS DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Uw DigiSender® XDHDMI Installeren Stap 3 - De IR Systeme Technik™ Als de extender voor de afstandsbediening eenmaal juist is ingesteld, kunt u hiermee uw afstands- bediening vanuit de andere kamer in uw huis gebruiken. Aangezien iedereen andere instellingen gebruikt, kan de extender voor de afstandsbediening op ver- schillende manieren worden geïnstalleerd. -
Seite 43: Stap 4 - Installeer De Ontvanger
NEDERLANDS (NL) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Uw DigiSender® XDHDMI Installeren Stap 4 - Installeer De Ontvanger De ontvanger vangt de signalen op die door uw zender worden uitgezonden en stuurt deze door naar een aangesloten tv. PAIR AV OUT HDMI OUT... -
Seite 44: Stap 5 - Test Uw Installatie Met De Diagnosemodus
(NL) NEDERLANDS DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Uw DigiSender® XDHDMI Installeren Stap 5 - Test Uw Installatie Met De Diagnosemodus Uw DigiSender® XDHDMI is standaard ingesteld op de diagnosemodus. Deze helpt u bij het verkrijgen van een zo goed mogelijk beeld en bij het signaleren van problemen die tijdens de installatie kunnen optreden. - Seite 45 NEDERLANDS (NL) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Vervolg ... Na ongeveer 5 seconden schakelt het beeld over op Het opstartscherm van de DigiSender® XDHDMI datgene wat u uitzendt. Als het beeld niet verandert, wordt weergegeven terwijl de ontvanger probeert moet u de zender en ontvanger mogelijk opnieuw het signaal van de zender op te vangen.
- Seite 46 (NL) NEDERLANDS DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Vervolg ... Opmerking: wanneer u tussen de diagnose- en de normale modus schakelt, moet u de eenheid uitzetten en vervolgens weer aanzetten. P betekent dat er geen beeldkwaliteitsverlies zicht- baar zou moeten zijn en dat de framesnelheid con- Het tweede getal is de pakketsnelheid.
-
Seite 47: De Digisender® Xdhdmi Gebruiken
NEDERLANDS (NL) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang De DigiSender® XDHDMI Gebruiken Standaardbediening Zet de zender aan door op de aan-uitknop op de voorzijde van de eenheid te drukken. Het voeding- Zet de bronapparatuur (satelliet, freeview, dvd, vid- slampje wordt groen in plaats van rood om aan te eorecorder, etc.) aan. -
Seite 48: De Zender En Ontvanger Opnieuw Synchroniseren
(NL) NEDERLANDS DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang De DigiSender® XDHDMI Gebruiken De zender en ontvanger opnieuw synchroniseren Volg de onderstaande instructies op als u op enig moment de zender en ontvanger opnieuw moet synchroniseren. PAIR PAIR HDMI IN HDMI OU... -
Seite 49: Problemen Oplossen
NEDERLANDS (NL) DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Problemen Oplossen Veelgestelde Vragen V. Het beeld is schokkerig. Hoe kan ik dit verhelpen? A. Een schokkerig beeld duidt op een lage framesnelheid. Zet het systeem in de diagnosemodus (zie pagina 44 - 46) en controleer het signaalniveau. -
Seite 50: Technische Ondersteuning
DGXDSDV112 - DigiSender® XDHDMI - HDMI AV-zendersysteem met één ingang Problemen Oplossen Technische Ondersteuning AEI Security & Communications Ltd verbindt zich ertoe hun klanten van een eersteklas klantendienst en technische ondersteuning te voorzien. Wij hebben 2 methodes voor u om technisch advies over dit product te krijgen. - Seite 51 D ECLAR AT ION OF C ON FORM IT Y 01022007/01/DG-DV-DX AEI Security & Communications Ltd. Weslake Industrial Park, Harbour Road, Rye, East Sussex, TN31 7TE, United Kingdom declare under our sole responsibility that the products bearing the series code prefi xed: DGx, DVx, DXx (x refers to the specifi...
- Seite 52 AEI Security & Communications Ltd Weslake Industrial Park Rye Harbour Road, Rye East Sussex TN31 7TE United Kingdom IR Systeme Technik and DigiConnector are trademarks of AEI Security & Communications Ltd. DigiSender® is a registered trademark of AEI Security & Communications Ltd.
