5.2 Schnittstellen OPD8017/OPD8024

Sämtliche Anschlussmöglichkeiten des Geräts befinden sich auf der Rückseite des Geräts im
vertieften Bereich.

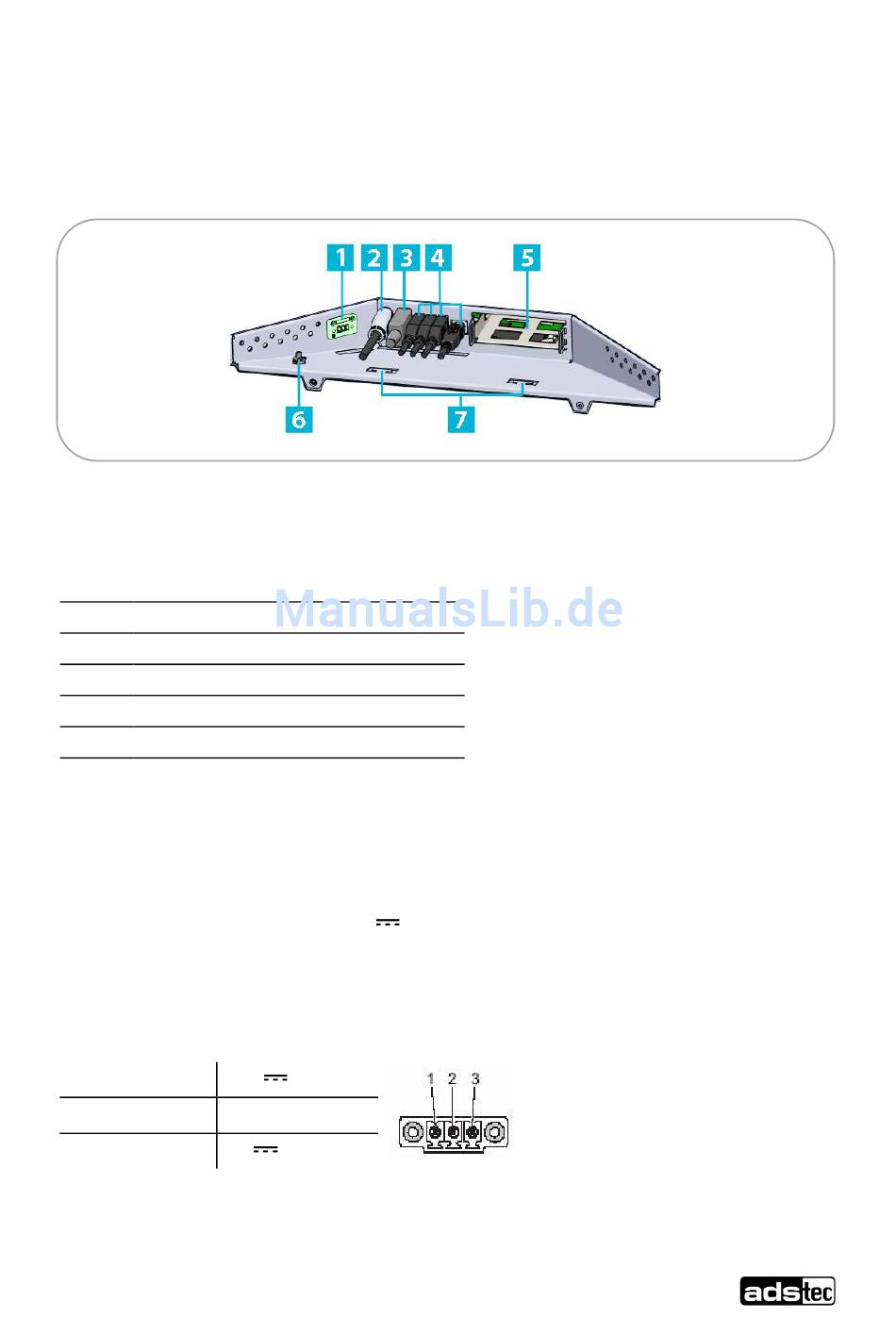

Abbildung 12: Schnittstellen OPD8017/OPD8024

1 Spannungsversorgung
2 1 x HDMI
3 1 x Display Port
4 4 x USB 2.0
5 Einschubfach für Extender Kit
6 Erdungsanschluss
7 Zugentlastungs-Vorrichtungen
Spannungsversorgung
Sie benötigen ein Netzteil mit den folgenden technischen Daten:
Eingangsspannung:
Max. Einschaltstrom:
Nutzen Sie zur Spannungsversorgung ausschließlich den mitgelieferten 3 pol. Stecker (s.
Lieferumfang, Kap.3) (Bild zeigt Buchse im Gerät).
1 24 V
2 PE
3 0 V
