6.5.2 Status-Anzeigen Empfänger Modul
Am Sender Modul befinden sich LEDs, die den Status des Senders anzeigen. Sie bieten
Informationen zur Grafikverbindung (HDCP), der Spannungsversorgung (PWR), der Firmware (FW)
und der HDBaseT™ Verbindung (HDBT).
Die folgende Tabelle listet die verschiedenen Zustände auf.

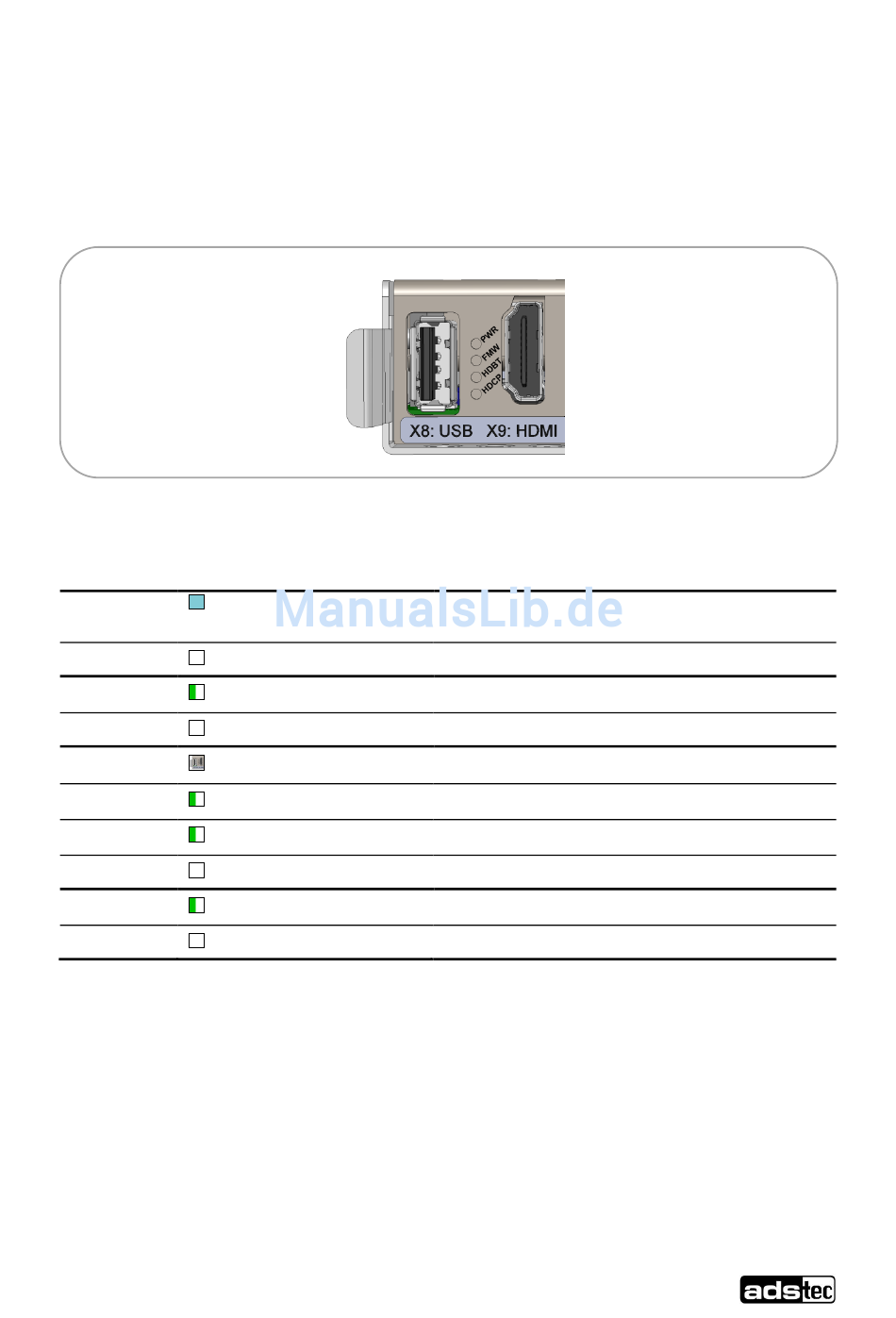

Abbildung 18: Status-Anzeigen Empfänger Modul
Signal
PWR an (blau)
aus
FW
blinkt
aus
HDBT
an
blinkt langsam
blinkt schnell
aus
HDCP
blinkt
aus
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen
Aktion
Das Gerät wird über POWER mit Spannung
versorgt und ist betriebsbereit
Keine Spannungsversorgung
Firmware ist geladen und betriebsbereit
Keine Firmware-Aktion
HDBaseT™ Link vorhanden
Low Power Mode
Ethernet Fallback Mode
Kein Link
Grafikverbindung ist vorhanden
Keine Grafikverbindung
