Montage der OP-Uhr
1.
Teile der Uhr
Die OP-Uhr OP 303 plus besteht aus zwei Teilen. Das Wandeinbaugehäuse
(Einbautiefe 75 mm) und das Uhrenmodul.
2.
Elektrische Anschlüsse vorbereiten
Anschluss-Leitungen durch die Membran-Gummitülle einführen.
3.

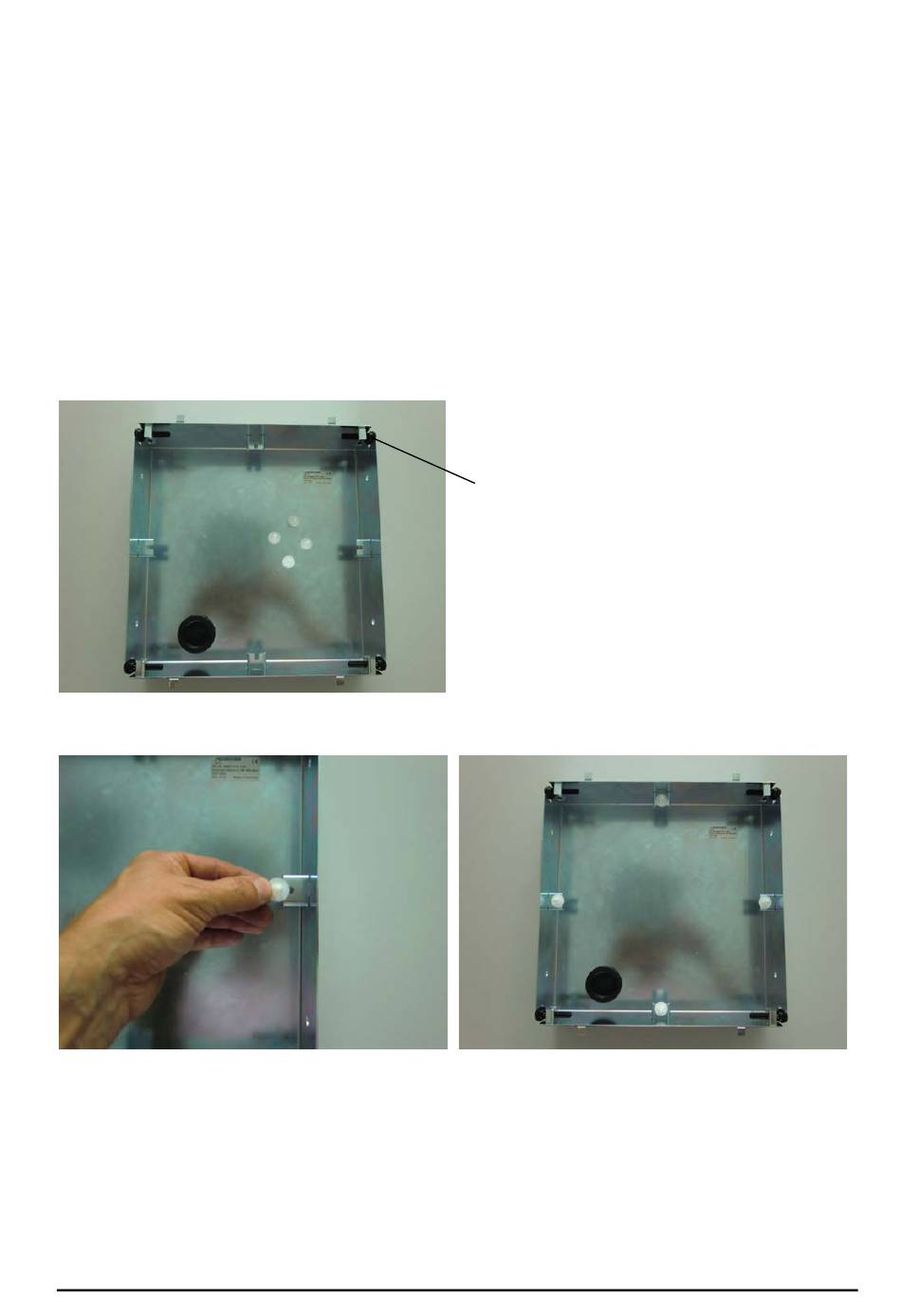

Wandeinbaugehäuse einsetzen
Gehäuse in vorbereitete Wandöffnung 325 x 325 mm unbedingt flächenbündig zur
Wandfläche einsetzen und diese mittels der 4 Gewindestifte (SW 4 mm) in der
Wandöffnung verspannen. Mit einer Wasserwaage die Ausrichtung des Gehäuses
prüfen ggf. nachjustieren.
Kunststoff-Clipse in die Langlöcher einführen.
Uhrenmodul passgenau in das Gehäuse einclipsen (schraubenlos).
Alle 4 Halte-Clipse müssen vernehmlich hörbar einrasten.
Der Festsitz des Uhren-Oberteils in das Einbaugehäuse muss durch eine abschließende
Kontrolle sichergestellt sein.
© BÜRK MOBATIME GmbH
4 x Gewindestifte M 8 x 40 mm
(SW 4 mm) mit Druckstück Ø 18 mm
2 / 4
OP 303 plus
