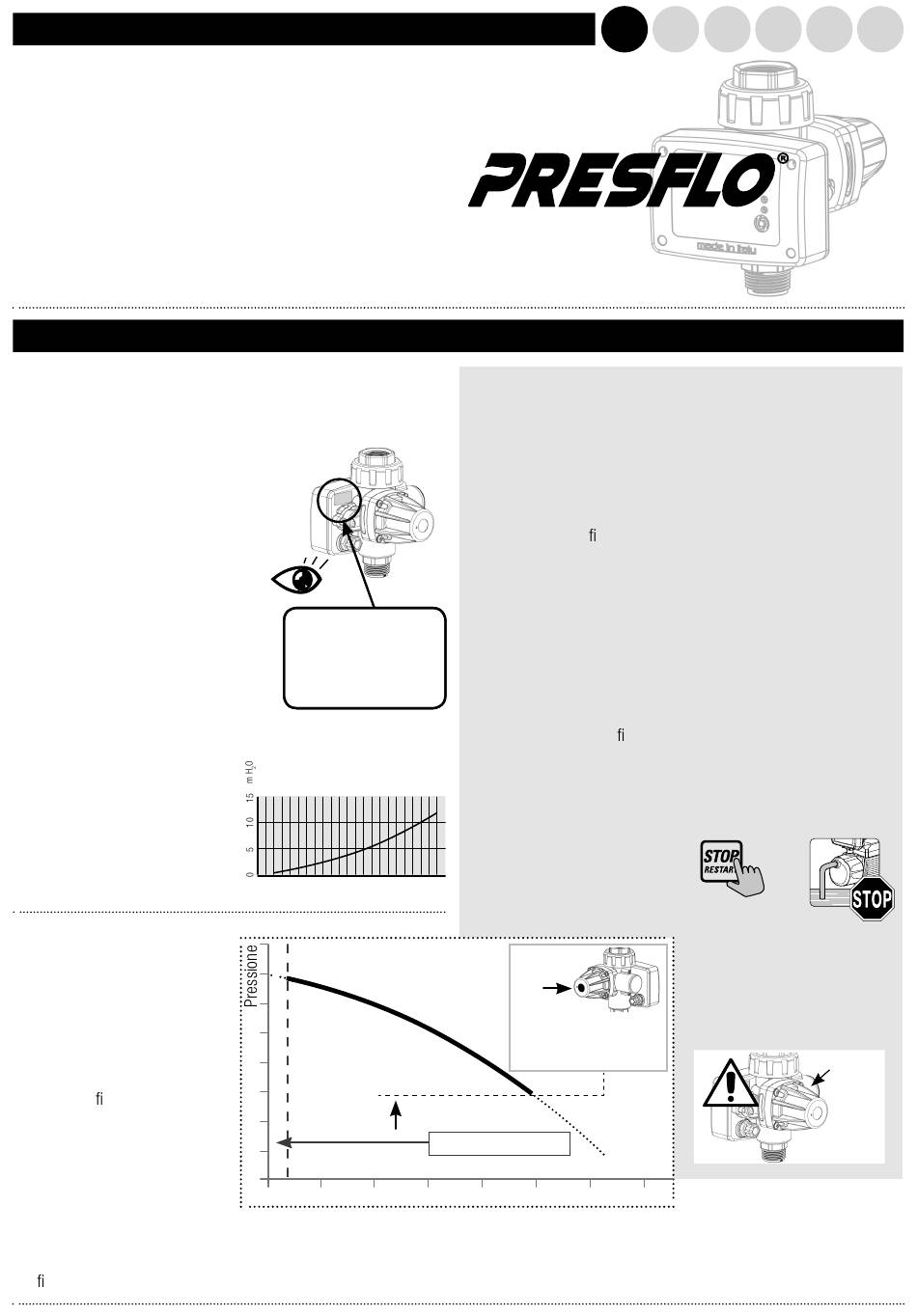

PEDROLLO PRESFLO Serie Betriebsanleitung

MANUALE ISTRUZIONI
PRESSOFLUSSOSTATO ELETTRONICO
PRESFLO è un apparecchio
®
che avvia ed arresta l'elettro-
pompa su cui è installato sosti-
tuendo i tradizionali sistemi a
pressostato / autoclave.
La pompa viene avviata quan-
do, all'apertura di un rubinetto,
la pressione dell'impianto
scende sotto alla " pressione di
marcia " (Pm), e viene fermata
Dati tecnici
- Tensione: ~230 Volt / ~115 Volt
- Frequenza: 50-60 Hz
- Corrente: 10A, max 12A per 3 sec
- Corrente: 12A, max 16A per 3 sec
- Grado protezione: IP 65
- Pressione di marcia (Pm): 0,8/1,5/2,2 bar
(12/22/32 psi)
- Portata di arresto (Qa): 2 litri/min (0,5 gpm)
- Connessioni: 1" BSP / 1" NPT
- Pressione massima di lavoro: 10 bar (145 psi)
- Pressione di scoppio: 40 bar (580 psi)
- Peso: 650 g
- Protezioni contro:
- marcia a secco (riarmo automatico)
- avvii troppo frequenti.
- Temperatura massima ambiente: 40°C
- Temperatura massima del liquido: 55°C
- Tipo di Azionamento: 1C
- Max azioni manuali su pulsante: 1000
- Max azioni automatiche rele: 100000
- PTI classe 3A
- Grado di inquinamento: 2
- Max Tensione
impulso nominale: 2,5kV
- 230V 12A per prove EMC
- Differenziale operativo
di pressione: 10 bar
Condizioni operative
A. Fluidi ammessi/non
ammessi
PRESFLO è utilizzabile con
®
acqua pulita e liquidi non chi-
micamente aggressivi. Se nel
liquido sono presenti impurità
installare un ltro a monte.
B. Condizioni ambientali
PRESFLO non è utilizzabile
®
in ambienti con pericolo di
esplosione. La temperatura
ambientale di utilizzo deve
essere compresa tra 0°C e
40°C e l'umidità non superiore
al 90%
C. Alimentazione elettrica
Veri care che la tensione di
quando la portata richiesta
si azzera o scende al di sotto
della " portata di arresto " (Qa).
L'elettronica di PRESFLO pro-
®
tegge la pompa da condizioni
di funzionamento anomale
come la marcia a secco o gli
avviamenti ripetuti dovuti a
perdite nell'impianto.
Prima dell'installazione,
controllare sempre che
i DATI DI TARGA corrispon-
dano a quelli desiderati.
50066/115 50066/115
CODE: CODE:
~230 / 50 - 60 ~230 / 50 - 60
V / Hz: V / Hz:
16 A 16 A
I max: I max:
1.5 Bar 1.5 Bar
P start: P start:
SN 15060002 SN 15060002
Perdite di carico
0 50 100 150 200 l/min
Campo di lavoro
Pm
Pressione di marcia
Qa
Portata di arresto
alimentazione non si scosti
per più del 10 % dai DATI DI
TARGA. Valori diversi possono
causare danni ai suoi compo-
Norme di sicurezza
Prima di installare ed utilizzare
PRESFLO leggere attenta-
®
mente il presente manuale in
tutte le sue parti.
L'installazione e la manuten-
zione devono essere eseguite
da personale quali cato,
responsabile di eseguire i col-
legamenti idraulici ed elettrici
secondo le applicabili norme
vigenti.
PEDROLLO S.p.A. declina
ogni responsabilità per danni
derivanti da uso improprio del
prodotto e non è responsabile
B B
di danni causati da manuten-
zioni o riparazioni eseguite
da personale non quali cato
e/o con parti di ricambio non
originali.
L'utilizzo di ricambi non origina-
li, manomissioni o usi impropri,
fanno decadere la garanzia che
copre un periodo di 24 mesi
dalla data di acquisto.
In fase di prima installazione
assicurarsi che:
Rosso = 2,2 bar (32 psi)
1,5 bar (22 psi)
Blu =
Giallo = 0,8 bar (12 psi)
2 l/min (0,5 gpm)
nenti elettronici.
PRESFLO può essere utilizzato
®
solo con pompe aventi motore
monofase.
IT EN ES FR DE
- non ci sia tensione sulla rete
di alimentazione elettrica.
- i cavi elettrici siano adeguati
alla corrente massima.
- i passacavi e il coperchio
scheda siano assemblati e
serrati correttamente ( vedi pa-
ragrafo Collegamenti Elettrici ).
- la rete di alimentazione
elettrica sia dotata di idoneo
dispositivo di protezione
(fusibili o relè magnetotermico
a monte di PRESFLO
In caso di manutenzione
assicurarsi che:
- l'impianto non sia in pressio-
ne ( aprire un rubinetto)
- non ci sia tensione sulla rete
di alimentazione elettrica.
Arresto di emergenza
Mentre la pompa è in funzione,
è possibile eseguire un arresto
di emergenza:premere il tasto
STOP/RESTART.
PRESFLO si mette in una
®
condizione di FUORI SERVIZIO.
Per nessun motivo
disassemblare l'accumulatore
idrico.
Portata
RU
.
®
Accumulatore
idrico
12039908PFO
00-19
