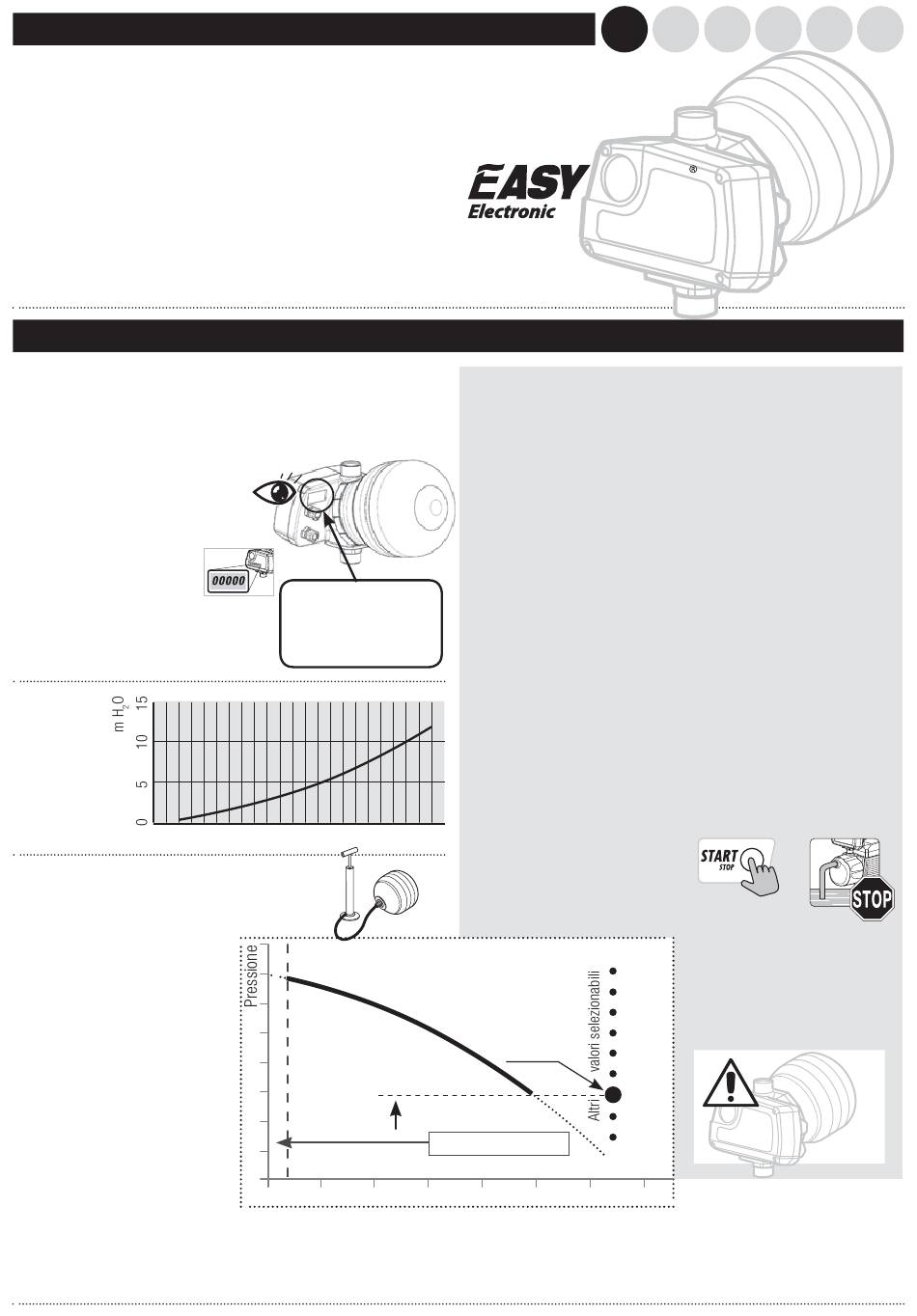

PEDROLLO EASY PRO Serie Betriebsanleitung

MANUALE ISTRUZIONI
PRESSOFLUSSOSTATO ELETTRONICO
®
EASY PRO è un apparecchio
che avvia ed arresta l'elettro-
pompa su cui è installato sosti-
tuendo i tradizionali sistemi a
pressostato / autoclave.
La pompa viene avviata quan-
do, all'apertura di un rubinetto,
la pressione dell'impianto
scende sotto la " pressione di
marcia " (Pm), e viene fermata
Dati tecnici
- Tensione: ~230 Volt a.c. / 115 Volt a.c.
- Frequenza: 50-60 Hz
- Corrente massima: 16 A
- Grado protezione: IP 65
- Pressione di marcia (Pm): 1 ÷ 5 bar
- Portata di arresto (Qa): 1 ÷ 2 litri/min
- Connessioni: 1"M BSP / 1" M NPT
- Pressione lavoro/scoppio:
8 bar - 32 bar
- Peso: 2350 g
- Display retroilluminato
a 5 caratteri alfanumerici.
- Protezioni contro:
- marcia a secco (riarmo automatico)
- avvii troppo frequenti.
- sovracorrenti.
Perdite
di carico
0
Pressione del vaso
Deve essere gonfiato a un valore di 0,2 ÷ 0,3 bar
inferiore alla pressione di marcia.
Condizioni operative
A. Fluidi ammessi/non
ammessi
EASY PRO ® è utilizzabile con
acqua pulita e liquidi non chi-
micamente aggressivi. Se nel
liquido sono presenti impurità
installare un filtro a monte.
B. Condizioni ambientali
®
EASY PRO non è utilizzabile
in ambienti con pericolo di
esplosione. La temperatura
ambientale di utilizzo deve
essere compresa tra 0°C e
40°C e l'umidità non superiore
al 90%
C. Alimentazione elettrica
Verificare che la tensione di
quando la portata richiesta
si azzera o scende al di sotto
della " portata di arresto " (Qa).
L'elettronica di EASY PRO
protegge la pompa da
condizioni di funzionamento
anomale come la marcia a
secco o gli avviamenti ripetuti
dovuti a perdite nell'impianto o
le sovracorrenti.
Prima dell'installazione,
controllare sempre che
i DATI DI TARGA
corrispondano
a quelli desiderati.
CODE: V00103101
V / Hz: ~230 / 50-60
I max: 16 A
Year: 10/2008
50 100 150
Campo di lavoro
Pm
Qa
Portata di arresto
alimentazione non si scosti
per più del 10 % dai DATI DI
TARGA. Valori diversi possono
causare danni ai suoi compo-
®
Norme di sicurezza
Prima di installare ed utilizzare
®
EASY PRO leggere attenta-
mente il presente manuale in
tutte le sue parti.
L'installazione e la manuten-
zione devono essere eseguite
da personale qualificato,
responsabile di eseguire i col-
legamenti idraulici ed elettrici
secondo le applicabili norme
vigenti.
PEDROLLO ® declina ogni re-
B
sponsabilità per danni derivanti
da uso improprio del prodotto
e non è responsabile di danni
causati da manutenzioni o ripa-
razioni eseguite da personale
non qualificato e/o con parti di
ricambio non originali.
L'utilizzo di ricambi non origina-
li, manomissioni o usi impropri,
fanno decadere la garanzia che
copre un periodo di 24 mesi
200 l/min
dalla data di acquisto.
In fase di prima installazione
assicurarsi che:
- non ci sia tensione sulla rete
Per settare la pressione
di marcia (Pm) e la max
corrente motore (I max),
vedere il paragrafo
Configurazione
Valore di
fabbrica
Pressione di marcia
1 ÷ 2 l/min
nenti elettronici.
®
EASY PRO può essere uti-
lizzato solo con pompe aventi
motore monofase.
IT EN ES FR DE
PRO
di alimentazione elettrica.
- i cavi elettrici siano adeguati
alla corrente massima.
- i passacavi e il coperchio
scheda siano assemblati e
serrati correttamente (vedi pa-
ragrafo Collegamenti Elettrici).
- la rete di alimentazione
elettrica sia dotata di protezioni
e di messa a terra conformi
alle norme.
In caso di manutenzione
assicurarsi che:
- l'impianto non sia in pressio-
ne (aprire un rubinetto)
- non ci sia tensione sulla rete
di alimentazione elettrica.
Arresto di emergenza
Mentre la pompa è in funzione,
è possibile eseguire un arresto
di emergenza:
premere il tasto START/STOP.
®
EASY PRO
condizione di FUORI SERVIZIO.
5,0 bar
4,5 bar Per nessun motivo
smontare il vaso con l'impianto
4,0 bar
in pressione.
3,5 bar
3,0 bar
2,5 bar
2,0 bar
1,5 bar
1,0 bar
Portata
RU
si mette in una
Vaso
10110707A_rev.05
