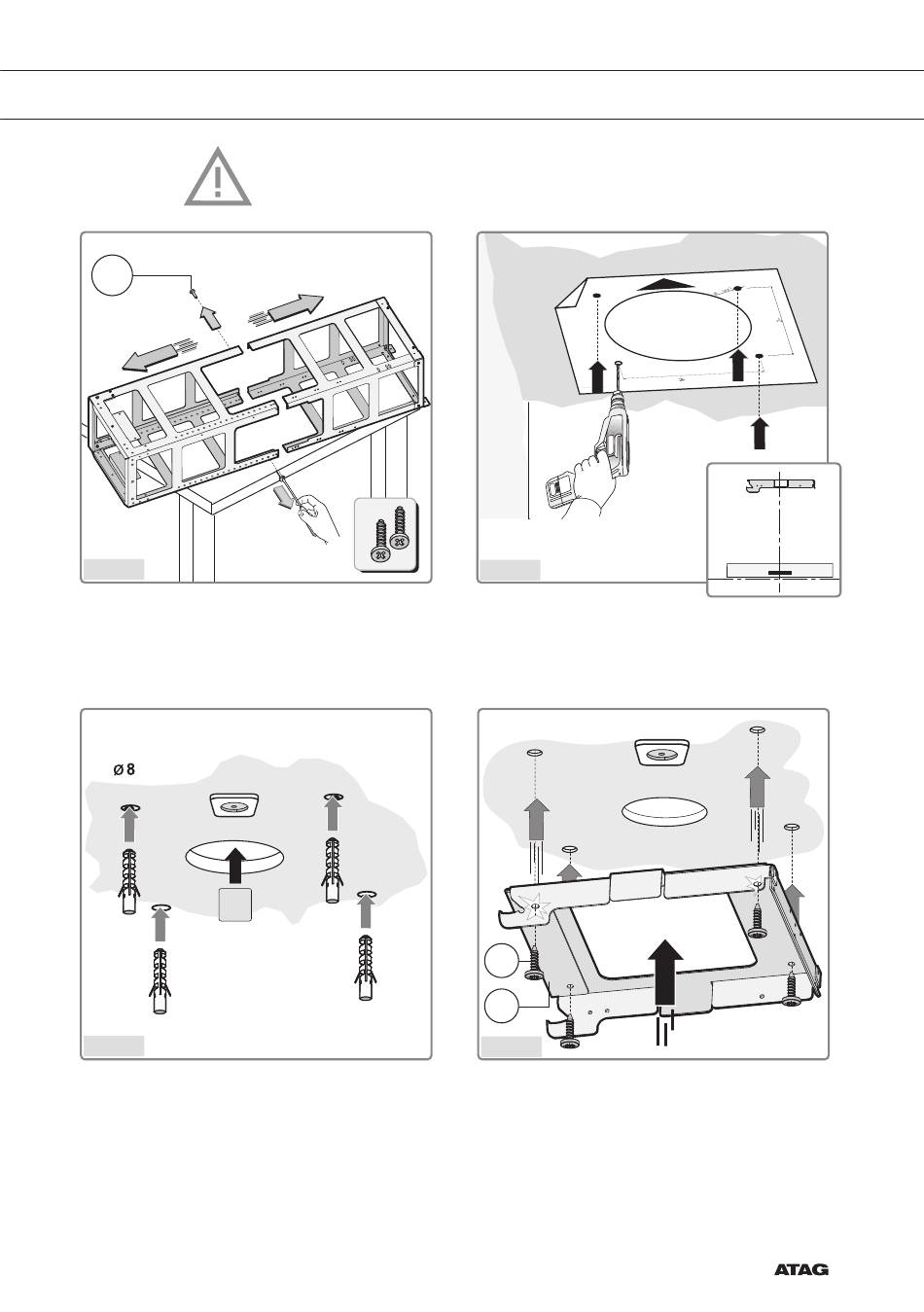

INSTALLATION
A
Fig.1
- Retirez le châssis et dévissez les deux vis
A pour séparer la partie supérieure de la
partie inférieure (Fig.1).
A
Fig.3
- Pour l'installation, utilisez des vis adaptées
au type de paroi utilisé (par ex.: béton
armé, plaque de plâtre, etc.). Si les vis et
les chevilles sont fournies avec la hotte,
assurez-vous à l'avance qu'elles sont
adaptées au type de paroi sur lequel la
hotte doit être fi xée.
Il est recommandé de faire installer cet appareil par deux personnes.
A
Fig.2
- Prenez la matrice/le
modèle et placez-la-le contre le plafond, la
fl èche située du même côté que le panneau
de commande de la hotte (Fig.2).
C
B
Fig.4
- Percez les quatre trous Ø 8 dans le plafond
et insérez-y les quatre chevilles.
- Créez l'ouverture d'évacuation d'air A (Fig.3).
- Raccordez le tuyau à la bouche d'évacuation A.
- Prenez le collier B et attachez-le au plafond
au moyen des quatre vis C (Fig.4).
FR 15
