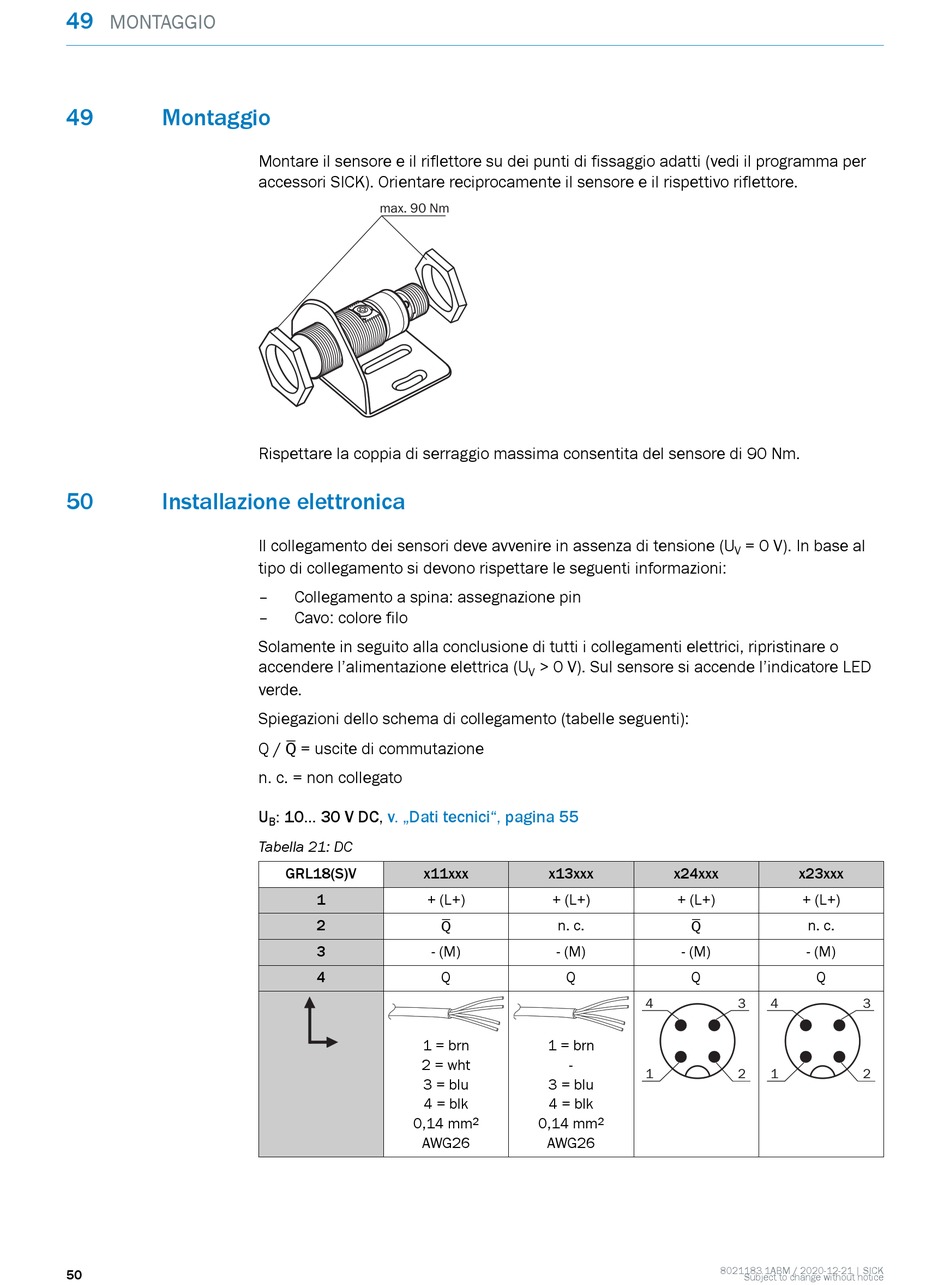

MONTAGGIO

49 Montaggio
50

Installazione elettronica

50
Montare il sensore e il riflettore su dei punti di fissaggio adatti (vedi il programma per
accessori SICK). Orientare reciprocamente il sensore e il rispettivo riflettore.
max. 90 Nm
Rispettare la coppia di serraggio massima consentita del sensore di 90 Nm.
Il collegamento dei sensori deve avvenire in assenza di tensione (U
tipo di collegamento si devono rispettare le seguenti informazioni:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla conclusione di tutti i collegamenti elettrici, ripristinare o
accendere l'alimentazione elettrica (U
verde.
Spiegazioni dello schema di collegamento (tabelle seguenti):
Q / Q = uscite di commutazione
n. c. = non collegato
U : 10... 30 V DC, v. „Dati tecnici", pagina 55
B
Tabella 21: DC
GRL18(S)V x11xxx
1 + (L+)
2
3 - (M)
4
1 = brn
2 = wht
3 = blu
4 = blk
0,14 mm
AWG26
> 0 V). Sul sensore si accende l'indicatore LED
V
x13xxx
+ (L+)
n. c.
Q
- (M)
Q Q
1 = brn
-
3 = blu
4 = blk
2 0,14 mm 2
AWG26
= 0 V). In base al
V
x24xxx x23xxx
+ (L+) + (L+)
n. c.
Q
- (M) - (M)
Q Q
4 3 4
1 2 1
