Produktbeschreibung

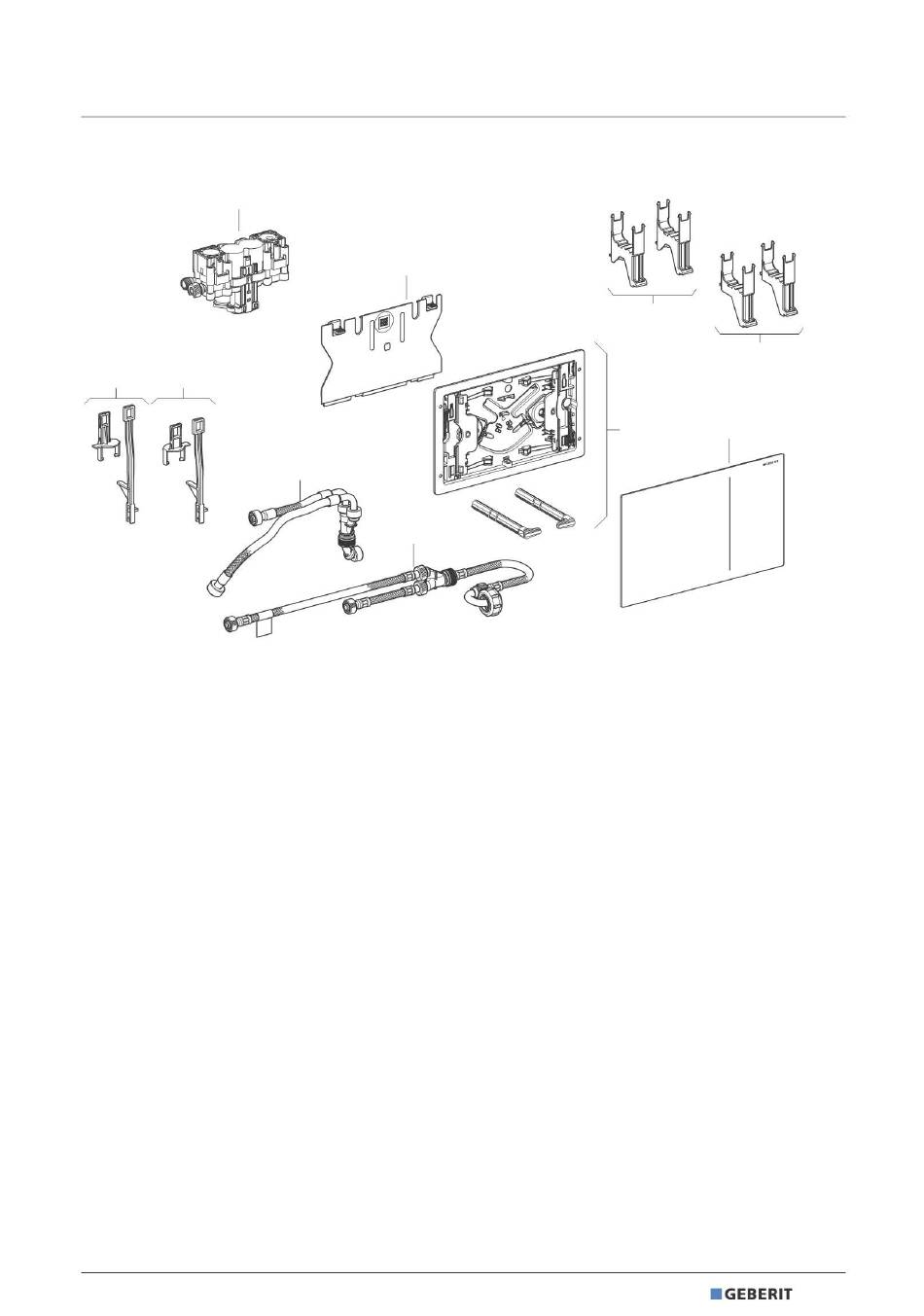

Aufbau

1
7.1 7.2
1 Servoheber pneumatisch
2 Schutzplatte
3 Befestigungsrahmen
4 Geberit Betätigungsplatte Sigma70
5.1 Lagerbock ab Baujahr 2016
5.2 Lagerbock bis Baujahr 2015
6.1 Panzerschlauch mit Y-Abzweig ab Baujahr 2016
6.2 Panzerschlauch mit Y-Abzweig bis Baujahr 2015
7.1 Bügel für Heberglocke ab Baujahr 2016
7.2 Bügel für Heberglocke bis Baujahr 2015

Funktion

Der Auslösemechanismus der Geberit Betätigungsplatte Sigma70 besteht aus einem pneumatischen und
einem hydraulischen Teil. Die Kraft von der Betätigungsplatte zum Servoheber wird pneumatisch
übertragen. Das Spülventil wird durch den Wasserdruck in der Leitung hydraulisch geöffnet.
18014400980727563 © 09-2017
966.331.00.0 (01)
2
6.2
6.1
5.1
5.2
4
3
5
